उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

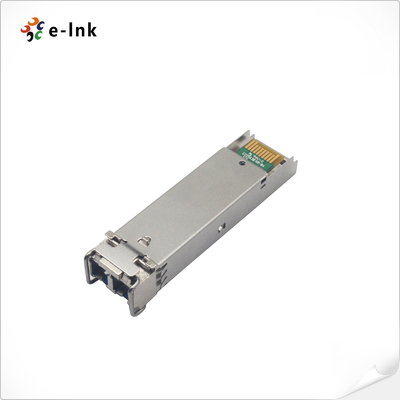

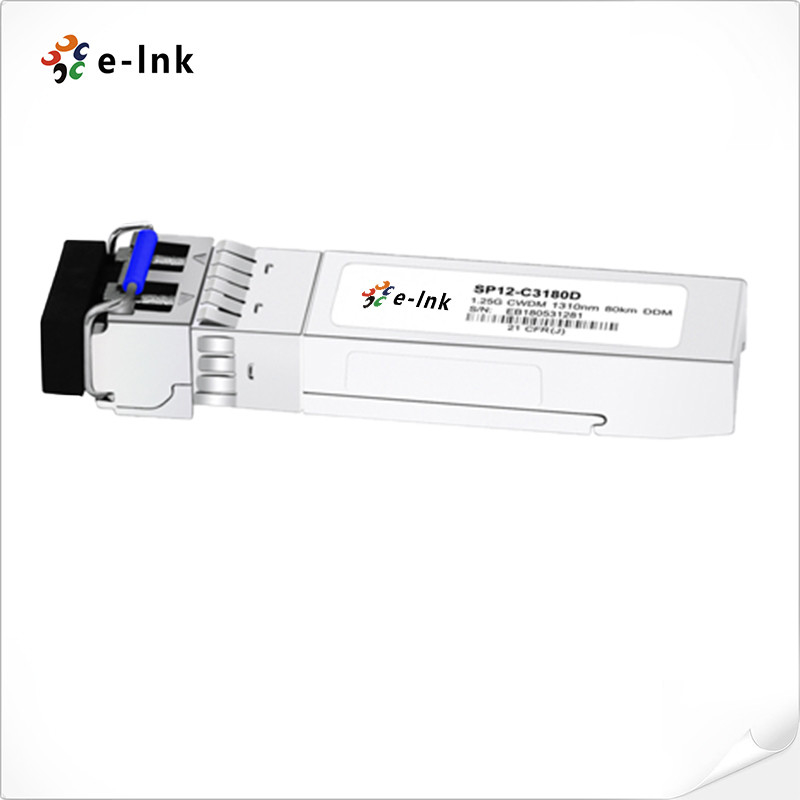

उत्पाद का नाम: | एसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल | आधार - सामग्री दर: | 1.25 जी |
---|---|---|---|
फाइबर का प्रकार: | अकेला प्रकार | वेवलेंथ: | 1270एनएम~1610एनएम |
दूरी: | 80 किमी | डीडीएम: | समर्थन |
वारंटी: | तीन वर्ष | तापमान की रेंज: | -40 ℃ ~ + 85 ℃ |
प्रमुखता देना: | सीडब्ल्यूडीएम 1.25 जी एसएफपी ट्रांससीवर,80KM SFP ट्रांससीवर,डुप्लेक्स एलसी 1.25 जी एसएफपी ट्रांससीवर |
ट्रांसमीटर सेक्शन में उच्च गुणवत्ता वाले मल्टीपल क्वांटम वेल सीडब्ल्यूडीएम डीएफबी लेजर का उपयोग किया गया है जो अंतर्राष्ट्रीय सुरक्षा मानक आईईसी-60825 के अनुरूप है और कक्षा 1 लेजर के रूप में प्रमाणित है।रिसीवर अनुभाग एक ऑप्टिकल हेडर में घुड़सवार एक एकीकृत InGaAs डिटेक्टर पूर्ववर्धक (आईडीपी) और एक सीमित पोस्ट-वर्धक आईसी का उपयोग करता हैइसके अलावा, इस श्रृंखला को SFF-8472 के अनुरूप बनाया गया है।
डेटा दर1.25Gbps ऑपरेशनएक 18 तरंग दैर्ध्य सीडब्ल्यूडीएम डीएफबी एलडी ट्रांसमीटर की आवश्यकता होती है जो1270nm से 1610nm तक20 एनएम के चरण के साथ और एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप है। यह एकSONET OC-24-LR-1साथ ही RoHS और +3.3V एकल बिजली की आपूर्ति के संचालन के साथ एकगर्म-प्लग करने योग्य एसएफपी फुटप्रिंट डुप्लेक्स एलसी रिसेप्टर्स।
पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट | |
ट्रांसमीटर अनुभागः | |||||||
इनपुट अंतर प्रतिबाधा | रिन | 85 | 100 | 115 | ओ | ||
एकल अंत डेटा इनपुट स्विंग | वाइन पीपी | 400 | 2000 | mVp-p | |||
ट्रांसमिट डिसेबल वोल्टेज | वीD | 2.0 | Vcc | वी | |||
ट्रांसमिट सक्षम वोल्टेज | VEN | 0 | 0.8 | वी | |||
Tx दोष |
दोष | Tx_f | 2.0 | वी | |||
सामान्य | Tx_n | 0 | वी | ||||
रिसीवर सेक्शन: | |||||||
एकल अंत डेटा आउटपुट स्विंग | वूट, पीपी | 370 | 1800 | एमवी | |||
लॉस दोष | व्लॉस्फ़ॉल्ट | 2 | Vcc | वी | |||
एलओएस सामान्य | विलोस मानक | 0 | 0.8 | वी |
पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट |
ट्रांसमीटर अनुभागः | ||||||
केंद्र तरंगदैर्ध्य | λc | λ-6 | λ | λ+75 | एनएम | |
स्पेक्ट्रल चौड़ाई ((-20dB) | △λ | 1 | एनएम | |||
साइड मोड दमन अनुपात | SMSR | 30 | डीबी | |||
ऑप्टिकल आउटपुट पावर | पुट | 0 | +5 | डीबीएम | 1 | |
ऑप्टिकल उदय/पतन समय | tr/ tf | 260 | पीएस | 2 | ||
विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | |||
ऑप्टिकल आउटपुट के लिए नेत्र मुखौटा | IEEE802.3z (लेजर सुरक्षा वर्ग 1) के अनुरूप | |||||
रिसीवर सेक्शन: | ||||||
ऑप्टिकल इनपुट तरंग दैर्ध्य | λc | 1260 | 1620 | एनएम | ||
रिसीवर अधिभार | पोल | -8 | डीबीएम | 3 | ||
आरएक्स संवेदनशीलता | सेन | -24 | डीबीएम | 3 | ||
RX_LOS दावा करें | एलओएसए | -40 | डीबीएम | |||
RX_LOS निरस्त करना | एलओएसD | -25 | डीबीएम | |||
RX_LOS हाइस्टेरिसिस | एलओएसH | 0.5 | डीबी | |||
सामान्य विनिर्देशः | ||||||
डेटा दर | BR | 1.063/1.25 | जीबी/सेक | |||
बिट त्रुटि दर | बीईआर | 10-12 | ||||
अधिकतम समर्थित लिंक लंबाई 9/125μm SMF@1.25Gb/s |
LMAX | 80 | किमी | |||
कुल प्रणाली बजट | LB | 24 | डीबी |
गीगाबिट ईथरनेट
फाइबर चैनल स्विच बुनियादी ढांचा
राउटर/सर्वर इंटरफ़ेस
अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
हम एसएफपी ऑप्टिकल ट्रांससीवर मॉड्यूल के लिए पेशेवर तकनीकी सहायता और सेवा प्रदान करते हैं। अनुभवी इंजीनियरों की हमारी टीम सहायता प्रदान करने और आपके सवालों के जवाब देने के लिए उपलब्ध है।हम व्यापक दस्तावेज प्रदान करते हैं, उपयोगकर्ता मैनुअल, स्थापना गाइड, और समस्या निवारण युक्तियों सहित. इसके अतिरिक्त, हम वारंटी विकल्पों की एक श्रृंखला प्रदान करते हैं, एक साल की सीमित वारंटी से लेकर आजीवन सीमित वारंटी तक,तो आप आश्वस्त हो सकते हैं कि आपका उत्पाद कवर किया गया है.

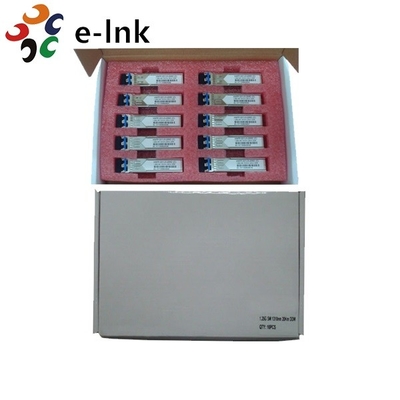

एसएफपी ऑप्टिकल ट्रांससीवर मॉड्यूल के लिए पैकेजिंग और शिपिंगः
एसएफपी ऑप्टिकल ट्रांससीवर मॉड्यूल को एक बुलबुला लिपटी के साथ सुरक्षित रूप से पैक किया जाता है और एक बॉक्स में रखा जाता है। फिर बॉक्स को कूरियर सेवा के माध्यम से या रात भर डिलीवरी के साथ ग्राहक को भेज दिया जाता है।
देश के बाहर के ग्राहकों के लिए, बॉक्स एक अंतरराष्ट्रीय कूरियर सेवा के माध्यम से भेज दिया जाता है। यह सुनिश्चित करने के लिए कि एसएफपी ऑप्टिकल ट्रांससीवर मॉड्यूल सही स्थिति में प्राप्त होता है,सभी बक्से नाजुक के रूप में चिह्नित कर रहे हैं और अतिरिक्त सुरक्षा के साथ भेज दिया.
