उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वीडियो मानक: | DVI 1.0; डीवीआई 1.0; HDCP 1.2 एचडीसीपी 1.2 | अधिकतम पिक्सेल घड़ी: | 165MHz |
|---|---|---|---|
| ऑप्टिकल फाइबर इंटरफ़ेस: | एलसी कनेक्टर | परिचालन तापमान: | -5 ℃ ~ +70 ℃ |
| (Wxdxh): | 148*115*28 मिमी | शक्ति का अपव्यय: | अधिकतम 6W |
| प्रमुखता देना: | 1Ch GPIO DVI फाइबर एक्सटेंडर,1Ch RS232 डीवीआई फाइबर एक्सटेंडर,1Ch DVI फाइबर एक्सटेंडर |
||

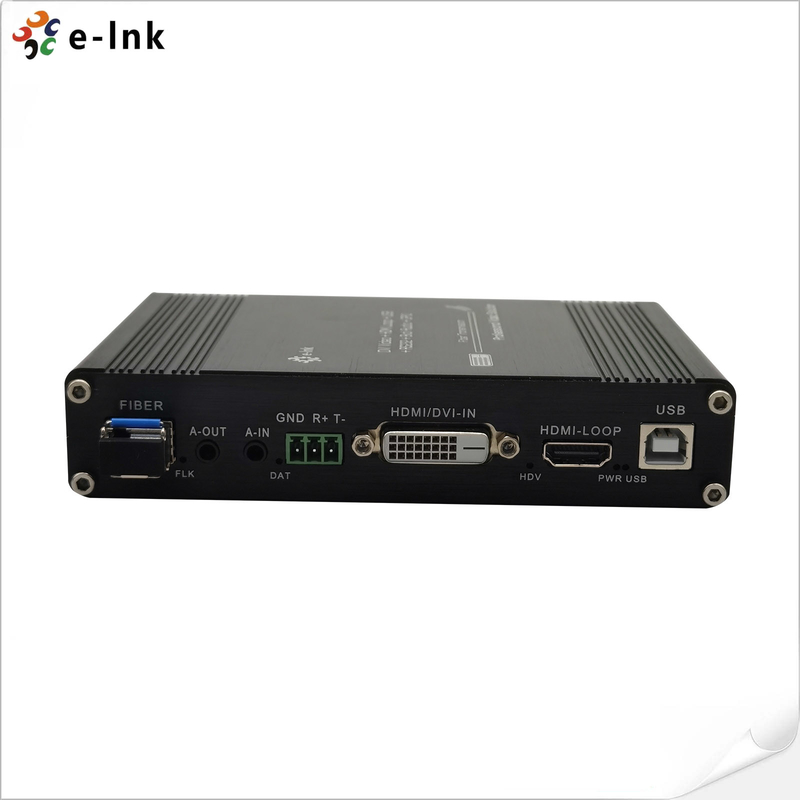

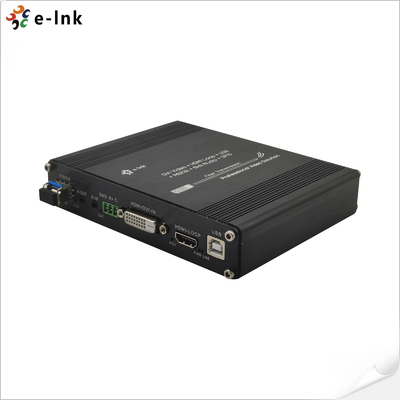

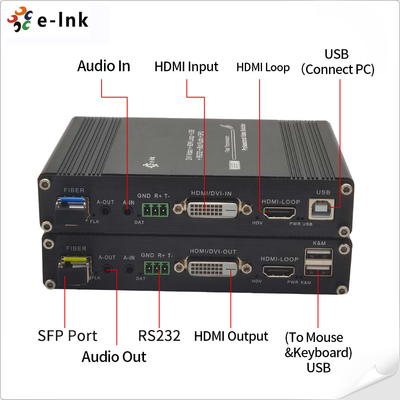

डीवीआई केवीएम फाइबर ऑप्टिक एक्सटेंडर 1080 पी यूएसबी आरएस232 ऑडियो जीपीआईओ लंबी दूरी के संचरण
अवलोकन
दई-लिंक LNK-KVM-DVI-1D1BA1GO DVI USB KVM फाइबर एक्सटेंडरएक औद्योगिक ग्रेड समाधान है
के लिए डिज़ाइन किया गयाउच्च परिभाषा DVI वीडियो, USB कीबोर्ड/माउस, RS232 नियंत्रण संकेत प्रसारित करें,
द्विदिश स्टीरियो ऑडियो, और एक एकल ऑप्टिकल फाइबर केबल पर GPIO.
यह अनुमति देता हैलंबी दूरी के डीवीआई सिग्नल का विस्तार 60 किमी तकके साथक्रिस्टल-स्पष्ट 1080P रिज़ॉल्यूशन,
सुनिश्चित करनास्थिर प्रदर्शन, कम विलंबता और उत्कृष्ट विद्युत चुम्बकीय हस्तक्षेप प्रतिरोध.
यहफाइबर कनवर्टर पर डीवीआईप्रस्तावसुरक्षित और विश्वसनीय वीडियो और डाटा ट्रांसमिशनके लिएनियंत्रण
केंद्र, प्रसारण, चिकित्सा इमेजिंग और औद्योगिक स्वचालन वातावरणकहाँ
लंबी दूरी, उच्च बैंडविड्थ और शोर मुक्त संचारआवश्यक है।
इसके साथप्लग-एंड-प्ले डिजाइन,धातु का घेर, औरउन्नत ऑप्टिकल ट्रांसमिशन तकनीक,
LNK-KVM-DVI-1D1BA1GO प्रदान करता हैउच्च छवि गुणवत्ता, प्रणाली सुरक्षा में सुधार, और
उत्कृष्ट परिचालन स्थिरतापेशेवर फाइबर ऑप्टिक विस्तार अनुप्रयोगों के लिए।
विशेषताएं
लंबी दूरी के डीवीआई संचरणःबिना संपीड़ित किए विस्तारित होता हैडीवीआई वीडियो सिग्नल 60 किमी तकएक के माध्यम से
एकलऑप्टिकल फाइबर लिंक, लंबी दूरी के अनुप्रयोगों के लिए स्थिर और हस्तक्षेप मुक्त छवि गुणवत्ता प्रदान करता है।
पूर्ण HD दृश्य स्पष्टता:समर्थनउच्च परिभाषा वीडियो संकल्प 1920×1200@60Hz तक,
पेशेवर प्रदर्शन प्रणालियों के लिए सटीक छवि प्रजनन और रंग सटीकता सुनिश्चित करना।
एकीकृत यूएसबी केवीएम कार्यक्षमताःनिर्बाध सक्षम करता हैकीबोर्ड और माउस रिमोट कंट्रोल
यूएसबी इंटरफेस के माध्यम से, डेटा केंद्रों और दूरस्थ वर्कस्टेशन सेटअप के लिए आदर्श।
द्विदिश स्टीरियो ऑडियो समर्थनःप्रदान करता हैक्रिस्टल स्पष्ट दो तरफ़ा ऑडियो ट्रांसमिशनफाइबर पर,
ध्वनि और छवि के बीच सही तालमेल बनाए रखना।
RS232 सीरियल डेटा ट्रांसमिशनःसमर्थनएक तरफ़ा RS232 संचारके साथऑटो बाउड दर
पता लगाना, नियंत्रण प्रणालियों और निगरानी उपकरणों के साथ कुशल एकीकरण की अनुमति देता है।
बहुमुखी GPIO इंटरफ़ेसःअंतर्निहितसामान्य प्रयोजन के लिए इनपुट/आउटपुट (GPIO)चैनल लचीला बाहरी अनुमति देता है
डिवाइस ट्रिगर और सिस्टम नियंत्रण विकल्प।
एचडीएमआई लूप-आउट क्षमताःप्रस्तावस्थानीय एचडीएमआई निगरानी आउटपुट, वास्तविक समय में प्रदर्शित करने में सक्षम
सिग्नल देरी के बिना ट्रांसमीटर पक्ष.
अनुपालन और संगतता:के साथ पूरी तरह से अनुरूपडीवीआई 1.0 और एचडीसीपी 1.2 मानक, और स्वतः
विभिन्न परिस्थितियों के अनुकूलस्रोत और प्रदर्शन उपकरणसुचारू कनेक्टिविटी के लिए।
छवि प्रदर्शन में सुधारःविशेषताएंस्वचालित समायोजन तंत्रजो वीडियो का अनुकूलन करता है
विभिन्न प्रसारण स्थितियों में स्पष्ट, झिलमिलाहट मुक्त दृश्यों के लिए गुणवत्ता।
उन्नत ईएसडी सुरक्षाःअंतर्निहितइलेक्ट्रोस्टैटिक डिस्चार्ज संरक्षणदीर्घकालिक विश्वसनीयता सुनिश्चित करता है और
कठोर वातावरण में प्रणाली की स्थिरता।
सहज स्थापना:संकुचितप्लग-एंड-प्ले डिजाइनड्राइवर की आवश्यकता के बिना त्वरित सेटअप का समर्थन करता है,
विद्यमान फाइबर ऑप्टिक नेटवर्क में एकीकरण को सरल बनाना।
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
| वीडियो | मानक | डीवीआई 1.0; एचडीसीपी 1.2 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 2.97Gbps | |
| संकल्प |
1920*1200@60 हर्ट्ज 1920*1080@50 हर्ट्ज 1920*1080@30 हर्ट्ज 1920*1080@25 हर्ट्ज 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
|
| कनेक्टर | डीवीआई-डी | |
| प्रतिबाधा | 100Ω | |
| ऑडियो | इंटरफेस | 3.5 मिमी इयरफोन सीट |
| सिग्नल प्रकार | स्टीरियो | |
| K/M | इंटरफेस |
पीसी के लिएः MINI-USB कीबोर्ड और माउस के लिएः USB-A |
| जीपीआईओ | इंटरफेस | औद्योगिक टर्मिनल |
| RS232 | इंटरफेस | औद्योगिक टर्मिनल |
| सिग्नल दिशा | एक दिशात्मक | |
| बाउड दर | स्व-अनुकूली, अधिकतम:115200 बीपीएस | |
| डाटा बिट्स | 8 | |
| ऑप्टिकल फाइबर | इंटरफेस | एलसी कनेक्टर |
| फाइबर का प्रकार | सिंगल-मोड सिंगल फाइबर | |
| तरंगदैर्ध्य | सिंगल-मोड 1310nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी | मानक 10 किमी | |
| अन्य | विद्युत आपूर्ति | पावर एडाप्टर: DC 12V/1A |
| शक्ति अपव्यय | MAX 6W | |
| तापमान | संचालनः -5°C ~ +70°C | |
| आर्द्रता | संचालनः 5% ~ 90% | |
| आयाम (LxWxH) | 148*115*28 मिमी | |
| गारंटी | 1 वर्ष की गारंटी | |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-KVM-DVI-1D1BA1GO | 1Ch 1080P DVI + 1Ch USB KVM + 1Ch RS232 + 1Ch बिडी स्टीरियो ऑडियो + 1Ch GPIO फाइबर एक्सटेंडर पर, एचडीएमआई लूप आउट, एसएमएफ, 20 किमी |
आवेदन
द1Ch 1080P डीवीआई + यूएसबी केवीएम + आरएस232 + द्विदिशात्मक ऑडियो + फाइबर एक्सटेंडर पर जीपीआईओव्यापक है
अनुप्रयोगों में प्रयोग किया जाता है जिसके लिएउच्च परिभाषा वीडियो, विश्वसनीय सिग्नल नियंत्रण, और लंबी दूरी के डेटा
प्रसारणइसके स्थिर प्रदर्शन और बहुमुखी इंटरफेस इसे
औद्योगिक, वाणिज्यिक और मिशन-क्रिटिकल संचार प्रणाली.
प्रसारण और वीडियो उत्पादन:सुनिश्चित करता हैहानि रहित 1080P डीवीआई वीडियो विस्तारसंपादन के बीच
कमरे, नियंत्रण केंद्र और स्टूडियो प्रदर्शन, रंग सटीकता और वास्तविक समय सिंक्रनाइज़ेशन बनाए रखने
के माध्यम सेफाइबर ऑप्टिक ट्रांसमिशन.
नियंत्रण कक्ष और कमान केंद्र:आदर्श के लिएकेंद्रीकृत निगरानी,दूरस्थ कार्यस्थान
परिचालन, औरबहु-स्क्रीन प्रबंधन, प्रदान करनाकेवीएम नियंत्रणऔरसीरियल संचारबहुत लम्बा
शून्य विलंब के साथ दूरी।
सुरक्षा और निगरानी प्रणालीःसमर्थनउच्च संकल्प वाले वीडियो और ऑडियो संकेतकैमरों से
फाइबर के माध्यम से निगरानी टर्मिनलों के लिए, विश्वसनीयता में सुधारनेटवर्क सीसीटीवी और सुरक्षा नियंत्रण
वातावरण.
औद्योगिक स्वचालन और प्रक्रिया नियंत्रण:एकीकृत करता हैRS232 सीरियल संचारऔरजीपीआईओ
इंटरफेसदूरस्थ उपकरण प्रबंधन, सेंसर ट्रिगरिंग और स्वचालन प्रतिक्रिया के लिए, यह सुनिश्चित करनासुरक्षित
कठोर औद्योगिक वातावरण में डेटा संचरण.
सरकार, रक्षा और परिवहन नेटवर्कःके लिए डिज़ाइन किया गयामिशन-क्रिटिकल विजुअल सिस्टम
जैसे हवाई यातायात नियंत्रण, परिवहन केंद्र, और आपातकालीन संचालन केंद्र जो मांग करते हैंस्थिर डीवीआई
और यूएसबी केवीएम विस्तारलंबे फाइबर लिंक पर।
चिकित्सा इमेजिंग और शिक्षा प्रणालीःसक्षम करता हैवास्तविक समय HD वीडियो ट्रांसफरऔरकीबोर्ड/माउस
अन्तरक्रियाशीलताऑपरेशन कक्षों, व्याख्यान कक्षों और नियंत्रण इकाइयों के बीच, सुरक्षित और
हस्तक्षेप मुक्त कनेक्शन।
डिजिटल साइनेज और सम्मेलन डिस्प्लेःउद्धारकर्ताउच्च गुणवत्ता वाली दृश्य सामग्री का वितरणव्यापक
स्थानों, प्रदर्शनी हॉल, और बैठक कक्षों, अनुमति देने के लिएस्थानीय लूप-आउट के साथ एचडीएमआई/डीवीआई सिग्नल विस्तार
निगरानी.
एवी एकीकरण और सिस्टम डिजाइनःके लिए एकदम सहीव्यावसायिक श्रव्य-दृश्य नेटवर्क, समर्थन
लंबी दूरी के वीडियो, नियंत्रण और ऑडियो सिंक्रनाइज़ेशनएकल-कोर के माध्यम से उपकरणों के बीच
ऑप्टिकल फाइबर।
