उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वीडियो मानक: | HDMI1.4B 3D; एचडीएमआई1.4बी 3डी; HDCP1.4 एचडीसीपी1.4 | अधिकतम आंकड़ा दर: | 6.75gbps |
|---|---|---|---|
| योजक: | महिला एचडीएमआई टाइप ए | मुक़ाबला: | 100Ω |
| इंटरफ़ेस: | एसएफपी मॉडल - एलसी कनेक्टर | तंतु -प्रकार: | एकल मोड |
| वेवलेंथ: | 850nm/1310nm/1550nm | गारंटी: | 1 वर्ष |
| प्रमुखता देना: | सिंगल मोड HDMI द्विदिश ऑडियो एक्सटेंडर,RS232 HDMI द्विदिश ऑडियो एक्सटेंडर |
||

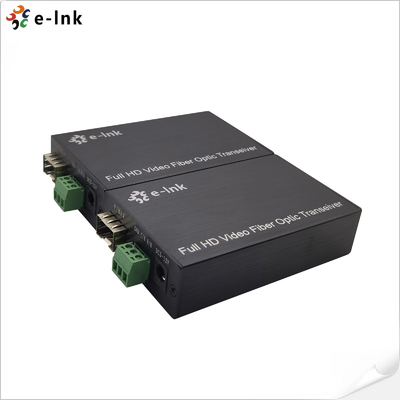

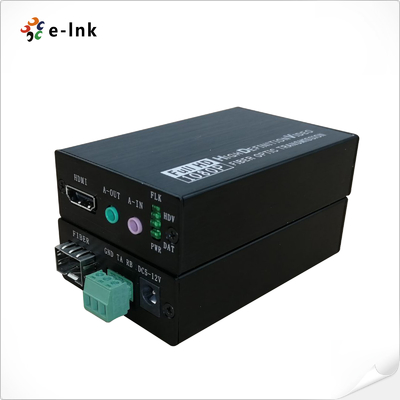

द्विदिश ऑडियो आरएस232 नियंत्रण प्लग और प्ले के साथ एचडीएमआई ओवर फाइबर ऑप्टिक एक्सटेंडर 20 किमी
अवलोकन
LNK-HF100DA सीरीज़ एक उच्च-प्रदर्शन वाला HDMI ओवर फाइबर ऑप्टिक एक्सटेंडर है
इस कॉम्पैक्ट इकाई को पेशेवर लंबी दूरी के संकेत संचरण के लिए डिज़ाइन किया गया है।
निर्बाध रूप से असम्पीडित एचडीएमआई वीडियो, द्विदिश स्टीरियो ऑडियो प्रसारित करता है और
एक एकल फाइबर ऑप्टिक केबल पर RS232 सीरियल डेटा, असाधारण संकेत सुनिश्चित करना
यह एचडीएमआई 1.4 बी, 3 डी और एचडीसीपी के साथ पूरी तरह से संगत है
1.4 मानकों, क्रिस्टल-स्पष्ट संकल्पों का समर्थन 1920 * 1200 @ 60Hz तक. धन्यवाद
अपने मजबूत निर्माण और उन्नत संकेत प्रसंस्करण के लिए, यह विस्तारक
विश्वसनीय, सुरक्षित और उच्च गुणवत्ता वाले प्रदर्शन, यह एक आदर्श समाधान के लिए बना
सुरक्षा निगरानी, कमांड और नियंत्रण कक्षों में अनुप्रयोगों की मांग,
डिजिटल साइनेज और प्रसारण वातावरण।
विशेषताएं
लंबी दूरी की बहु-संकेत संचरण: अनकॉम्प्रेस्ड एचडीएमआई भेजने में सक्षम,
द्विदिश स्टीरियो ऑडियो, और एक एकल फाइबर ऑप्टिक केबल के माध्यम से RS232 नियंत्रण संकेत के लिए
20 किमी तक की दूरी पर, संकेत की पूर्ण अखंडता सुनिश्चित करता है।
उच्च-रिज़ॉल्यूशन वीडियो समर्थन: समर्थन के साथ प्रीमियम वीडियो गुणवत्ता प्रदान करता है
1920x1200@60Hz तक के संकल्प, जिसमें विशेष संगतता शामिल है
1600x1200@60Hz, मानक और पेशेवर दोनों डिस्प्ले के लिए आदर्श।
दो-तरफ़ा ऑडियो चैनल: एक साथ प्रसारण और प्राप्त करने की अनुमति देता है
बाहरी स्टीरियो ऑडियो, जैसे अनुप्रयोगों के लिए इंटरैक्टिव संचार की सुविधा
सम्मेलन प्रणाली और प्रसारण ऑडियो।
व्यापक मानक अनुपालन: सख्त एचडीएमआई 1.4 बी 3 डी और एचडीसीपी 1 का पालन करता है।2
प्रोटोकॉल, एक विस्तृत श्रृंखला के साथ निर्बाध एकीकरण और सामग्री सुरक्षा की गारंटी
स्रोत और प्रदर्शन उपकरण की सीमा।
उन्नत ईडीआईडी प्रबंधन: सुविधाएँ उन्नत EDID स्वचालित रूप से समर्थन करने के लिए
प्रदर्शन डेटा को पढ़ना और प्रबंधित करना, सही स्रोत आउटपुट संकल्प सुनिश्चित करना और कम करना
सेटअप जटिलताएं।
बेहतर संकेत अखंडता: एक स्वचालित समायोजन प्रणाली शामिल है जो
लगातार वीडियो सिग्नल को अनुकूलित करता है, जिसके परिणामस्वरूप असाधारण रूप से चिकनी, तेज,
और स्थिर छवि गुणवत्ता।
हार्डवेयर सुरक्षा: मुख्य इंटरफेस पर निर्मित ईएसडी सुरक्षा
इलेक्ट्रोस्टैटिक डिस्चार्ज से इकाई, काफी डिवाइस स्थायित्व और विश्वसनीयता में सुधार
विभिन्न वातावरण।
बिना किसी प्रयास के स्थापित करना: वास्तविक प्लग-एंड-प्ले ऑपरेशन के लिए डिज़ाइन किया गया है, जिससे तत्काल
ड्राइवरों या जटिल विन्यास की आवश्यकता के बिना तैनाती, जो समय और
स्थापना की लागत को कम करता है।
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
|
वीडियो
|
मानक | एचडीएमआई1.4बी 3डी; एचडीसीपी14 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 6.75Gbps | |
| अनुरूप |
1080 पी@50/59.95/60 हर्ट्ज, ((मैक्स 1920*1200@60 हर्ट्ज) 1080 पी@23.98/24/29.97/30 हर्ट्ज, विशेष समर्थन 1600*1200 @60HZ |
|
| कनेक्टर | महिला एचडीएमआई प्रकार ए | |
| प्रतिबाधा | 100Ω | |
| एचडीएमआई केबल रेंज | <5मीटर (रिज़ॉल्यूशन 1920*1200@60Hz तक) | |
| ऑडियो | इंटरफेस | 3.5 एमएम बाहरी स्टीरियो ऑडियो |
| ट्रांसमीटर | 1Ch इनपुट + 1Ch आउटपुट | |
| रिसीवर | 1Ch इनपुट + 1Ch आउटपुट | |
| RS232 | इंटरफेस | 3-पिन टर्मिनल ब्लॉक |
| बाउड दर | ≤115200 बीपीएस | |
| ऑप्टिकल फाइबर | इंटरफेस | एसएफपी मॉडल LC कनेक्टर |
| फाइबर का प्रकार | एकल मोड | |
| तरंगदैर्ध्य | 850nm/1310nm/1550nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबरः <500M सिंगल-मोड फाइबरः 20 किमी |
|
| सूचकांक अन्य | विद्युत आपूर्ति | पावर एडाप्टर: DC 5~12V |
| शक्ति अपव्यय | मैक्स 4W | |
| तापमान | संचालनः -20°C ~ +70°C | |
| आर्द्रता | संचालनः 5% ~ 90% | |
| आयाम (LxWxH) | 92 x 57 x 23 (मिमी) | |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-HF100DA | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), मल्टी-मोड फाइबर, 500 मीटर, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| LNK-HF100DA-20 | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), सिंगल-मोड फाइबर, 20 किमी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
आवेदन
इस पेशेवर ग्रेड फाइबर ऑप्टिक विस्तारक वातावरण के लिए इंजीनियर किया गया है
उच्च परिभाषा, इंटरैक्टिव वीडियो के विश्वसनीय, लंबी दूरी के प्रसारण की आवश्यकता
ऑडियो और सीरियल कंट्रोल सिग्नल। इसकी विशिष्ट इंटरफ़ेस कॉन्फ़िगरेशन इसे निम्नलिखित के लिए आदर्श बनाती हैः
औद्योगिक नियंत्रण प्रणाली: केंद्रीकृत निगरानी और संचालन को सक्षम बनाता है
फाइबर पर दूरस्थ पीएलसी और एचएमआई के लिए नियंत्रण कार्य स्टेशन इंटरफेस का विस्तार,
RS232 डिवाइस नियंत्रण और इंटरकॉम के लिए द्विदिशात्मक ऑडियो के लिए।
प्रसारण और लाइव उत्पादन: कैमरा फीड के विश्वसनीय प्रसारण की सुविधा देता है
(एचडीएमआई) और मंच/क्षेत्र और मंच के बीच दो तरफा ऑडियो संचार
उत्पादन नियंत्रण कक्ष, PTZ कैमरों के लिए सीरियल नियंत्रण के साथ।
सुरक्षा एवं निगरानी केंद्र: संकेतों के समेकन की अनुमति देता है
दूरस्थ सुरक्षा सेटअप, कैमरों से एचडी वीडियो प्रसारित, क्षेत्र से ऑडियो
माइक्रोफोन, और पीटीजेड नियंत्रण के लिए आरएस 232 एक केंद्रीय निगरानी स्टेशन के लिए वापस।
डिजिटल साइनेज और कॉर्पोरेट एवी नेटवर्क: सामग्री वितरण का प्रबंधन करता है
बड़े परिसरों या भवनों में प्रदर्शन, प्रदर्शन शक्ति के लिए RS232 का उपयोग करना
समन्वित ध्वनि के लिए नियंत्रण/शक्ति चालू/बंद और द्विदिशात्मक ऑडियो।
चिकित्सा इमेजिंग और निदान दृश्य: चिकित्सा के शुद्ध संचरण को सुनिश्चित करता है
दूरस्थ निदान के लिए आश्रित कमरों में नैदानिक उपकरण से इमेजिंग डेटा
समीक्षा स्टेशनों, सिग्नल निष्ठा और अनुपालन बनाए रखने।
दूरस्थ शिक्षा एवं सम्मेलन प्रणाली: प्रस्तुति वीडियो (एचडीएमआई) का विस्तार करता है
और एक मुख्य हॉल और दूरस्थ के बीच प्रश्न और उत्तर सत्र के लिए दो-तरफा ऑडियो का समर्थन करता है
ओवरफ्लो रूम या रिकॉर्डिंग स्टूडियो।
