उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रसंस्करण प्रकार: | संरक्षित और अग्रसारित | आनुक्रमिक अंतरापृष्ठ: | औद्योगिक टर्मिनल |
|---|---|---|---|
| इनपुट शक्ति: | 12~48VDC, 4-पिन टर्मिनल ब्लॉक | आकार: | 95 x 70 x 30 मिमी |
| वजन: | 0.25 किग्रा | आवरण: | एल्यूमीनियम का मामला |
| बढ़ते विकल्प: | डीआईएन-रेल / वॉल-माउंट | नियामक स्वीकृतियां: | ISO9001, CE, FCC, ROHS |
| प्रमुखता देना: | RS232 SFP ईथरनेट मीडिया कनवर्टर,माइक्रो इंडस्ट्रियल एसएफपी ईथरनेट मीडिया कन्वर्टर |
||
अवलोकन
विशेषताएं
तकनीकी सूचकांक
| ईथरनेट | |
| मानक: | IEEE802.3 10बेस-टी |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
| प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
| आगे फ़िल्टर दरः | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| पैकेट बफर मेमोरीः | 1 एमबीट |
| अधिकतम पैकेट लंबाईः | 9K बाइट्स |
| पता तालिका का आकार | 2K मैक पते |

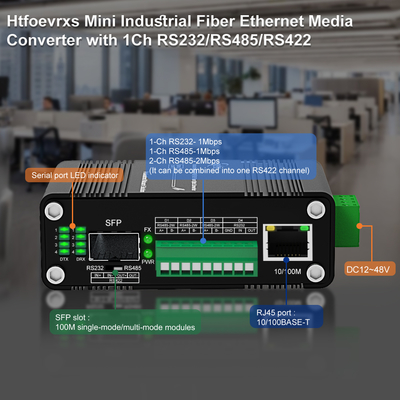

| इंटरफेस | |
| ईथरनेट पोर्टः | 1 x आरजे45 |
| ऑप्टिकल पोर्टः | 1 x SFP 100Base-FX |

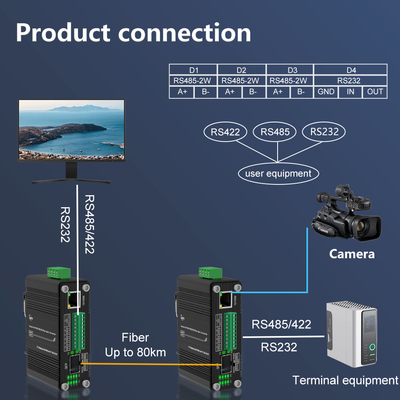

| सीरियल पोर्ट | 1 x RS232/RS485/RS422 औद्योगिक टर्मिनल |
| RS232/RS485/RS422 | |
| सीरियल इंटरफेस | औद्योगिक टर्मिनल |
| सिग्नल पोर्ट |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H को 1Ch हाई स्पीड RS422 में समूहीकृत किया जा सकता है |
| बाउड दर | RS485/RS422/RS232:4800-460800 |
| मानक | ईआईए /टीआईए RS232/485/422 |
| सीरियल दूरी | RS232: 15 मीटर, RS485/422: 1000 मीटर |
| दर | अधिकतम 2 एमबीपीएस |
| आरएस-232 | TXD, RXD, GND - द्विदिशात्मक |
| RS-485 | डी+, डी-, जीएनडी - द्विदिशात्मक |
| स्थैतिक सुरक्षा | 15 केवी इलेक्ट्रिक स्टेटिक डिस्चार्ज (ईएसडी) सुरक्षा |
| अधिभार संरक्षण | 1500W/सेकंड की वृद्धि सुरक्षा |
| विद्युत और यांत्रिक | |

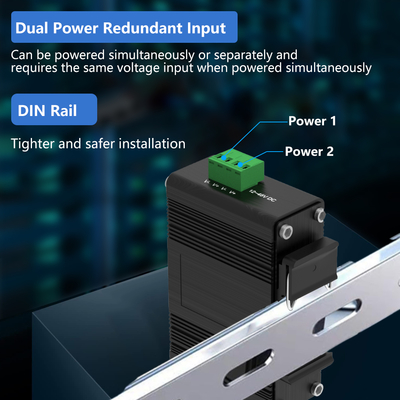

| इनपुट पावरः | 12~48 वीडीसी, 4-पिन टर्मिनल ब्लॉक |
| बिजली की खपतः | 3W अधिकतम. |
| आयाम (WxDxH): | 95 x 70 x 30 मिमी |
| वजनः | 0.25 किलो |
| आवरणः | एल्यूमीनियम केस |
| माउंटिंग विकल्पः | डीआईएन-रेल / वॉल माउंट |
| एलईडी संकेत | |
| पीडब्ल्यूआर: | शक्ति स्थिति |
| विदेशी मुद्राः | डेटा लिंक स्थिति |
| 10/100M: | ईथरनेट स्थिति |
| डीटीएक्स 1 2 3 4 | सीरियल डेटा की स्थिति |
| DRX 1 2 3 4 | सीरियल डेटा की स्थिति |
| पर्यावरण | |
| ऑपरेटिंग तापमानः | -40°C से 75°C (-40°F से 167°F) |
| भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) |
| सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग |
| एमटीबीएफ | > 200,000 घंटे |
| नियामक अनुमोदन | |
| आईएसओ9001, सीई, एफसीसी, आरओएचएस | |
|
ईएमआईः EN55022:2010+AC: 2011, वर्ग A EN 61000-3-2: 2006+A1: 2009+A2: 2009 एन 61000-3-3: 2013 EN55024: 2010 |
|
|
ईएमएस: आईईसी 61000-4-2: 2008 (ईएसडी) आईईसी 61000-4-3: 2010 (आरएस) IEC 61000-4-4: 2012 (EFT) आईईसी 61000-4-5: 2014 (उदय) आईईसी 61000-4-6: 2013 (सीएस) आईईसी 61000-4-8: 2009 (पीएफएमएफ) |
|
ऑर्डर करने की जानकारी
| मॉडल | विवरण |

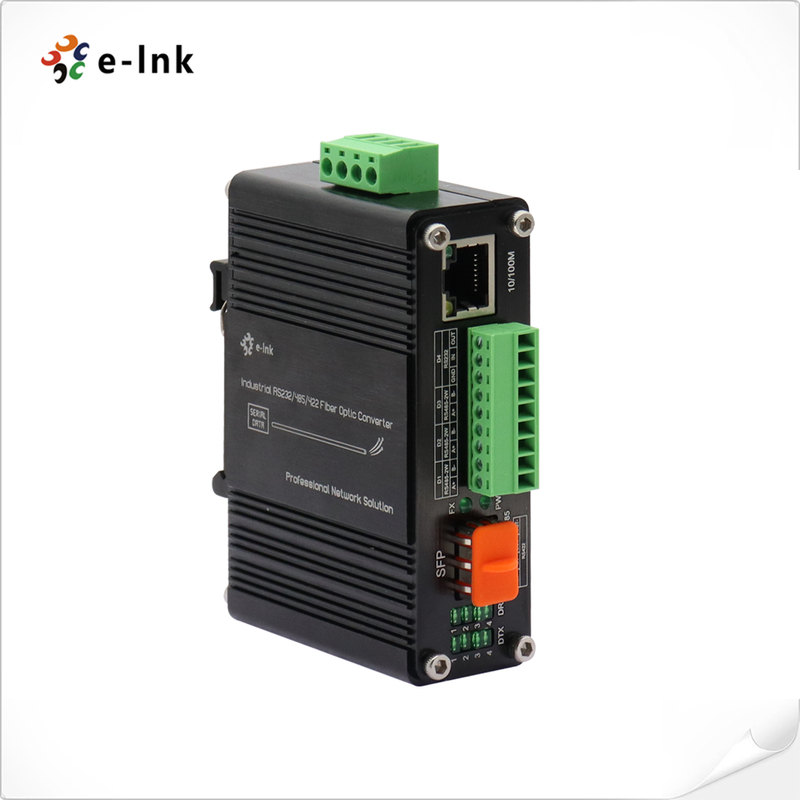

| LNK-IMCRS1100-SFP | 1Ch RS232/RS485/RS422 के साथ मिनी इंडस्ट्रियल 10/100Base-T से 100Base-X SFP फाइबर ईथरनेट मीडिया कन्वर्टर |
| एसएफपी विकल्प | कृपया हमारे SFP विकल्प पृष्ठ (औद्योगिक SFP) पर अपना SFP चुनें। |
| SFP मॉड्यूल को अलग से खरीदा जाना है। | |
| घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
| पावर विकल्प | 24W/1A 24VDC बिजली आपूर्ति. टर्मिनल ब्लॉक के लिए ओपन वायर |
| बिजली की आपूर्ति अलग से खरीदी जानी है। |

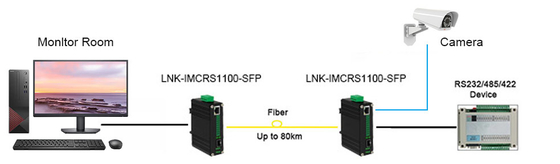

आवेदन
