उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कनेक्टर: | 802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 4 पोर्ट (पोर्ट 1 से 4) | ऑप्टिकल पोर्ट: | 2 एक्स एसएफपी 1000बेस-एक्स या 100बेस-एफएक्स (ऑटो डिटेक्शन) |
|---|---|---|---|
| इनपुट शक्ति: | 48~57VDC (टर्मिनल ब्लॉक) | आयाम (डब्ल्यूएक्सडीएक्सएच): | 95 x 88 x 46 मिमी |
| वजन: | 300 ग्राम | बढ़ते विकल्प:: | दीन रेल |
अवलोकन

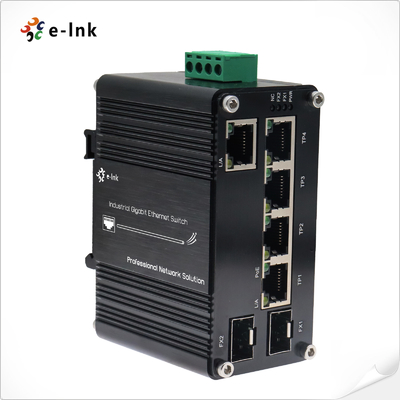

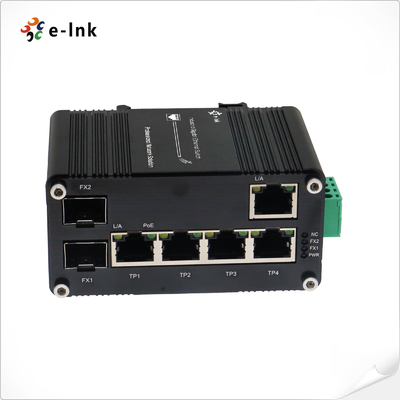

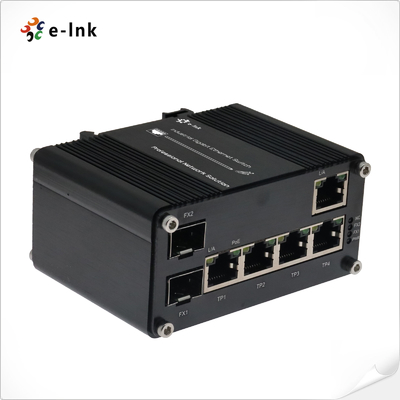

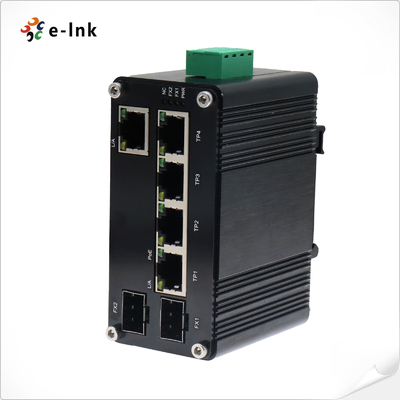

दLNK-IMC205GPD-SFPहैमिनी औद्योगिक पीओई संचालित ईथरनेट स्विचचित्रित करना5 गीगाबिट आरजे45 पोर्ट (10/100/1000T)और2 एसएफपी फाइबर स्लॉट (100/1000X)यह दोनों को एकीकृत करता हैसंचालित उपकरण (पीडी)औरविद्युत आपूर्ति उपकरण (पीएसई)कार्य करता है, जिससे इसेएक IEEE 802.3bt PoE++ स्रोत से शक्ति और डेटा प्राप्त करें (अप करने के लिए 95W)और71W तक का PoE बिजली बजट वितरित करेंपार करना4 PoE पोर्ट(IEEE 802.3af/at/bt अनुरूप)
के लिए डिज़ाइन किया गयापीओई पास-थ्रू अनुप्रयोग, यह स्विच चुनौतीपूर्ण वातावरण में स्थानीय बिजली स्रोतों की आवश्यकता को समाप्त करता है।पीओई विस्तार 200 मीटर तकयह अतिरिक्त वायरिंग के बिना मानक 100 मीटर की दूरी को दोगुना कर देता है। इससे स्थापना लागत कम होती है और छत या दीवारों में दिखाई देने वाले बिजली केबलों से बचा जाता है।30Wसंगत उपकरणों के लिए, जैसे आईपी कैमरे, वायरलेस एपी और अन्य पीओई उपकरण।
आदर्श के लिएऔद्योगिक नेटवर्क,दूरस्थ तैनाती, औरस्थान-सीमित संयंत्र, LNK-IMC205GPD-SFP सुनिश्चित करता हैउच्च विश्वसनीयता,प्लग-एंड-प्ले सेटअप, औरकठोर वातावरण में मजबूत प्रदर्शन.
विशेषताएं
एक IEEE 802.3bt (PoE++ / 4PPoE) पीडी पोई पोर्ट 95 W पावर इनपुट के साथ
चार पीएसई पीओई पोर्ट, पीओई पावर बजट 71 वाट तक
SFP प्रकार के ऑटो डिटेक्शन के लिए दो 100/1000BASE-X SFP स्लॉट
POE एक्सटेंडर: कोई AC एडाप्टर की आवश्यकता नहीं है, PoE स्विच या PoE इंजेक्टर द्वारा संचालित
4 आईपी उपकरणों तक के लिए अपने पीओई नेटवर्क का विस्तार और दोहराएं
IEEE 802.3af/at/bt अनुरूप आउटपुट

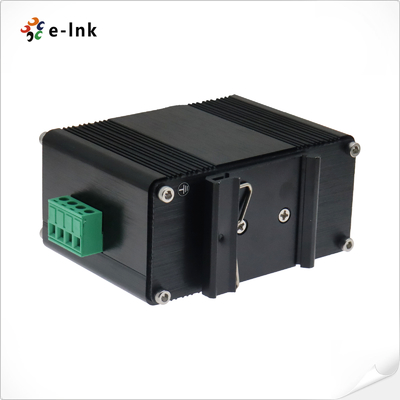

DIN-Rail की स्थापना का समर्थन करता है
फैन रहित कॉम्पैक्ट डिजाइन अति ताप से बचाता है
IP40 टिकाऊ उच्च शक्ति धातु केस
-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
तकनीकी सूचकांक
| ईथरनेट | |
| मानक: | आईईईई 802.3 ईथरनेट |
| आईईईई 802.3यू फास्ट ईथरनेट | |
| आईईईई 802.3ab गीगाबिट ईथरनेट | |
| आईईईई 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल | |
| IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
| IEEE 802.3bt 4-pair पावर ओवर ईथरनेट | |
| IEEE 802.3at पावर ओवर ईथरनेट प्लस पीएसई | |
| आईईईई 802.3af पावर ओवर ईथरनेट प्लस | |
| अग्रेषण और फ़िल्टरिंग दरः | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| पैकेट बफरः | 2 एमबीआईटी |
| पैकेट लंबाईः | 10 किलोबाइट |
| मैक पता तालिकाः | 4K |
| स्विच फैब्रिकः | 14Gbps/नॉन-ब्लॉकिंग |
| विनिमय संपत्ति |
बैकप्लेन बैंडविड्थः 14Gbps; पैकेट अग्रेषण दर: 14.88Mpps |
| कनेक्टरः | 802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 4 पोर्ट (पोर्ट 1 से 4) |
| नेटवर्क केबल |
घुमावदार जोड़ीः 10BASE-T: दो जोड़ी UTP श्रेणी 3,4,5, 100 मीटर तक 100BASE-TX: 2 जोड़ी UTP श्रेणी 5, 100 मीटर तक 1000BASE-T: 100 मीटर तक 4 जोड़ी STP कैट 5
फाइबर ऑप्टिक केबल 1000BASE-SX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल, 220/550m/2km तक। 1000BASE-LX: 9/125μm सिंगल-मोड केबल, 2/10/20/40/80/120km की लंबी दूरी प्रदान करता है (एसएफपी मॉड्यूल के आधार पर) 100BASE-FX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल 2 किमी तक (एसएफपी मॉड्यूल के आधार पर) 20/40/60/120 किमी के लिए 9/125μm सिंगल-मोड केबल (एसएफपी मॉड्यूल पर भिन्न) |
| इंटरफेस | |
| कनेक्टरः | 5 x RJ45 (1-पोर्ट PoE In, 4-पोर्ट PoE Out) |
| ऑप्टिकल पोर्टः | 2 x SFP 1000Base-X या 100Base-FX (स्वचालित पहचान) |
| PoE (ईथरनेट पर पावर) | |
| मानक: | IEEE802.3af/at/bt |
| बंदरगाह: | आरजे45 |
| पावर पिन असाइनमेंट | 4/5(+), 7/8(-) |
| पीओई बजटः | 71 वाट तक का पीओई बजट |
| पर्यावरण | |
| ऑपरेटिंग तापमानः | -40°C से 80°C (-40°F से 176°F) |
| भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) |
| सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग |
| एमटीबीएफ | > 200,000 घंटे |
| विद्युत और यांत्रिक | |
| इनपुट पावरः |
पीओई के माध्यम से पारित करेंः एक PoE इंजेक्टर या स्विच से 95W पावर इनपुट |
| 48 ~ 57 वीडीसी (टर्मिनल ब्लॉक) | |
| बिजली की खपतः | <5W (गैर-पीओई) |
| पावर इनपुट अधिभारः | स्वचालित रीसेट करने योग्य |
| रिवर्स ध्रुवीयता: | वर्तमान |
| आयाम (LxWxH): | 95 x 88 x 46 मिमी |
| वजनः | 300 ग्राम |
| आवरणः | एल्यूमीनियम केस |
| माउंटिंग विकल्पः | डीआईएन-रेल |
| एलईडी संकेतक: | |
| पीडब्ल्यूआर: | शक्ति |
| लॉस एंजेलिस: | संबंध/कार्यकलाप |
| पीओई: | पीओई स्थिति |
| FX1/FX2: | एसएफपी फाइबर लिंक स्थिति |
| नियामक अनुमोदन | |
| आईएसओ9001, सीई, एफसीसी, आरओएचएस | |
| EN55022:2010+AC: 2011, वर्ग A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| एन 61000-3-3: 2013 | |
| EN55032:2017 | |
| आईईसी 61000-4-2: 2008 (ईएसडी) | |
| आईईसी 61000-4-3: 2010 (आरएस) | |
| IEC 61000-4-4: 2012 (EFT) | |
| आईईसी 61000-4-5: 2014 (उदय) | |
| आईईसी 61000-4-6: 2013 (सीएस) | |
| आईईसी 61000-4-8: 2009 (पीएफएमएफ) | |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-IMC205GPD-SFP | औद्योगिक PoE संचालित 5-पोर्ट 10/100/1000T + 2-पोर्ट 100/1000X SFP ईथरनेट स्विच के साथ PoE पासथ्रू |
| एसएफपी विकल्प | कृपया हमारे SFP विकल्प पृष्ठ (औद्योगिक SFP) पर अपना SFP चुनें। |
| SFP मॉड्यूल को अलग से खरीदा जाना है। | |
| घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; |
| पावर विकल्प | ️ पोई पास |
| बिजली की आपूर्ति अलग से खरीदी जानी है |
