उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Weight: | 0.55KG | Dimensions (WxDxH): | 149mm x 114mm x 50mm (Wx D x H) |
---|---|---|---|
Power Input: | DC 48-57V, Redundant Power (6-pin Terminal Block) | Processing Type:: | Store-and-Forward |
Data type: | 1Ch RS485 Bi-Direction | PoE Budget:: | Up to 240-watt PoE budget |

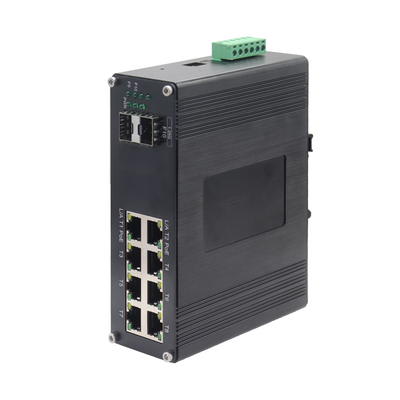

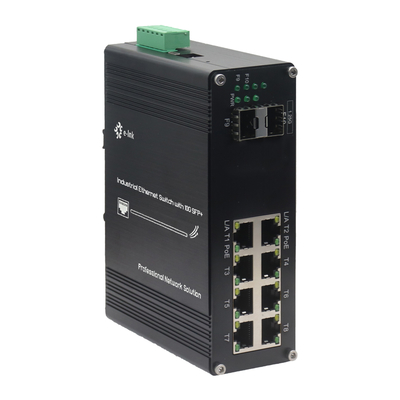

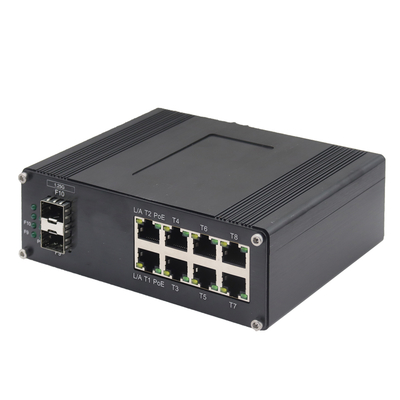

औद्योगिक L2+ 8-पोर्ट 10/100/1000T 802.3at PoE +2- पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच
अवलोकन
यहL2+ प्रबंधित कठोर ईथरनेट स्विचविशेषताएं8 गीगाबिट आरजे45 पोर्ट (10/100/1000बेस-टी)के साथ
IEEE 802.3at PoE समर्थनऔर2 गीगाबिट एसएफपी फाइबर अपलिंक पोर्ट (1000बेस-एक्स)यह प्रदान करता हैपूर्ण/अर्ध-द्वैध
परिचालन,ऑटो एमडीआई/एमडीआई-एक्सतांबे के बंदरगाहों पर, और लचीला फाइबर कनेक्टिविटी समर्थनएकल मोड या
मल्टी-मोड फाइबर.
के लिए बनाया गयाऔद्योगिक और बाहरी उपयोग, इस कठोर स्विच सुनिश्चित करता हैविश्वसनीय प्रदर्शन
कठोर वातावरण में, जो इसे जोड़ने के लिए आदर्श बनाता हैआईपी कैमरे, वायरलेस एक्सेस पॉइंट और
थर नेटवर्क उपकरणदूरदराज के स्थानों पर।L2+ प्रबंधन विशेषताएं, यह प्रदान करता
बेहतर सुरक्षा, वीएलएएन समर्थन, QoS और नेटवर्क नियंत्रण, सुनिश्चित करनास्थिर और कुशल डेटा
प्रसारणमहत्वपूर्ण अनुप्रयोगों के लिए।
विशेषताएं
8x10/100/1000Base-T + 2x1000Base-X SFP का समर्थन करें
10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है
IEEE802.3af/at के अनुरूप
DIP स्विच एक कुंजी वीएलएएन, एक कुंजी रिंग प्रबंधन, पीओई रीसेट और 250m पीओई नेटवर्क का समर्थन करता है
RS232 सीरियल तक पहुंच की आवश्यकता के बिना आसान प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन करें
बंदरगाह
9K बाइट्स जंबो फ्रेम
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
IP40 एल्यूमीनियम केस
DIN-Rail की स्थापना का समर्थन करता है
-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
तकनीकी सूचकांक
ईथरनेट | ||||
मानक: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
IEEE802.1d स्पैनिंग ट्री | ||||
अग्रेषण और फ़िल्टरिंग दरः | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
पैकेट बफर मेमोरीः | 12 एम बिट्स | |||
प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड | |||
बैकप्लेन बैंडविड्थ | 110Gbps | |||
अधिकतम पैकेट लंबाईः | 9K बाइट्स जंबो फ्रेम | |||
पता तालिका आकारः | 8K मैक पते | |||
इंटरफेस | ||||
कनेक्टरः | 8 x आरजे45 | |||
RS485: | 1 x RS485 (वैकल्पिक) | |||
ऑप्टिकल पोर्टः | 2 x 1000Base-X SFP | |||
यूएसबी-सी: | 1 x यूएसबी-सी (प्रबंधन के लिए) | |||
RS485 सीरियल इंटरफेस (वैकल्पिक) | ||||
भौतिक इंटरफ़ेस | औद्योगिक मानक 3-पिन स्क्रू टर्मिनल | |||
डेटा प्रकार | 1Ch RS485 द्विदिश | |||
आरएस-485 संकेत | डेटा +, डेटा-, जीएनडी | |||
सीरियल पोर्ट लाइन की दूरी (कॉपर) | 1000 मीटर | |||
बाउड दर | 0 ~ 800kbps | |||
PoE (ईथरनेट पर पावर) | ||||
मानक: | IEEE 802.3at पावर ओवर ईथरनेट प्लस | |||
आईईईई 802.3af पावर ओवर ईथरनेट | ||||
बंदरगाह: | आरजे45 | |||
पावर पिन असाइनमेंट | 4/5(+), 7/8(-) | |||
पीओई बजटः | 240 वाट तक का पीओई बजट | |||
परिवेशनल | ||||
ऑपरेटिंग तापमानः | -40°C से 80°C (-40°F से 176°F) | |||
भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) | |||
सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग | |||
एमटीबीएफ | > 200,000 घंटे | |||
विद्युत और यांत्रिक | ||||
इनपुट पावरः | 48 ~ 57 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक) | |||
बिजली की खपतः | अधिकतम 8W. (उपयोग में PoE < 240W) | |||
सुरक्षाः | ||||
पावर इनपुट अधिभारः | स्वचालित रीसेट करने योग्य | |||
रिवर्स ध्रुवीयता: | वर्तमान | |||
डीआईस्विच | ||||

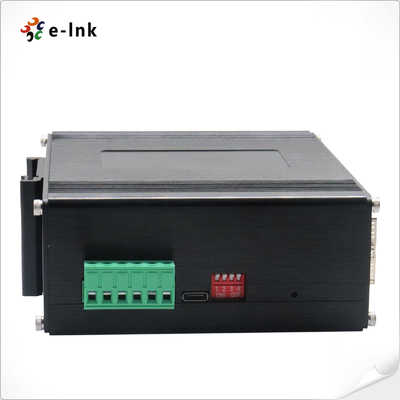

4-अंकीय डीआईपी स्विच फ़ंक्शन |
डीआईपी | कार्य | सेटिंग्स | |
SW 1 | वीएलएएन | चालू - सक्षम | OFF - विकलांग | |
SW 2 | रिंग प्रबंधन | चालू - सक्षम | OFF - विकलांग | |
SW 3 (अपग्रेड किया जाना है) | 250m PoE नेटवर्क | चालू - सक्षम | OFF - विकलांग | |
SW 4 (अपग्रेड किया जाना है) | PoE रीसेट करें | चालू - सक्षम | OFF - विकलांग | |
एलईडी संकेतक: | ||||
पीडब्ल्यूआर: | शक्ति स्थिति | |||
ईथरनेट (प्रति पोर्ट): | संबंध/कार्यकलाप | |||
पीओई: | पीओई स्थिति | |||

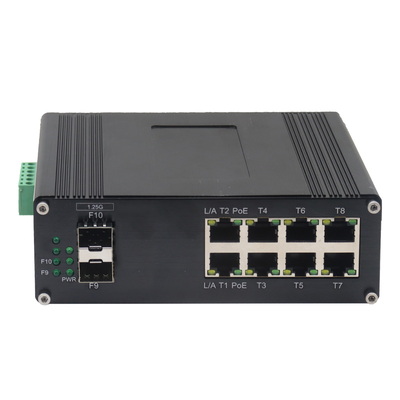

फाइबर: | गीगाबिट SFP पोर्ट: F9~F10 | |||
आयाम (WxDxH): | 149 x 114 x 50 मिमी | |||
वजनः | 0.55 किलो | |||
आवरणः | एल्यूमीनियम केस | |||

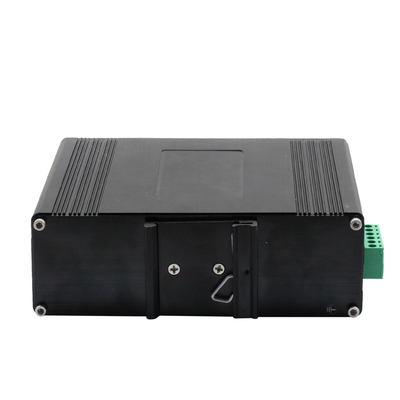

माउंटिंग विकल्पः | डीआईएन-रेल माउंट | |||
सॉफ्टवेयर विशेषताएं | ||||
अपर्याप्तता प्रोटोकॉल | STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें | |||
मल्टीकास्ट समर्थन | IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q | |||
वीएलएएन | समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन | |||
समय प्रबंधन | एसएनटीपी | |||
QOS |
प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा |
|||
एसीएल |
बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल |
|||
पीओई प्रबंधन |
पीओई बिजली आपूर्ति की कुल शक्ति सीमा पीओई आउटपुट पावर आवंटन |
|||
नैदानिक रखरखाव | पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें | |||
प्रबंधन कार्य | समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT | |||
अलार्म प्रबंधन | समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP | |||
सुरक्षा |
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, |
|||
उन्नत परत 2+ विशेषताएं |
IPv4/IPv6 प्रबंधन स्थिर मार्ग |
|||
नियामक अनुमोदन | ||||
आईएसओ9001, सीई, आरओएचएस, एफसीसी | ||||
EN55022:2010+AC: 2011, वर्ग A | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
एन 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
आईईसी 61000-4-2: 2008 (ईएसडी) | ||||
आईईसी 61000-4-3: 2010 (आरएस) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
आईईसी 61000-4-5: 2014 (उदय) | ||||
आईईसी 61000-4-6: 2013 (सीएस) | ||||
आईईसी 61000-4-8: 2009 (पीएफएमएफ) |
ऑर्डर करने की जानकारी
मॉडल | विवरण |
ETH-IMC208MP | औद्योगिक L2+ 8-पोर्ट 10/100/1000T 802.3at PoE + 2-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच |
एसएफपी विकल्प | कृपया हमारे एसएफपी विकल्प पृष्ठ पर अपना एसएफपी चुनें |
SFP मॉड्यूल को अलग से खरीदा जाना है। | |
घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित |
पावर विकल्प | टर्मिनल ब्लॉक के लिए खुला तार। |
बिजली की आपूर्ति अलग से खरीदी जानी है। |
