उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Processing Type: | Store-and-Forward | Connector: | 1x RJ45 |
---|---|---|---|
Optical Port: | 1 x SC 100Base-FX | Output Power: | 48VDC |
Dimensions (WxDxH): | 95 x 70 x 30 mm | Weight: | 0.25Kg |
Casing: | Aluminum Case | Mounting Options: | DIN-Rail / Wall-mount |
अवलोकन

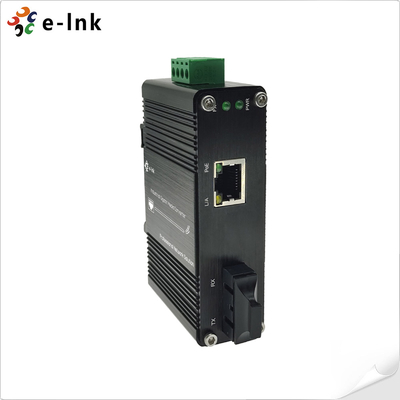

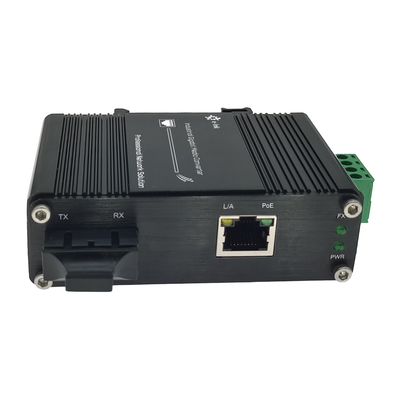

LNK-IMC1100P सीरीज़ 10/100BASE-T कॉपर ईथरनेट के बीच मजबूत मीडिया रूपांतरण प्रदान करती है
और 100BASE-FX फाइबर ऑप्टिक नेटवर्क, जबकि सुव्यवस्थित के लिए उच्च-शक्ति PoE (IEEE 802.3at) को एकीकृत करती है
बिजली और डेटा ट्रांसमिशन।
मुख्य विशेषताएँ:
✔ औद्योगिक-ग्रेड विश्वसनीयता – कठोर के साथ चरम वातावरण (-40°C से 75°C) में संचालित होता है
शॉक/कंपन प्रतिरोध के लिए एल्यूमीनियम आवास।
✔ उच्च-शक्ति PoE+ समर्थन – IEEE 802.3at (प्रति पोर्ट 30W) के अनुरूप, IP जैसे PD को बिजली देना
कैमरे/वाई-फाई एपी सीधे।
✔ प्लग-एंड-प्ले लचीलापन – हाफ/फुल-डुप्लेक्स मोड के साथ ऑटो-नेगोशिएटिंग 10/100Mbps ईथरनेट पोर्ट
समर्थन।
✔ स्पेस-सेविंग डिप्लॉयमेंट – औद्योगिक में आसान एकीकरण के लिए DIN रेल या वितरण बॉक्स माउंटिंग
सेटअप।
यह कनवर्टर क्यों चुनें?
-सरलीकृत पावर+डेटा डिलीवरी: PoE उपकरणों के लिए अलग पावर लाइनें हटा दें।
-भविष्य-प्रूफ फाइबर अपलिंक: EMI प्रतिरक्षा और लंबी दूरी के लिए फाइबर पर कॉपर नेटवर्क का विस्तार करें
चलता है।
-कठोर परिस्थितियों के लिए बनाया गया: कारखानों, तेल/गैस साइटों और बाहरी प्रतिष्ठानों के लिए आदर्श।
मिशन-क्रिटिकल नेटवर्क के लिए इंजीनियर—जहां स्थायित्व, PoE, और फाइबर मिलते हैं।
विशेषताएँ
ऑटो MDI / MDI-X फ़ंक्शन के साथ 1-पोर्ट 10/100BASE-T RJ45
1-पोर्ट 100Base-FX SC
पर्यावरण की दृष्टि से कठोर -40°C से 75°C (-40°F से 167°F) ऑपरेटिंग तापमान
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन का समर्थन करता है
12~48VDC टर्मिनल ब्लॉक पावर इनपुट
अनुप्रयोग
तकनीकी सूचकांक
ईथरनेट | |
मानक: | IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX | |
IEEE802.3x फुल डुप्लेक्स और फ्लो कंट्रोल | |
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
IEEE802.3af पावर ओवर ईथरनेट | |
IEEE802.3at पावर ओवर ईथरनेट | |
प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
फॉरवर्ड फ़िल्टर दर: | 14,880pps (10Mbps) |
148,800pps (100Mbps) | |
पैकेट बफर मेमोरी: | 128K बिट्स |
अधिकतम पैकेट लंबाई: | 1522 बाइट्स |
पता तालिका आकार | 1K MAC पते |
इंटरफ़ेस | |
कनेक्टर: | 1x RJ45 |
ऑप्टिकल पोर्ट: | 1 x SC 100Base-FX |
विद्युत और यांत्रिक | |

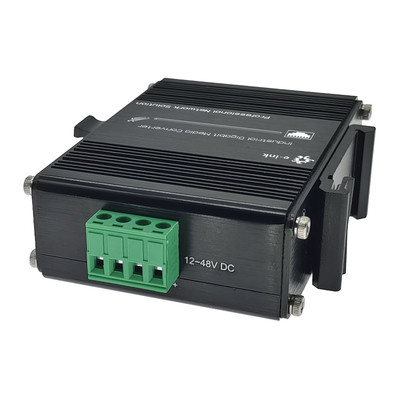

इनपुट पावर: | 12~48VDC, 2-पिन टर्मिनल ब्लॉक |
आउटपुट पावर | 48VDC |
बिजली की खपत: | 36W अधिकतम। |
एलईडी संकेतक: | |
PWR: | पावर स्थिति |
L/A: | डेटा लिंक स्थिति |
POE: | PoE स्थिति |
100M/1000M: | फाइबर लिंक स्थिति |
आयाम (WxDxH): | 95 x 70 x 30 मिमी |
वज़न: | 0.25 किग्रा |
आवरण: | एल्यूमिनियम केस |
माउंटिंग विकल्प: | DIN-रेल / वॉल-माउंट |
पर्यावरण | |
ऑपरेटिंग तापमान: | -40°C से 75°C (-40°F से 167°F) |
भंडारण तापमान: | -40°C से 85°C (-40°F से 185°F) |
सापेक्षिक आर्द्रता: | 5% से 95% गैर-संघनक |
MTBF | > 200,000 घंटे |
नियामक अनुमोदन | |
ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, क्लास ए EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (सर्ज) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
जानकारी देना
मॉडल | विवरण |
LNK-IMC1100P | मिनी इंडस्ट्रियल PoE मीडिया कनवर्टर, 1-पोर्ट 100BASE SC + 1-पोर्ट 10/100BASE-T 802.3at PoE, SC फाइबर पोर्ट, मल्टीमोड, 1310nm, 2km |
LNK-IMC1100P-20 | मिनी इंडस्ट्रियल PoE मीडिया कनवर्टर, 1-पोर्ट 100BASE SC + 1-पोर्ट 10/100BASE-T 802.3at PoE, SC फाइबर पोर्ट, सिंगल मोड, 1310nm, 20km |
LNK-IMC1100PS-20 | मिनी इंडस्ट्रियल PoE मीडिया कनवर्टर, 1-पोर्ट 100BASE SC + 1-पोर्ट 10/100BASE-T 802.3at PoE, SC फाइबर पोर्ट, सिंगल मोड सिंगल फाइबर, 1310/1550nm, 20km |
माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
पावर विकल्प | ► 75W/1.6A 48VDC पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर |
► पावर सप्लाई अलग से खरीदी जानी है। |
