उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वज़न: | 1.2 किग्रा | (Wxdxh): | 155 मिमी x 115 मिमी x 85 मिमी (डब्ल्यू एक्स डी एक्स एच) |
|---|---|---|---|
| पावर इनपुट: | डीसी 48-57V, निरर्थक शक्ति (6-पिन टर्मिनल ब्लॉक) | परिचालन तापमान: | -40 ℃ ~ 80 ℃ |
| इंस्टालेशन मोड: | दीन रेल माउंट | रेशा: | गीगाबिट एसएफपी पोर्ट: F17 ~ F20 |
| पीओई बजट: | 480-वाट पोए बजट तक | डेटा प्रकार: | 1ch rs485 द्वि-दिशा |
| प्रमुखता देना: | प्रबंधित कठोर ईथरनेट स्विच,औद्योगिक निगरानी नेटवर्क ईथरनेट स्विच,औद्योगिक ईथरनेट POE स्विच |
||

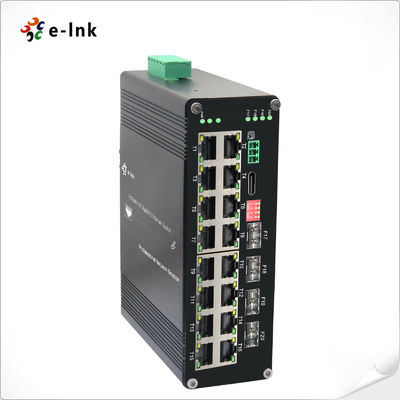

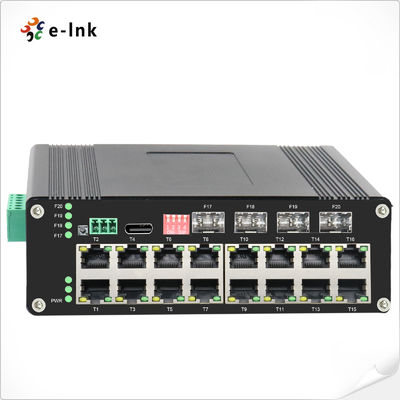

औद्योगिक L2+ 16-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच
प्रबंधित ईथरनेट स्विच अवलोकन
यहL2+ प्रबंधित कठोर ईथरनेट स्विचफाइबर कनेक्टिविटी के लिए 16 गीगाबिट आरजे 45 पोर्ट (10/100/1000Base-T) IEEE 802.3at PoE+ और 4 गीगाबिट एसएफपी अपलिंक पोर्ट (1000Base-X) का समर्थन करने के लिए सुसज्जित है।पूर्ण/आधा डुप्लेक्स मोडऔर ऑटोMDI/MDI-X, जबकि एसएफपी स्लॉट सिंगल-मोड या मल्टी-मोड फाइबर का समर्थन करते हैं, जो बहुमुखी लंबी दूरी की तैनाती विकल्प प्रदान करते हैं।
औद्योगिक और चुनौतीपूर्ण वातावरण के लिए डिज़ाइन किया गया, यह प्रबंधित PoE स्विच एक ही केबल के माध्यम से बिजली और डेटा प्रदान करता है, जिससे IP कैमरों के लिए स्थापना जटिलता कम हो जाती है,वायरलेस एक्सेस पॉइंटइस उत्पाद का उन्नत L2+ प्रबंधन, जिसमें VLAN, QoS और सुरक्षा सुविधाएँ शामिल हैं, स्थिर, कुशल,और महत्वपूर्ण अनुप्रयोगों के लिए सुरक्षित नेटवर्क प्रदर्शन.
प्रबंधित ईथरनेट स्विचविशेषताएं
16x10/100/1000Base-T + 4x1000Base-X SFP + का समर्थन करें
10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है
IEEE802.3af/at के अनुरूप
DIP स्विच एक कुंजी वीएलएएन, एक कुंजी रिंग प्रबंधन, पीओई रीसेट और 250m पीओई नेटवर्क का समर्थन करता है
आसानी से प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन, आरएस232 सीरियल पोर्ट तक पहुंचने की आवश्यकता के बिना
10K बाइट्स जंबो फ्रेम
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
IP40 एल्यूमीनियम केस
DIN-Rail की स्थापना का समर्थन करता है
-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
प्रबंधित ईथरनेट स्विचतकनीकी सूचकांक
| ईथरनेट | ||||
| मानक: | IEEE802.3 10BASE-T | |||
| IEEE802.3u 100BASE-TX/FX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d स्पैनिंग ट्री | ||||
| अग्रेषण और फ़िल्टरिंग दरः | 14,880pps (10Mbps) | |||
| 148,800pps (100Mbps) | ||||
| 1,488,000pps (1000Mbps) | ||||
| पैकेट बफर मेमोरीः | 12 एम बिट्स | |||
| प्रसंस्करण प्रकारः | स्टोर-एंड-फॉरवर्ड | |||
| बैकप्लेन बैंडविड्थ | 110Gbps | |||
| अधिकतम पैकेट लंबाईः | 10K बाइट्स जंबो फ्रेम | |||
| पता तालिका आकारः | 8K मैक पते | |||
| इंटरफेस | ||||
| कनेक्टरः | 16 x आरजे45 | |||
| RS485: | 1 x RS485 (वैकल्पिक) | |||
| ऑप्टिकल पोर्टः | 4 x 1000Base-X SFP | |||
| यूएसबी-सी: | 1 x यूएसबी-सी (प्रबंधन के लिए) | |||
| RS485 सीरियल इंटरफेस (वैकल्पिक) | ||||
| भौतिक इंटरफ़ेस | औद्योगिक मानक 3-पिन स्क्रू टर्मिनल | |||
| डेटा प्रकार | 1Ch RS485 द्विदिश | |||
| आरएस-485 संकेत | डेटा+, डेटा-, जीएनडी | |||
| सीरियल पोर्ट लाइन की दूरी (कॉपर) | 1000 मीटर | |||
| बाउड दर | 0 ~ 800kbps | |||
| PoE (ईथरनेट पर पावर) | ||||
| मानक: | IEEE 802.3at पावर ओवर ईथरनेट प्लस | |||
| आईईईई 802.3af पावर ओवर ईथरनेट | ||||
| बंदरगाह: | आरजे45 | |||
| पावर पिन असाइनमेंट | 4/5(+), 7/8(-) | |||
| पीओई बजटः | 480 वाट तक का पीओई बजट | |||
| परिवेशनल | ||||
| ऑपरेटिंग तापमानः | -40°C से 80°C (-40°F से 176°F) | |||
| भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) | |||
| सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग | |||
| एमटीबीएफ | > 200,000 घंटे | |||
| विद्युत और यांत्रिक | ||||
| इनपुट पावरः | 48 ~ 57 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक) | |||
| बिजली की खपतः | अधिकतम 8W. (उपयोग में PoE <480W) | |||
| सुरक्षाः | ||||
| पावर इनपुट अधिभारः | स्वचालित रीसेट करने योग्य | |||
| रिवर्स ध्रुवीयता: | वर्तमान | |||
| डीआईस्विच | ||||
|
4-अंकीय डीआईपी स्विच फ़ंक्शन
|
डीआईपी | कार्य | सेटिंग्स | |
| SW 1 | वीएलएएन | चालू - सक्षम | OFF - विकलांग | |
| SW 2 | रिंग प्रबंधन | चालू - सक्षम | OFF - विकलांग | |
| SW 3 (अपग्रेड किया जाना है) | 250m PoE नेटवर्क | चालू - सक्षम | OFF - विकलांग | |
| SW 4 (अपग्रेड किया जाना है) | PoE रीसेट करें | चालू - सक्षम | OFF - विकलांग | |
| एलईडी संकेतक: | ||||
| पीडब्ल्यूआर: | शक्ति स्थिति | |||
| ईथरनेट (प्रति पोर्ट): | संबंध/कार्यकलाप | |||
| पीओई: | पीओई स्थिति | |||
| फाइबर: | गीगाबिट एसएफपी पोर्ट: F17~F20 | |||
| आयाम (WxDxH): | 155 x 115 x 85 मिमी | |||
| वजनः | 1.2 किलो | |||
| आवरणः | एल्यूमीनियम केस | |||
| माउंटिंग विकल्पः | डीआईएन-रेल माउंट | |||
| सॉफ्टवेयर विशेषताएं | ||||
| अपर्याप्तता प्रोटोकॉल | STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें | |||
| मल्टीकास्ट समर्थन | IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q | |||
| वीएलएएन | समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन | |||
| समय प्रबंधन | एसएनटीपी | |||
| QOS |
प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा |
|||
| एसीएल |
बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल |
|||
| पीओई प्रबंधन |
पीओई बिजली आपूर्ति की कुल शक्ति सीमा पीओई आउटपुट पावर आवंटन |
|||
| नैदानिक रखरखाव | पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें | |||
| प्रबंधन कार्य | समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT | |||
| अलार्म प्रबंधन | समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP | |||
| सुरक्षा |
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, |
|||
| उन्नत परत 2+ विशेषताएं |
IPv4/IPv6 प्रबंधन स्थिर मार्ग |
|||
| नियामक अनुमोदन | ||||
| आईएसओ9001, सीई, आरओएचएस, एफसीसी | ||||
| EN55022:2010+AC: 2011, वर्ग A | ||||
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
| एन 61000-3-3: 2013 | ||||
| EN55024:2010 | ||||
| आईईसी 61000-4-2: 2008 (ईएसडी) | ||||
| आईईसी 61000-4-3: 2010 (आरएस) | ||||
| IEC 61000-4-4: 2012 (EFT) | ||||
| आईईसी 61000-4-5: 2014 (उदय) | ||||
| आईईसी 61000-4-6: 2013 (सीएस) | ||||
| आईईसी 61000-4-8: 2009 (पीएफएमएफ) | ||||
प्रबंधित ईथरनेट स्विचऑर्डर करने की जानकारी
| मॉडल | विवरण |
| ETH-DIMC2416MP | औद्योगिक L2+ 16-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच |
| एसएफपी विकल्प | कृपया हमारे एसएफपी विकल्प पृष्ठ पर अपना एसएफपी चुनें |
| SFP मॉड्यूल को अलग से खरीदा जाना है। | |
| घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित |
| पावर विकल्प | टर्मिनल ब्लॉक के लिए खुला तार। |
| बिजली की आपूर्ति अलग से खरीदी जानी है। |
आवेदन
बिक्री के बाद और वारंटी नीति
इसमें शामिल हैं:ऑनलाइन ग्राहक सेवाऔरटेलीफोन ग्राहक सेवा,प्रदान करनाउत्पाद परामर्श,
दूरस्थ तकनीकी सहायता,रखरखाव और स्वीकृति सेवाएं.
सेवा नीति: तीन महीने का प्रतिस्थापन और तीन साल की वारंटी।
प्रतिस्थापन: उत्पाद श्रृंखला की खरीद के तीन महीने के भीतर, तकनीशियनों द्वारा उत्पाद की विफलता और मानव निर्मित क्षति के परीक्षण के बाद
गैर प्राकृतिक आपदाओं के कारण, खरीदार सीधे उसी प्रकार के उत्पादों को बदलने के लिए खरीद बिंदु पर जा सकता है।
यदि उत्पाद परीक्षण में कोई समस्या नहीं है, तो मूल नमूना वापस कर दिया जाएगा।
वारंटी: गैर प्राकृतिक आपदाओं के कारण मानव निर्मित क्षति, हमारी कंपनी की निःशुल्क वारंटी अवधि 1 वर्ष है।
[निम्नलिखित परिस्थितियाँ प्रतिस्थापन और निःशुल्क रखरखाव के दायरे में नहीं आती हैं]
1उत्पाद के निर्देशों के अनुसार संचालन और रखरखाव के कारण क्षति।
2मानव कारकों के कारण होने वाला क्षति, जैसे अनुचित वोल्टेज इनपुट, पानी का सेवन और टूटना।
3बिजली, भूकंप, आग आदि जैसी प्राकृतिक आपदाओं के कारण उत्पादों को होने वाला नुकसान।
3कंपनी की अनुमति के बिना अंतर्निहित सेटिंग्स या मरम्मत का अनधिकृत परिवर्तन।
4निःशुल्क रखरखाव के दायरे से परे उत्पाद।
5ग्राहक द्वारा भेजे गए मरम्मत के दौरान परिवहन, लोडिंग और अनलोडिंग के कारण होने वाले क्षति।
6उत्पाद वारंटी कार्ड पर उत्पाद बार कोड या मॉडल उत्पाद के अनुरूप नहीं है।
7अन्य गैर-उत्पाद समस्याओं जैसे डिजाइन, प्रौद्योगिकी, निर्माण और गुणवत्ता के कारण विफलता या क्षति।
