उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Interface Type: | SFP+ to SFP+ | Port Type: | SFP to RJ45 |
---|---|---|---|
Input Power: | 12~48VDC, Redundant Power (6-pin Terminal Block) | Dimensions (WxDxH): | 95 x 70 x 30 mm |
Weight: | 0.25Kg | Casing: | Aluminum Case |
Mounting Options: | DIN-Rail mount | Regulatory Approvals: | ISO9001, CE, RoHS, FCC |

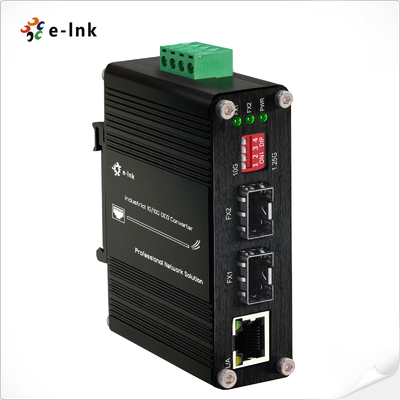

औद्योगिक 1G/10G SFP+ से SFP+ OEO कनवर्टर (3R रिपीटर) 1G ईथरनेट मीडिया कनवर्टर फ़ंक्शन के साथ
अवलोकन
ETH-IMC2402-OEO सीरीज़ एक उच्च-प्रदर्शन औद्योगिक-ग्रेड 10G का प्रतिनिधित्व करती है
ऑप्टिकल-इलेक्ट्रिकल-ऑप्टिकल (OEO) कनवर्टर जो मिशन-क्रिटिकल नेटवर्क इन्फ्रास्ट्रक्चर के लिए डिज़ाइन किया गया है।
ये मजबूत डिवाइस फाइबर मीडिया कन्वर्टर और लंबी दूरी के दोनों कार्य करते हैं
फाइबर रिपीटर, जो चरम तापमान स्थितियों में 10Gbps ट्रांसमिशन का समर्थन करता है
(-40°C से +80°C)।
SAN, LAN और MAN वातावरण सहित बैकबोन नेटवर्क अनुप्रयोगों के लिए इंजीनियर,
सीरीज़ SDH/SONET STM-64/OC-192, 10G फाइबर के लिए बहुमुखी प्रोटोकॉल समर्थन प्रदान करती है
चैनल, और 10G ईथरनेट। इसकी उन्नत क्षमताओं में ऑप्टिकल वेवलेंथ रूपांतरण शामिल है
(1310nm/1550nm/CWDM/DWDM) लूप-बैक कार्यक्षमता के साथ, जो इसे मांग के लिए आदर्श बनाता है
R&D प्रयोगशालाओं, डेटा केंद्रों और दूरसंचार सुविधाओं में स्थापना।
कनवर्टर का लचीला आर्किटेक्चर 1Gbps फाइबर-टू-कॉपर मीडिया रूपांतरण को भी सक्षम बनाता है
120km तक की ट्रांसमिशन दूरी के साथ, व्यापक कनेक्टिविटी समाधान प्रदान करता है। चाहे
प्रोटोकॉल-स्वतंत्र फाइबर रिपीटर या मीडिया कनवर्टर के रूप में तैनात, ETH-IMC2402-OEO
सीरीज़ कठोर औद्योगिक वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करती है जहां मानक
उपकरण विफल हो जाएंगे।
मुख्य विशेषताएं हाइलाइट की गईं:
1. मीडिया कनवर्टर और लंबी दूरी के रिपीटर दोनों के रूप में दोहरी कार्यक्षमता
2. चरम वातावरण के लिए औद्योगिक-ग्रेड विश्वसनीयता
3. व्यापक 10G प्रोटोकॉल समर्थन
4. उन्नत तरंग दैर्ध्य रूपांतरण क्षमताएं
5. विस्तारित 120km ट्रांसमिशन रेंज
6. मिशन-क्रिटिकल एप्लिकेशन फोकस
7. वाणिज्यिक-ग्रेड समाधानों से स्पष्ट अंतर
विशेषताएँ
► DIP स्विच 1.25G/10G फाइबर डेटा दर स्विचिंग का समर्थन करता है
► ईथरनेट का उपयोग करने पर 1G ईथरनेट मीडिया कनवर्टर के रूप में हो सकता है
► IP40 एल्यूमीनियम केस
► DIN-रेल/वॉल-माउंट इंस्टॉलेशन का समर्थन करता है
► -40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
► हॉट प्लगिंग, फुल स्टेट एलईडी डिस्प्ले, आसान इंस्टॉलेशन का समर्थन करें
► ITUT निर्धारित DWDM/CWDM तरंग दैर्ध्य का समर्थन करें, और यह इसके DDM फ़ंक्शन को भी प्रदर्शित कर सकता है
► लूप-बैक और जंबो फ्रेम का समर्थन करें
► पारदर्शी परिवहन और बहुत कम विलंब
► 3R फ़ंक्शन (पुनर्जनन, पुन: आकार देना, पुन: समय)
अनुप्रयोग

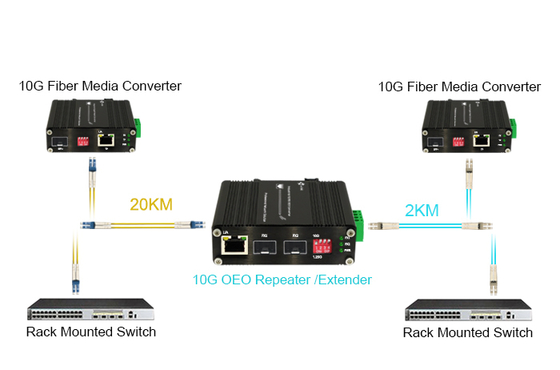

अनुप्रयोग I: 1G/10G OEO कनवर्टर (3R रिपीटर)
अनुप्रयोग II: फाइबर-टू-कॉपर मीडिया के रूप में फाइबर से कॉपर 1Gbps ईथरनेट उपकरण फ़ंक्शन
कनवर्टर
तकनीकी सूचकांक
प्रदर्शन डेटा | तकनीकी सूचकांक | |||
उपकरण फ़ंक्शन | 3R रिपीटर | |||
ट्रांसमिशन स्पीड | 10G: 8.5Gb/s-11.7Gb/s | |||
प्रोटोकॉल |
8.5G फाइबर चैनल SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 255/237 FEC कोडिंग के साथ 10G LAN (11.09Gbps) 10G फाइबर चैनल (11.32Gbps) 10G POS |
|||
इंटरफ़ेस प्रकार | SFP+ से SFP+ | |||
ट्रांसमिशन दूरी | SFP+ मॉड्यूल: 80km तक | |||
अधिकतम पैकेट फॉरवर्डिंग दर |
14,880,950/S | |||
ऑपरेटिंग तापमान | -40°C से 80°C (-40°F से 176°F) | |||
भंडारण तापमान | -40°C से 85°C (-40°F से 185°F) | |||
सापेक्षिक आर्द्रता | 5% से 95% गैर-संघनक | |||
MTBF | > 200,000 घंटे | |||
ईथरनेट मीडिया कनवर्टर विनिर्देश | ||||
मानक |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल |
|||
कार्य मोड | 10/100/1000BASE-T से 1000BASE-SX/LX | |||
पोर्ट प्रकार | SFP से RJ45 | |||
नेटवर्क केबल |
ट्विस्टेड-पेयर फाइबर-ऑप्टिक केबल |
|||
विद्युत और यांत्रिक | ||||

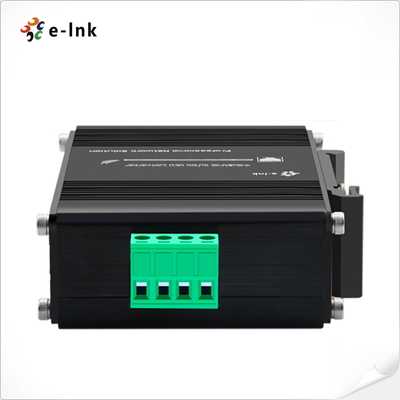

इनपुट पावर | 12~48VDC, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) | |||
बिजली की खपत | 8W अधिकतम | |||
सुरक्षा | ||||
पावर इनपुट ओवरलोड | स्वचालित रीसेट करने योग्य | |||
रिवर्स पोलैरिटी | उपस्थित | |||
डीआईपी स्विच | ||||
4-अंकीय डीआईपी स्विच फ़ंक्शन![]() |
डीआईपी | फ़ंक्शन | सेटिंग | |
SW 1 | 1.25G/10G | चालू - 1.25~8.5G | बंद - 10.3G या 14.025G | |
SW 2 | आरक्षित | चालू - आरक्षित | बंद - आरक्षित | |
SW 3 | आरक्षित | चालू - आरक्षित | बंद - आरक्षित | |
SW 4 | आरक्षित | चालू - आरक्षित | बंद - आरक्षित | |
एलईडी संकेतक: | ||||
PWR | पावर स्थिति | |||
FX1 | SFP पोर्ट-1 | |||
FX2 | SFP पोर्ट-2 | |||
L/A | टीपी लिंक/एक्ट | |||
आयाम (WxDxH) | 95 x 70 x 30 मिमी | |||
वज़न | 0.25Kg | |||
आवरण | एल्यूमीनियम केस | |||
माउंटिंग विकल्प: | DIN-रेल माउंट | |||
नियामक अनुमोदन | ||||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, क्लास ए | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (सर्ज) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
आदेश जानकारी
मॉडल | विवरण |
ETH-IMC2402-OEO | औद्योगिक 1G/10G SFP+ से SFP+ OEO कनवर्टर (3R रिपीटर) 1G ईथरनेट मीडिया कनवर्टर फ़ंक्शन के साथ |
SFP विकल्प | ► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें |
► SFP मॉड्यूल अलग से खरीदा जाना है। | |
माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित |
पावर विकल्प |
► DIN-रेल पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर। |
► पावर सप्लाई अलग से खरीदा जाना है। |
