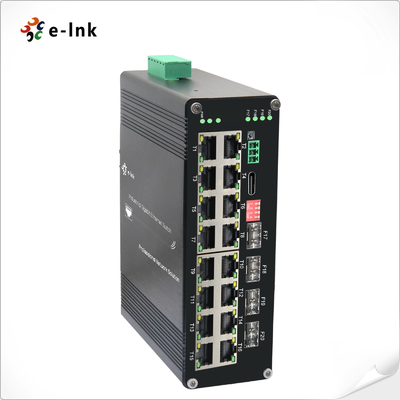

औद्योगिक L2+ प्रबंधित 16-पोर्ट 10/100/1000Base-T + 4-पोर्ट 1000Base-X SFP कठोर प्रबंधित ईथरनेट स्विच

औद्योगिक L2+ 16-पोर्ट 10/100/1000T + 4-पोर्ट 1000एक्सएसएफपी प्रबंधित ईथरनेट स्विच

अवलोकन

ETH-DIMC2416M श्रृंखला एक औद्योगिक ग्रेड L2+ प्रबंधित ईथरनेट स्विच है

मिशन-महत्वपूर्ण नेटवर्किंग अनुप्रयोग। यह उच्च घनत्व स्विच 16× 10/100/1000Base-T ((X) की सुविधा देता है

तांबे के पोर्ट और 4× 1000Base-X SFP फाइबर स्लॉट, विभिन्न के लिए लचीला कनेक्टिविटी विकल्प प्रदान करते हैं

औद्योगिक वातावरण।

विश्वसनीयता के लिए बनाया गया, स्विच का समर्थन करता हैः
- फुल/हाफ डुप्लेक्स मोड और ऑटो एमडीआई/एमडीआई-एक्स के साथ ऑटो-नेगेटींग कॉपर पोर्ट
- बहुमुखी SFP विकल्प (एकल-मोड/मल्टी-मोड, 1/2 कोर)
- वीएलएएन, क्यूओएस और सुरक्षा सुविधाओं सहित उन्नत एल 2 + प्रबंधन
- चरम परिस्थितियों में परिचालन के लिए औद्योगिक-कठोर डिजाइन

आदर्श के लिएः
✓ औद्योगिक स्वचालन प्रणाली
✓ आईपी निगरानी नेटवर्क (कई कैमरों का समर्थन)
✓ वायरलेस एक्सेस पॉइंट्स की तैनाती
✓ रिमोट साइट कनेक्टिविटी
✓ कठोर वातावरण के अनुप्रयोग

उच्च पोर्ट घनत्व, फाइबर अपलिंक क्षमता और मजबूत निर्माण के संयोजन के साथ,

ETH-DIMC2416M सीरीज विश्वसनीय नेटवर्क प्रदर्शन प्रदान करती है जहां मानक वाणिज्यिक स्विच

स्विच की प्रबंधन सुविधाएँ सटीक नेटवर्क नियंत्रण की अनुमति देती हैं, जबकि इसका औद्योगिक डिजाइन

यह -40°C से +75°C के तापमान में निरंतर संचालन सुनिश्चित करता है, जिससे यह आउटडोर के लिए एकदम सही है

प्रतिष्ठानों और मांग वाले औद्योगिक वातावरण में।

विशेषताएं

RS232 सीरियल तक पहुंच की आवश्यकता के बिना आसान प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन करें

बंदरगाह

10K बाइट्स जंबो फ्रेम

IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

IP40 एल्यूमीनियम केस

DIN-Rail की स्थापना का समर्थन करता है

-40°C से 80°C (-40°F से 176°F) पर काम करना

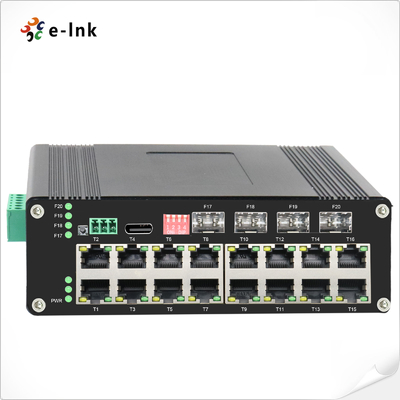

16x10/100/1000Base-T + 4x1000Base-X SFP का समर्थन करें

10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है

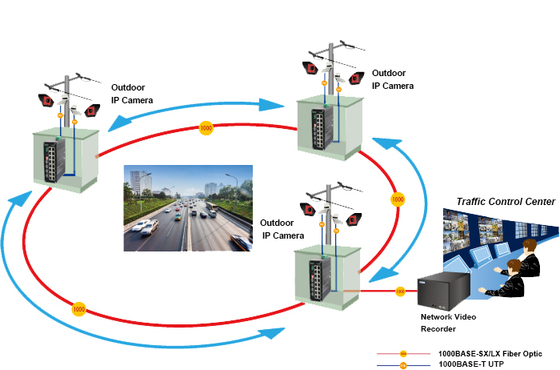

आवेदन

तकनीकी सूचकांक

ईथरनेट
मानक:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d स्पैनिंग ट्री
अग्रेषण और फ़िल्टरिंग दरः	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
पैकेट बफर मेमोरीः	12 एम बिट्स
प्रसंस्करण प्रकार:	स्टोर-एंड-फॉरवर्ड
बैकप्लेन बैंडविड्थ	110Gbps
अधिकतम पैकेट लंबाईः	10K बाइट्स जंबो फ्रेम
पता तालिका आकारः	8K मैक पते
इंटरफेस
कनेक्टरः	16 x आरजे45
RS485:	1 x RS485 (वैकल्पिक)
ऑप्टिकल पोर्टः	4 x 1000Base-X SFP
यूएसबी-सी:	1 x यूएसबी-सी (प्रबंधन के लिए)
RS485 सीरियल इंटरफेस (वैकल्पिक)
भौतिक इंटरफ़ेस	औद्योगिक मानक 3-पिन स्क्रू टर्मिनल
डेटा प्रकार	1Ch RS485 द्विदिश
आरएस-485 संकेत	डेटा+, डेटा-, जीएनडी
सीरियल पोर्ट लाइन की दूरी (कॉपर)	1000 मीटर
बाउड दर	0 ~ 800kbps
परिवेशनल
ऑपरेटिंग तापमानः	-40°C से 80°C (-40°F से 176°F)
भंडारण तापमानः	-40°C से 85°C (-40°F से 185°F)
सापेक्ष आर्द्रता:	5% से 95% तक नॉन कंडेनसिंग
एमटीबीएफ	> 200,000 घंटे
विद्युत और यांत्रिक

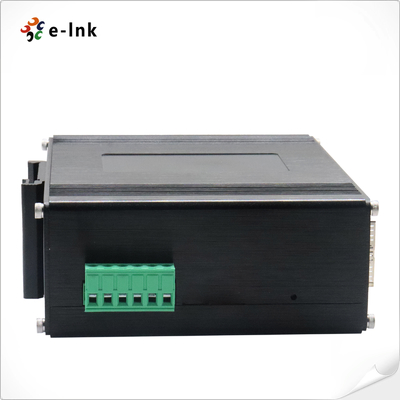

इनपुट पावरः	12~48 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक)
बिजली की खपतः	8W अधिकतम.
सुरक्षाः
पावर इनपुट अधिभारः	स्वचालित रीसेट करने योग्य
रिवर्स ध्रुवीयता:	वर्तमान
डीआईस्विच
4-अंकीय डीआईपी स्विच फ़ंक्शन	डीआईपी	कार्य	सेटिंग्स
	SW 1	वीएलएएन	चालू - सक्षम	OFF - विकलांग
	SW 2	रिंग प्रबंधन	चालू - सक्षम	OFF - विकलांग
	SW 3	आरक्षित	आरक्षित	OFF - आरक्षित
	SW 4	आरक्षित	आरक्षित	OFF - आरक्षित
एलईडी संकेतक:
पीडब्ल्यूआर:	शक्ति स्थिति
ईथरनेट (प्रति पोर्ट):	संबंध/कार्यकलाप
फाइबर:	गीगाबिट एसएफपी पोर्ट: F17~F20
आयाम (WxDxH):	155 x 115 x 85 मिमी
वजनः	1.2 किलो
आवरणः	एल्यूमीनियम केस
माउंटिंग विकल्पः	डीआईएन-रेल माउंट
सॉफ्टवेयर विशेषताएं
अपर्याप्तता प्रोटोकॉल	STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें
मल्टीकास्ट समर्थन	IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q
वीएलएएन	समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन
समय प्रबंधन	एसएनटीपी
QOS	प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा प्रवाह आधारित पैकेट फ़िल्टरिंग 8*प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मानचित्रण की आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/नोट कतार अनुसूची एल्गोरिथ्म (SP, WRR, SP+WRR)
एसीएल	बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मेल खाती है. मैक, गंतव्य मैक पता, आईपी स्रोत, गंतव्य आईपी, आईपी प्रोटोकॉल प्रकार, टीसीपी/यूडीपी पोर्ट, टीसीपी/यूडीपी पोर्ट रेंज, और वीएलएएन आदि के आधार पर एसीएल प्रदान करें
पीओई प्रबंधन	पीओई बिजली आपूर्ति की कुल शक्ति सीमा पीओई आउटपुट पावर आवंटन PoE आउटपुट प्राथमिकता विन्यास पीओई कार्यरत स्थिति पीओई ऑपरेशन का शेड्यूल
नैदानिक रखरखाव	पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें
प्रबंधन कार्य	समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT
अलार्म प्रबंधन	समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP
सुरक्षा	ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल पहुँच नियंत्रण सूची का समर्थन करें, डीडीओएस, पोर्ट आधारित मैक फ़िल्टरिंग/बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट अलगाव, एआरपी संदेश गति सीमा का समर्थन करें
उन्नत परत 2+ विशेषताएं	IPv4/IPv6 प्रबंधन स्थिर मार्ग
नियामक अनुमोदन
आईएसओ9001, सीई, आरओएचएस, एफसीसी
EN55022:2010+AC: 2011, वर्ग A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
एन 61000-3-3: 2013
EN55024:2010
आईईसी 61000-4-2: 2008 (ईएसडी)
आईईसी 61000-4-3: 2010 (आरएस)
IEC 61000-4-4: 2012 (EFT)
आईईसी 61000-4-5: 2014 (उदय)
आईईसी 61000-4-6: 2013 (सीएस)
आईईसी 61000-4-8: 2009 (पीएफएमएफ)
