नेटवर्क को एकीकृत करने के लिए औद्योगिक प्रबंधित एसएफपी 24 टीपी पोर्ट और 4 फाइबर पोर्ट ईथरनेट स्विच

औद्योगिक L2+ 24-पोर्ट 10/100/1000T + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच

अवलोकन

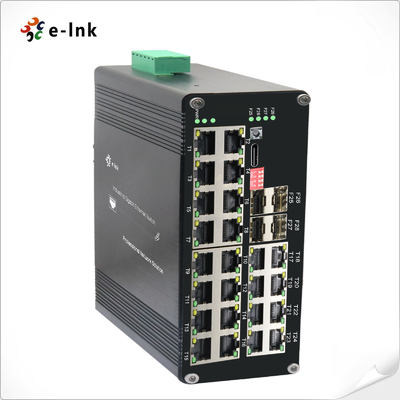

ETH-DIMC2424M सीरीज़ एक औद्योगिक-ग्रेड L2+ प्रबंधित ईथरनेट स्विच है जिसे

मांग वाले वातावरण में उच्च-घनत्व नेटवर्क तैनाती के लिए डिज़ाइन किया गया है। 24× 10/100/1000Base-T(X) की विशेषता

कॉपर पोर्ट और 4× 1000Base-X SFP फाइबर स्लॉट, यह मजबूत स्विच औद्योगिक अनुप्रयोगों के लिए असाधारण कनेक्टिविटी प्रदान करता है

और प्रदर्शन।

मुख्य विशेषताएं:
- उच्च पोर्ट घनत्व: फुल/हाफ डुप्लेक्स और ऑटो के साथ 24× ऑटो-नेगोशिएटिंग गीगाबिट ईथरनेट पोर्ट

MDI/MDI-X समर्थन
- लचीले फाइबर अपलिंक: सिंगल-मोड/मल्टी-मोड (1/2 कोर) मॉड्यूल के साथ संगत 4× SFP स्लॉट
- उन्नत L2+ प्रबंधन: VLAN, QoS, सुरक्षा और नेटवर्क सहित व्यापक विशेषताएं

निगरानी
- औद्योगिक स्थायित्व: चरम स्थितियों (-40°C से +75°C) में विश्वसनीय संचालन के लिए डिज़ाइन किया गया

आदर्श अनुप्रयोग:
✓ बड़े पैमाने पर औद्योगिक स्वचालन प्रणाली
✓ उच्च-घनत्व IP निगरानी नेटवर्क
✓ एंटरप्राइज़ वायरलेस एक्सेस पॉइंट तैनाती
✓ फाइबर बैकहॉल के साथ रिमोट साइट कनेक्टिविटी
✓ मिशन-क्रिटिकल इन्फ्रास्ट्रक्चर जिसके लिए कठोर उपकरण की आवश्यकता होती है

उच्च पोर्ट गणना और फाइबर कनेक्टिविटी के संयोजन के साथ, ETH-DIMC2424M सीरीज़ एक प्रदान करता है

नेटवर्क के लिए स्केलेबल समाधान जिसमें कॉपर एक्सेस और फाइबर बैकबोन दोनों क्षमताओं की आवश्यकता होती है।

स्विच का औद्योगिक-ग्रेड निर्माण कठोर वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है, जबकि इसकी

उन्नत प्रबंधन सुविधाएँ सटीक नेटवर्क नियंत्रण और अनुकूलन को सक्षम करती हैं। यह इसे बनाता है

विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त है जहां नेटवर्क विश्वसनीयता, मापनीयता और रिमोट प्रबंधन

महत्वपूर्ण आवश्यकताएं हैं।

विशेषताएँ

► 10K बाइट्स जंबो फ्रेम

► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

► IP40 एल्यूमीनियम केस

► DIN-रेल स्थापना का समर्थन करता है

      ►-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग

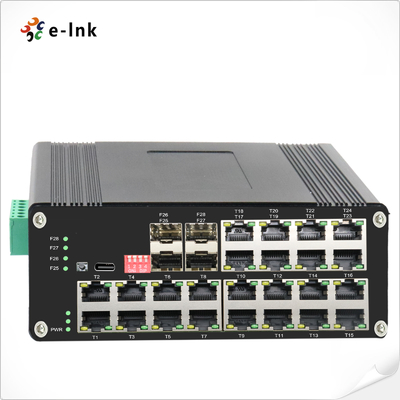

► 24x10/100/1000Base-T + 4x1000Base-X SFP का समर्थन करें

► 10/100/1000Mbps RJ45 पोर्ट फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन, ऑटो MDI/MDIX का समर्थन करता है

► आसान प्रबंधन के लिए USB-C पोर्ट कनेक्ट करने का समर्थन करें, RS232 तक पहुंचने की आवश्यकता के बिना

सीरियल पोर्ट बिल्कुल भी

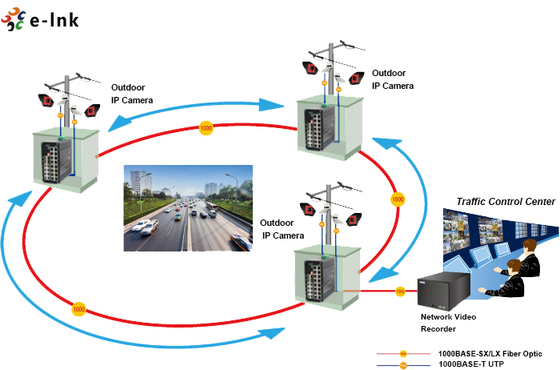

अनुप्रयोग

तकनीकी सूचकांक

ईथरनेट
मानक:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d स्पैनिंग ट्री
फॉरवर्ड और फ़िल्टरिंग दर:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
पैकेट बफर मेमोरी:	12M बिट्स
प्रसंस्करण प्रकार:	स्टोर-एंड-फॉरवर्ड
बैकप्लेन बैंडविड्थ	110Gbps
अधिकतम पैकेट लंबाई:	10K बाइट्स जंबो फ्रेम
पता तालिका आकार:	8K MAC पते
इंटरफ़ेस
कनेक्टर:	24 x RJ45
RS485:	1 x RS485 (वैकल्पिक)
ऑप्टिकल पोर्ट:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (प्रबंधन के लिए)
RS485 सीरियल इंटरफ़ेस (वैकल्पिक)
भौतिक इंटरफ़ेस	औद्योगिक मानक 3-पिन स्क्रू टर्मिनल
डेटा प्रकार	1Ch RS485 द्वि-दिशात्मक
RS-485 संकेत	डेटा+, डेटा-, GND
सीरियल पोर्ट लाइन दूरी (कॉपर)	1000 मीटर
बॉड दर	0 ~ 800kbps
पर्यावरणऑपरेटिंग तापमान:
-40°C से 80°C (-40°F से 176°F)	भंडारण तापमान:
-40°C से 85°C (-40°F से 185°F)	सापेक्षिक आर्द्रता:
5% से 95% गैर-संघनक	MTBF
> 200,000 घंटे	विद्युत और यांत्रिक
इनपुट पावर:

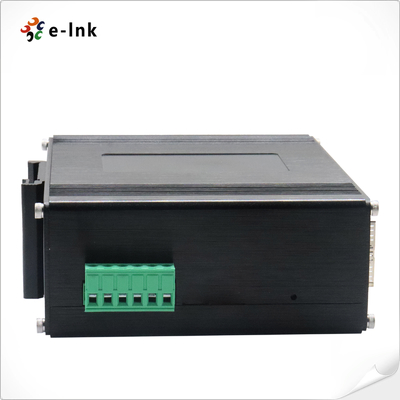

12~48VDC, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक)	बिजली की खपत:
8W अधिकतम	सुरक्षा:
पावर इनपुट ओवरलोड:
स्वचालित रीसेट करने योग्य	रिवर्स ध्रुवता:
उपस्थित	DI
P स्विच4-अंकीय DIP स्विच फ़ंक्शन
DIP	फ़ंक्शन	सेटिंग्स	SW 1
	VLAN	IEEE 802.1Q 4K VLAN का समर्थन करें, QINQ, डबल VLAN का समर्थन करें,	बंद - अक्षम	SW 3
	रिंग प्रबंधन	चालू - सक्षम	बंद - अक्षम	SW 3
	आरक्षित	चालू - आरक्षित	बंद - आरक्षित	एलईडी संकेतक:
	आरक्षित	चालू - आरक्षित	बंद - आरक्षित	एलईडी संकेतक:
PWR:
पावर स्थिति	ईथरनेट (प्रति पोर्ट):
लिंक/गतिविधि	RJ45 पोर्ट
(T1~T24)	फाइबर:
गीगाबिट SFP पोर्ट: F25~F28	आयाम (WxDxH):
155 x 115 x 85 मिमी	वज़न:
1.2KG	आवरण:
एल्यूमीनियम केस	माउंटिंग विकल्प:
DIN-रेल माउंट	सॉफ्टवेयर सुविधाएँ
रिडंडेंसी प्रोटोकॉल
एसटीपी/आरएसटीपी/एमएसटीपी/ईआरपीएसवी2, लिंक एग्रीगेशन का समर्थन करें	मल्टीकास्ट समर्थन
आईजीएमपी स्नूपिंग वी1/वी2/वी3 का समर्थन करें, जीएमआरपी, जीवीएमपी, 802.1क्यू का समर्थन करें	VLAN
IEEE 802.1Q 4K VLAN का समर्थन करें, QINQ, डबल VLAN का समर्थन करें,	समय प्रबंधन
एसएनटीपी	QOS
फ्लो-आधारित पुनर्निर्देशन	फ्लो-आधारित दर सीमित फ्लो-आधारित पैकेट फ़िल्टरिंग प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मैपिंग के 8*आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/टिप्पणी कतार शेड्यूलिंग एल्गोरिदम (SP, WRR, SP+WRR) एसीएल
पोर्ट-आधारित जारी करने वाला एसीएल	पोर्ट और वीएलएएन के आधार पर एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मिलान। MAC, गंतव्य MAC पते, IP स्रोत, गंतव्य IP, IP प्रोटोकॉल प्रकार, TCP/UDP पोर्ट, TCP/UDP पोर्ट रेंज, और VLAN, आदि के आधार पर ACL प्रदान करें नैदानिक रखरखाव
पोर्ट मिररिंग, Syslog, पिंग का समर्थन करें	प्रबंधन समारोह
प्रबंधन के लिए CLI, WEB, SNMPv1/v2/v3, Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT का समर्थन करें	अलार्म प्रबंधन
1 तरह के रिले अलार्म आउटपुट, RMON, TRAP का समर्थन करें	सुरक्षा
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0	DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुंच का समर्थन करें, उपयोगकर्ता पदानुक्रमित प्रबंधन, ACL एक्सेस कंट्रोल सूची का समर्थन करें, DDOS, पोर्ट-आधारित MAC फ़िल्टरिंग / बाइंडिंग, MAC ब्लैक होल, IP स्रोत सुरक्षा, पोर्ट अलगाव, ARP संदेश गति सीमा का समर्थन करें एडवांस लेयर 2+ सुविधाएँ
IPv4/IPv6 प्रबंधन	स्थैतिक मार्ग नियामक अनुमोदन
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, क्लास ए
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (सर्ज)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
जानकारी का आदेश देना

मॉडल
