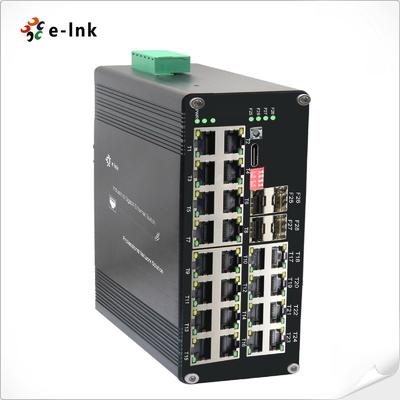

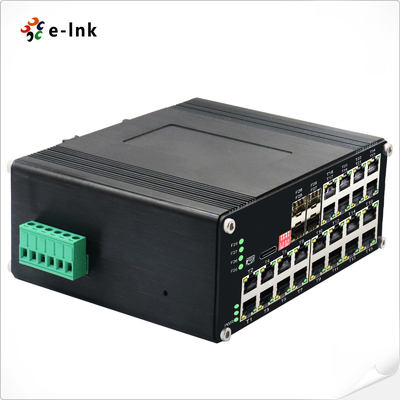

एकीकृत नेटवर्क के लिए औद्योगिक 24 टीपी पोर्ट और 4 फाइबर पोर्ट एसएफपी प्रबंधित ईथरनेट स्विच

औद्योगिक L2+ 24-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000एक्सएसएफपी प्रबंधित ईथरनेट स्विच

अवलोकन

ईटीएच-डीआईएमसी 2424 एमपी श्रृंखला एक औद्योगिक ग्रेड एल 2 + प्रबंधित पीओई + ईथरनेट स्विच है जो

उच्च घनत्व बिजली वितरण को मजबूत नेटवर्किंग क्षमताओं के साथ जोड़ती है।

PoE+ पोर्ट (IEEE 802.3at, 30W प्रति पोर्ट) और 4× 1000Base-X SFP फाइबर अपलिंक, यह कठोर

स्विच कठोर वातावरण में मिशन-महत्वपूर्ण तैनाती के लिए इंजीनियर किया गया है।

प्रमुख विशेषताएं और लाभः
✔ उच्च-शक्ति PoE+ डिजाइनः 24× 10/100/1000Base-T(X) पोर्ट प्रति पोर्ट 30W तक की आपूर्ति करते हैं, समर्थन करते हैं

बिजली की भूख वाले उपकरण जैसे पीटीजेड कैमरे और वायरलेस एपी।
✔ दोहरी मीडिया कनेक्टिविटीः 4× एसएफपी स्लॉट (एकल/मल्टी-मोड, 1/2 कोर) लंबी दूरी के फाइबर को सक्षम करते हैं

रीढ़ की हड्डी की कड़ी।
✔ औद्योगिक विश्वसनीयताः अत्यधिक तापमान (-40°C से +75°C) में कार्य करता है

कंपन प्रतिरोध
✔उन्नत L2+ प्रबंधनः वीएलएएन, QoS, IGMP स्नूपिंग और अनुकूलित यातायात नियंत्रण के लिए पोर्ट मिररिंग।
✔ प्लग-एंड-प्ले सरलताः ऑटो एमडीआई/एमडीआई-एक्स और ऑटो-नियोक्ता स्थापना को सरल बनाते हैं।

विशिष्ट अनुप्रयोग:
• बड़े पैमाने पर आईपी निगरानी प्रणाली (24+ कैमरों को पावर)
• मिश्रित तांबा/फाइबर टोपोलॉजी के साथ औद्योगिक आईओटी नेटवर्क
• आउटडोर वायरलेस मेष नेटवर्क को PoE और फाइबर बैकहॉल की आवश्यकता होती है
• स्मार्ट सिटी इंफ्रास्ट्रक्चर (ट्रैफिक कंट्रोल, स्ट्रीट लाइटिंग)

अपने बेजोड़ 720W कुल PoE बजट और वाहक-ग्रेड स्थायित्व के साथ, ETH-DIMC2424MP श्रृंखला

चुनौतीपूर्ण वातावरण में उच्च शक्ति वाले नेटवर्क उपकरणों को तैनात करने के लिए अंतिम समाधान।

फाइबर विकल्प भविष्य के सबूत अपने नेटवर्क जबकि कठोर डिजाइन 24/7 संचालन जहां मानक सुनिश्चित करता है

स्विच विफल हो जाते हैं।

विशेषताएं

RS232 सीरियल तक पहुंच की आवश्यकता के बिना आसान प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन करें

बंदरगाह

10K बाइट्स जंबो फ्रेम

IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

IP40 एल्यूमीनियम केस

DIN-Rail की स्थापना का समर्थन करता है

-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान

24x10/100/1000Base-T + 4x1000Base-X SFP का समर्थन करें

10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है

IEEE802.3af/at के अनुरूप

DIP स्विच एक कुंजी वीएलएएन, एक कुंजी रिंग प्रबंधन, पीओई रीसेट और 250m पीओई नेटवर्क का समर्थन करता है

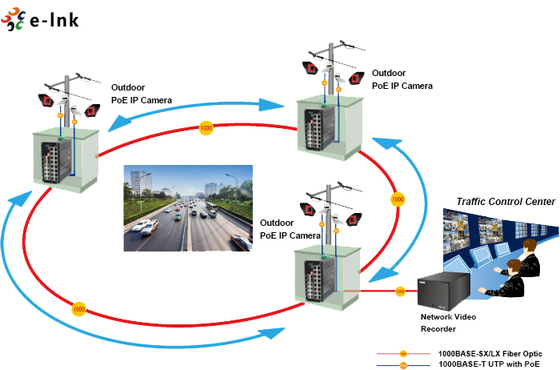

आवेदन

तकनीकी सूचकांक

ईथरनेट
मानक:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d स्पैनिंग ट्री
अग्रेषण और फ़िल्टरिंग दरः	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
पैकेट बफर मेमोरीः	12 एम बिट्स
प्रसंस्करण प्रकार:	स्टोर-एंड-फॉरवर्ड
बैकप्लेन बैंडविड्थ	110Gbps
अधिकतम पैकेट लंबाईः	10K बाइट्स जंबो फ्रेम
पता तालिका आकारः	8K मैक पते
इंटरफेस
कनेक्टरः	24 x आरजे45
RS485:	1 x RS485 (वैकल्पिक)
ऑप्टिकल पोर्टः	4 x 1000Base-X SFP
यूएसबी-सी:	1 x यूएसबी-सी (प्रबंधन के लिए)
RS485 सीरियल इंटरफेस (वैकल्पिक)
भौतिक इंटरफ़ेस	औद्योगिक मानक 3-पिन स्क्रू टर्मिनल
डेटा प्रकार	1Ch RS485 द्विदिश
आरएस-485 संकेत	डेटा+, डेटा-, जीएनडी
सीरियल पोर्ट लाइन की दूरी (कॉपर)	1000 मीटर
बाउड दर	0 ~ 800kbps
PoE (ईथरनेट पर पावर)
मानक:	IEEE 802.3at पावर ओवर ईथरनेट प्लस
	आईईईई 802.3af पावर ओवर ईथरनेट
बंदरगाह:	आरजे45
पावर पिन असाइनमेंट	4/5(+), 7/8(-)
पीओई बजटः	720 वाट तक का पीओई बजट
परिवेशनल
ऑपरेटिंग तापमानः	-40°C से 80°C (-40°F से 176°F)
भंडारण तापमानः	-40°C से 85°C (-40°F से 185°F)
सापेक्ष आर्द्रता:	5% से 95% तक नॉन कंडेनसिंग
एमटीबीएफ	> 200,000 घंटे
विद्युत और यांत्रिक

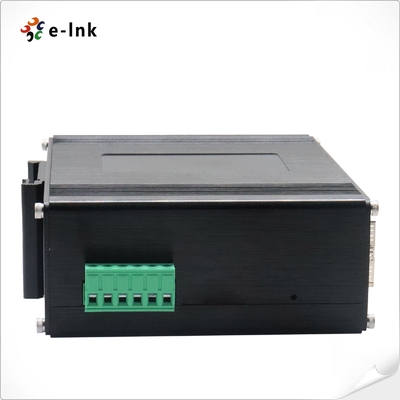

इनपुट पावरः	48 ~ 57 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक)
बिजली की खपतः	अधिकतम 8W. (उपयोग में PoE <720W)
सुरक्षाः
पावर इनपुट अधिभारः	स्वचालित रीसेट करने योग्य
रिवर्स ध्रुवीयता:	वर्तमान
डीआईस्विच
4-अंकीय डीआईपी स्विच फ़ंक्शन	डीआईपी	कार्य	सेटिंग्स
	SW 1	वीएलएएन	चालू - सक्षम	OFF - विकलांग
	SW 2	रिंग प्रबंधन	चालू - सक्षम	OFF - विकलांग
	SW 3 (अपग्रेड किया जाना है)	250m PoE नेटवर्क	चालू - सक्षम	OFF - विकलांग
	SW 4 (अपग्रेड किया जाना है)	PoE रीसेट करें	चालू - सक्षम	OFF - विकलांग
एलईडी संकेतक:
शक्तिः	शक्ति स्थिति
ईथरनेट (प्रति पोर्ट):	संबंध/कार्यकलाप
पीओई	पीओई स्थिति (टी1 से टी24)
फाइबर:	गीगाबिट एसएफपी पोर्टः F25~F28
आयाम (WxDxH):	155 x 115 x 85 मिमी
वजनः	1.2 किलो
आवरणः	एल्यूमीनियम केस
माउंटिंग विकल्पः	डीआईएन-रेल माउंट
सॉफ्टवेयर विशेषताएं
अपर्याप्तता प्रोटोकॉल	STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें
मल्टीकास्ट समर्थन	IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q
वीएलएएन	समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन
समय प्रबंधन	एसएनटीपी
QOS	प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा प्रवाह आधारित पैकेट फ़िल्टरिंग 8*प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मानचित्रण की आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/नोट कतार अनुसूची एल्गोरिथ्म (SP, WRR, SP+WRR)
एसीएल	बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मेल खाती है. मैक, गंतव्य मैक पता, आईपी स्रोत, गंतव्य आईपी, आईपी प्रोटोकॉल प्रकार, टीसीपी/यूडीपी पोर्ट, टीसीपी/यूडीपी पोर्ट रेंज, और वीएलएएन आदि के आधार पर एसीएल प्रदान करें
पीओई प्रबंधन	पीओई बिजली आपूर्ति की कुल शक्ति सीमा पीओई आउटपुट पावर आवंटन PoE आउटपुट प्राथमिकता विन्यास पीओई कार्यरत स्थिति पीओई ऑपरेशन का शेड्यूल
नैदानिक रखरखाव	पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें
प्रबंधन कार्य	समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT
अलार्म प्रबंधन	समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP
सुरक्षा	ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल पहुँच नियंत्रण सूची का समर्थन करें, डीडीओएस, पोर्ट आधारित मैक फ़िल्टरिंग/बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट अलगाव, एआरपी संदेश गति सीमा का समर्थन करें
उन्नत परत 2+ विशेषताएं	IPv4/IPv6 प्रबंधन स्थिर मार्ग
नियामक अनुमोदन
आईएसओ9001, सीई, आरओएचएस, एफसीसी
EN55022:2010+AC: 2011, वर्ग A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
एन 61000-3-3: 2013
EN55024:2010
आईईसी 61000-4-2: 2008 (ईएसडी)
आईईसी 61000-4-3: 2010 (आरएस)
IEC 61000-4-4: 2012 (EFT)
आईईसी 61000-4-5: 2014 (उदय)
आईईसी 61000-4-6: 2013 (सीएस)
आईईसी 61000-4-8: 2009 (पीएफएमएफ)
