औद्योगिक एसएफपी+ 8 टीपी पोर्ट और 6 फाइबर पोर्ट एकीकृत नेटवर्क के लिए प्रबंधित ईथरनेट स्विच

औद्योगिक L2+ 8-पोर्ट 10/100/1000T + 4-पोर्ट 1G SFP + 2-पोर्ट 10G SFP+ प्रबंधित ईथरनेट स्विच

अवलोकन

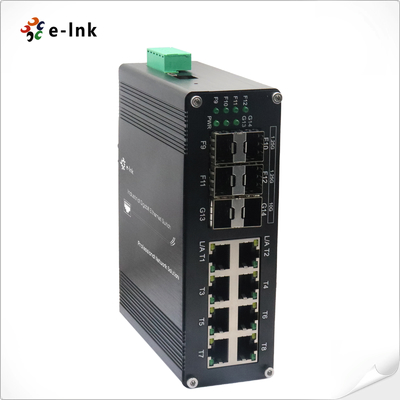

ETH-IMC2408M श्रृंखला एक औद्योगिक प्रबंधित बहु-गीगाबिट ईथरनेट स्विच है जिसे

उच्च प्रदर्शन वाले नेटवर्किंग के लिए 8× गीगाबिट कॉपर पोर्ट, 4× 1G

एसएफपी स्लॉट, और 2 × 10G एसएफपी + पोर्ट, यह कठोर स्विच असाधारण कनेक्टिविटी लचीलापन प्रदान करता है

बैंडविड्थ-गहन अनुप्रयोग।

प्रमुख विशेषताएं और लाभः
✔ हाइब्रिड पोर्ट कॉन्फ़िगरेशनः
- ऑटो एमडीआई/एमडीआई-एक्स के साथ 8× 10/100/1000बेस-टी ((एक्स) आरजे45 पोर्ट
- 4× 1000Base-X SFP स्लॉट (1G)
- उच्च गति अपलिंक के लिए 2× 10G SFP+ पोर्ट

✔ भविष्य के लिए फाइबर समर्थनः
- 1G और 10G ऑप्टिक्स दोनों के साथ संगत
- एकल-मोड/मल्टी-मोड (1/2 कोर) SFP/SFP+ मॉड्यूल का समर्थन करता है
- 80 किमी तक लंबी दूरी की कनेक्टिविटी (उपयुक्त ऑप्टिक्स के साथ) को सक्षम करता है

✔ औद्योगिक स्तर की विश्वसनीयता:
- -40°C से +75°C परिचालन तापमान सीमा
- डीआईएन-रेल या दीवार माउंटिंग विकल्प
- अधिभार संरक्षण और कंपन प्रतिरोध

✔ उन्नत प्रबंधन:
- वीएलएएन, QoS, और IGMP snooping
- बंदरगाह का दर्पण और यातायात की प्राथमिकता
- वेब/सीएलआई/एसएनएमपी प्रबंधन इंटरफेस

आदर्श अनुप्रयोग:
• 4K आईपी कैमरों के साथ उच्च बैंडविड्थ निगरानी प्रणाली
• 10जी अपलिंक की आवश्यकता वाले औद्योगिक बैकबोन नेटवर्क
• 5G/Wi-Fi 6 तैनाती के लिए वायरलेस एग्रीगेशन पॉइंट
• स्मार्ट परिवहन प्रणाली (आईटीएस, रेलवे संचार)

1G एक्सेस पोर्ट और 10G फाइबर अपलिंक के अपने अनूठे संयोजन के साथ, ETH-IMC2408M सीरीज

किनारे के उपकरणों और कोर नेटवर्क के बीच की खाई को पाटता है।

बढ़ते नेटवर्क के लिए स्केलेबल बैंडविड्थ प्रदान करते हुए कठोर परिस्थितियों में विश्वसनीय संचालन

मांगें।

विशेषताएं

RS232 तक पहुंच की आवश्यकता के बिना आसान प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन करें

सीरियल पोर्ट

9K बाइट्स जंबो फ्रेम

IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

IP40 एल्यूमीनियम केस

DIN-Rail की स्थापना का समर्थन करता है

-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान

8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP का समर्थन करें

10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है

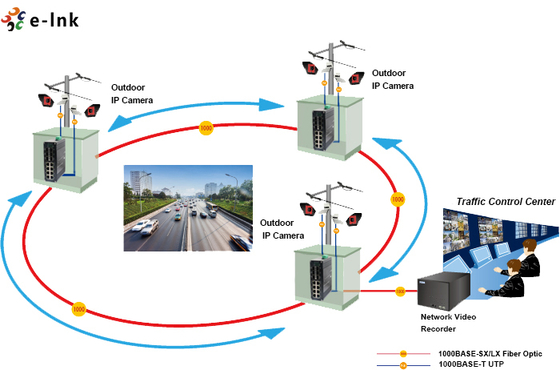

आवेदन

तकनीकी सूचकांक

ईथरनेट
मानक:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d स्पैनिंग ट्री
अग्रेषण और फ़िल्टरिंग दरः	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
पैकेट बफर मेमोरीः	12 एम बिट्स
प्रसंस्करण प्रकार:	स्टोर-एंड-फॉरवर्ड
बैकप्लेन बैंडविड्थ	110Gbps
अधिकतम पैकेट लंबाईः	9K बाइट्स जंबो फ्रेम
पता तालिका आकारः	8K मैक पते
इंटरफेस
कनेक्टरः	8 x आरजे45
RS485:	1 x RS485 (वैकल्पिक)
ऑप्टिकल पोर्टः	4 x 1000Base-X SFP 2 x 10G बेस-एसआर/एलआर एसएफपी+
यूएसबी-सी:	1 x यूएसबी-सी (प्रबंधन के लिए)
RS485 सीरियल इंटरफेस (वैकल्पिक)
भौतिक इंटरफ़ेस	औद्योगिक मानक 3-पिन स्क्रू टर्मिनल
डेटा प्रकार	1Ch RS485 द्विदिश
आरएस-485 संकेत	डेटा+, डेटा-, जीएनडी
सीरियल पोर्ट लाइन की दूरी (कॉपर)	1000 मीटर
बाउड दर	0 ~ 800kbps
परिवेशनल
ऑपरेटिंग तापमानः	-40°C से 80°C (-40°F से 176°F)
भंडारण तापमानः	-40°C से 85°C (-40°F से 185°F)
सापेक्ष आर्द्रता:	5% से 95% तक नॉन कंडेनसिंग
एमटीबीएफ	> 200,000 घंटे
विद्युत और यांत्रिक
इनपुट पावरः	12~48 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक)
बिजली की खपतः	अधिकतम 8W. (उपयोग में PoE < 240W)
सुरक्षाः
पावर इनपुट अधिभारः	स्वचालित रीसेट करने योग्य
रिवर्स ध्रुवीयता:	वर्तमान

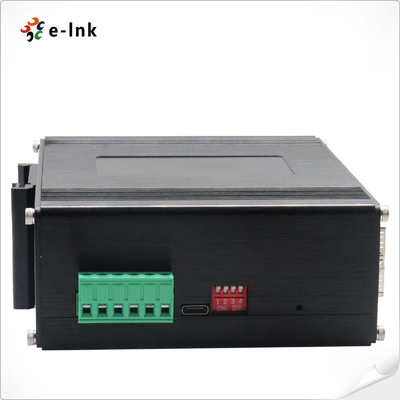

डीआईस्विच
4-अंकीय डीआईपी स्विच फ़ंक्शन	डीआईपी	कार्य	सेटिंग्स
	SW 1	वीएलएएन	चालू - सक्षम	OFF - विकलांग
	SW 2	रिंग प्रबंधन	चालू - सक्षम	OFF - विकलांग
	SW 3	आरक्षित	आरक्षित	OFF - आरक्षित
	SW 4	आरक्षित	आरक्षित	OFF - आरक्षित

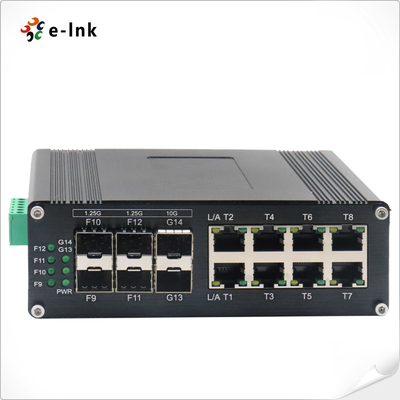

एलईडी संकेतक:
पीडब्ल्यूआर:	शक्ति स्थिति
ईथरनेट (प्रति पोर्ट):	संबंध/कार्यकलाप
फाइबर:	गीगाबिट SFP पोर्ट: F9~F12
	10G SFP+ पोर्ट: F13, F14
आयाम (WxDxH):	149 x 114 x 50 मिमी
वजनः	0.55 किलो
आवरणः	एल्यूमीनियम केस
माउंटिंग विकल्पः	डीआईएन-रेल माउंट
सॉफ्टवेयर विशेषताएं
अपर्याप्तता प्रोटोकॉल	STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें
मल्टीकास्ट समर्थन	IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q
वीएलएएन	समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन
समय प्रबंधन	एसएनटीपी
QOS	प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा प्रवाह आधारित पैकेट फ़िल्टरिंग 8*प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मानचित्रण की आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/नोट कतार अनुसूची एल्गोरिथ्म (SP, WRR, SP+WRR)
एसीएल	बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मेल खाती है. मैक, गंतव्य मैक पता, आईपी स्रोत, गंतव्य आईपी, आईपी प्रोटोकॉल प्रकार, टीसीपी/यूडीपी पोर्ट, टीसीपी/यूडीपी पोर्ट रेंज, और वीएलएएन आदि के आधार पर एसीएल प्रदान करें
नैदानिक रखरखाव	पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें
प्रबंधन कार्य	समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट ((IPv4/IPv6), क्लाउड/MQTT
अलार्म प्रबंधन	समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP
सुरक्षा	ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल पहुँच नियंत्रण सूची का समर्थन करें, डीडीओएस, पोर्ट आधारित मैक फ़िल्टरिंग/बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट अलगाव, एआरपी संदेश गति सीमा का समर्थन करें
उन्नत परत 2+ विशेषताएं	IPv4/IPv6 प्रबंधन स्थिर मार्ग
नियामक अनुमोदन
आईएसओ9001, सीई, आरओएचएस, एफसीसी
EN55022:2010+AC: 2011, वर्ग A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
एन 61000-3-3: 2013
EN55024:2010
आईईसी 61000-4-2: 2008 (ईएसडी)
आईईसी 61000-4-3: 2010 (आरएस)
IEC 61000-4-4: 2012 (EFT)
आईईसी 61000-4-5: 2014 (उदय)
आईईसी 61000-4-6: 2013 (सीएस)
आईईसी 61000-4-8: 2009 (पीएफएमएफ)
