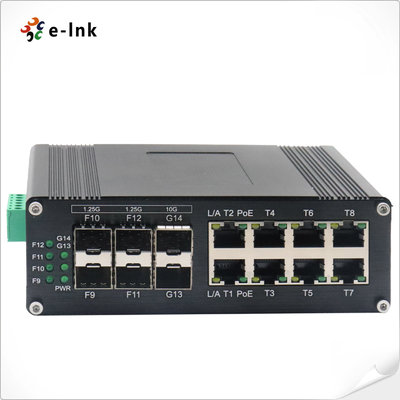

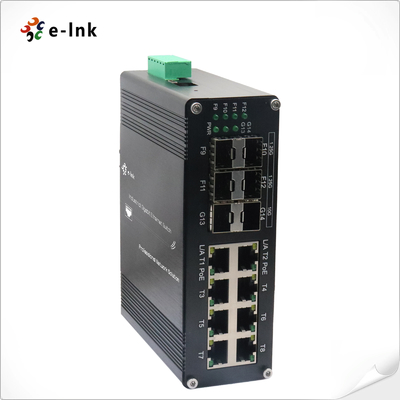

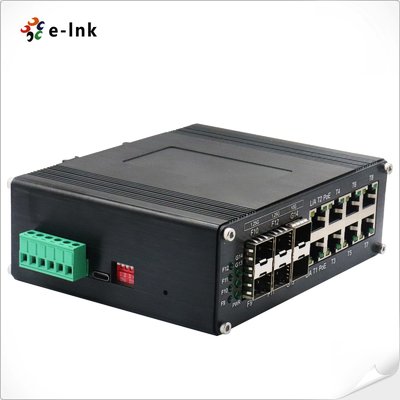

एकीकृत नेटवर्क के लिए औद्योगिक 8 टीपी पोर्ट और 6 फाइबर पोर्ट एसएफपी+ प्रबंधित ईथरनेट स्विच

औद्योगिक L2+ 8-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1G SFP + 2-पोर्ट 10G SFP+ प्रबंधित ईथरनेट स्विच

अवलोकन

ETH-IMC2408MP सीरीज एक औद्योगिक ग्रेड L2+ प्रबंधित बहु-गीगाबिट PoE+ स्विच है जो

उन्नत फाइबर कनेक्टिविटी के साथ उच्च-शक्ति पोई वितरण को जोड़ती है। 8 × गीगाबिट पोई + पोर्ट की विशेषता है

(802.3at, 30W/पोर्ट), 4× 1G SFP स्लॉट, और 2× 10G SFP+ अपलिंक, यह कठोर स्विच इंजीनियर है

कठोर वातावरण में बैंडविड्थ-गहन, पावर-ओवर-ईथरनेट अनुप्रयोगों के लिए।

प्रमुख विशेषताएं और लाभः
✔ उच्च-शक्ति वाले PoE+ डिजाइनः
- 8× 10/100/1000बेस-टी ((एक्स) पोर्ट प्रति पोर्ट 30W तक की आपूर्ति करते हैं
- उच्च मांग वाले कई उपकरणों को बिजली देने के लिए 240W कुल PoE बजट

✔ मल्टी-गीगाबिट फाइबर कनेक्टिविटी:
- 4× 1000Base-X SFP स्लॉट (1G) + 2× 10G SFP+ पोर्ट
- एकल-मोड/मल्टी-मोड (1/2 कोर) मॉड्यूल का समर्थन करता है
- लघु दूरी से 80 किमी+ तक के लचीले फाइबर टोपोलॉजी को सक्षम करता है

✔ औद्योगिक विश्वसनीयताः
- -40°C से +75°C परिचालन तापमान सीमा
- डीआईएन-रेल या दीवार माउंटिंग विकल्प
- ईएमआई/ज्वार सुरक्षा (EN61000-6-2/4 के अनुरूप)

✔ उन्नत L2+ प्रबंधन:
- वीएलएएन, क्यूओएस और पीओई बिजली प्रबंधन
- अनुकूलित मल्टीकास्ट यातायात के लिए IGMP snooping
- दोहरी फर्मवेयर छवियां विफलता-सुरक्षित संचालन के लिए

आदर्श अनुप्रयोग:
• उच्च-रिज़ॉल्यूशन निगरानी प्रणाली (PTZ कैमरे 10G बैकहॉल के साथ)
• आउटडोर वायरलेस नेटवर्क (फाइबर एग्रीगेशन के साथ PoE संचालित WAP)
• मिश्रित PoE और फाइबर आवश्यकताओं के साथ औद्योगिक स्वचालन
• परिवहन अवसंरचना (सुरंग/पुल निगरानी प्रणाली)

उच्च शक्ति वाले PoE, 1G एक्सेस पोर्ट और 10G फाइबर अपलिंक के अपने अनूठे संयोजन के साथ,

ETH-IMC2408MP श्रृंखला आधुनिक औद्योगिक नेटवर्क के लिए बेजोड़ बहुमुखी प्रतिभा प्रदान करती है।

कठोर डिजाइन चरम परिस्थितियों में 24/7 संचालन सुनिश्चित करता है जबकि स्केलेबल बैंडविड्थ प्रदान करता है

और बढ़ते आईओटी तैनाती के लिए शक्ति।

विशेषताएं

DIP स्विच एक कुंजी वीएलएएन, एक कुंजी रिंग प्रबंधन, पीओई रीसेट और 250m पीओई का समर्थन करता है

नेटवर्क

RS232 तक पहुंच की आवश्यकता के बिना आसान प्रबंधन के लिए यूएसबी-सी पोर्ट कनेक्ट करने का समर्थन करें

सीरियल पोर्ट

9K बाइट्स जंबो फ्रेम

IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)

IP40 एल्यूमीनियम केस

DIN-Rail की स्थापना का समर्थन करता है

8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+ का समर्थन करें

10/100/1000 एमबीपीएस आरजे45 पोर्ट पूर्ण/आधा-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है

IEEE802.3af/at के अनुरूप

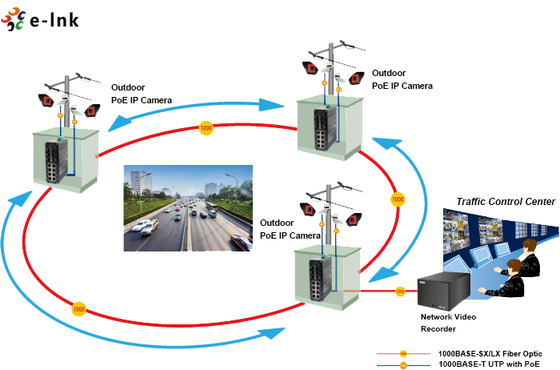

आवेदन

तकनीकी सूचकांक

ईथरनेट
मानक:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d स्पैनिंग ट्री
अग्रेषण और फ़िल्टरिंग दरः	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
पैकेट बफर मेमोरीः	12 एम बिट्स
प्रसंस्करण प्रकार:	स्टोर-एंड-फॉरवर्ड
बैकप्लेन बैंडविड्थ	110Gbps
अधिकतम पैकेट लंबाईः	9K बाइट्स जंबो फ्रेम
पता तालिका आकारः	8K मैक पते
इंटरफेस
कनेक्टरः	8 x आरजे45
RS485:	1 x RS485 (वैकल्पिक)
ऑप्टिकल पोर्टः	4 x 1000Base-X SFP 2 x 10G बेस-एसआर/एलआर एसएफपी+
यूएसबी-सी:	1 x यूएसबी-सी (प्रबंधन के लिए)
RS485 सीरियल इंटरफेस (वैकल्पिक)
भौतिक इंटरफ़ेस	औद्योगिक मानक 3-पिन स्क्रू टर्मिनल
डेटा प्रकार	1Ch RS485 द्विदिश
आरएस-485 संकेत	डेटा+, डेटा-, जीएनडी
सीरियल पोर्ट लाइन की दूरी (कॉपर)	1000 मीटर
बाउड दर	0 ~ 800kbps
PoE (ईथरनेट पर पावर)
मानक:	IEEE 802.3at पावर ओवर ईथरनेट प्लस
	आईईईई 802.3af पावर ओवर ईथरनेट
बंदरगाह:	आरजे45
पावर पिन असाइनमेंट	4/5(+), 7/8(-)
पीओई बजटः	240 वाट तक का पीओई बजट
परिवेशनल
ऑपरेटिंग तापमानः	-40°C से 80°C (-40°F से 176°F)
भंडारण तापमानः	-40°C से 85°C (-40°F से 185°F)
सापेक्ष आर्द्रता:	5% से 95% तक नॉन कंडेनसिंग
एमटीबीएफ	> 200,000 घंटे
विद्युत और यांत्रिक
इनपुट पावरः	48 ~ 57 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक)
बिजली की खपतः	अधिकतम 8W. (उपयोग में PoE < 240W)
सुरक्षाः
पावर इनपुट अधिभारः	स्वचालित रीसेट करने योग्य
रिवर्स ध्रुवीयता:	वर्तमान
डीआईस्विच
4-अंकीय डीआईपी स्विच फ़ंक्शन	डीआईपी	कार्य	सेटिंग्स
	SW 1	वीएलएएन	चालू - सक्षम	OFF - विकलांग
	SW 2	रिंग प्रबंधन	चालू - सक्षम	OFF - विकलांग
	SW 3 (अपग्रेड किया जाना है)	250m PoE नेटवर्क	चालू - सक्षम	OFF - विकलांग
	SW 4 (अपग्रेड किया जाना है)	PoE रीसेट करें	चालू - सक्षम	OFF - विकलांग
एलईडी संकेतक:
पीडब्ल्यूआर:	शक्ति स्थिति
ईथरनेट (प्रति पोर्ट):	संबंध/कार्यकलाप
पीओई (वैकल्पिक)	पीओई स्थिति
फाइबर:	गीगाबिट SFP पोर्ट: F9~F12
	10G SFP+ पोर्ट: F13, F14
आयाम (WxDxH):	149 x 114 x 50 मिमी
वजनः	0.55 किलो
आवरणः	एल्यूमीनियम केस
माउंटिंग विकल्पः	डीआईएन-रेल माउंट
सॉफ्टवेयर विशेषताएं
अपर्याप्तता प्रोटोकॉल	STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें
मल्टीकास्ट समर्थन	IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q
वीएलएएन	समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल वीएलएएन
समय प्रबंधन	एसएनटीपी
QOS	प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा प्रवाह आधारित पैकेट फ़िल्टरिंग 8*प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मानचित्रण की आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/नोट कतार अनुसूची एल्गोरिथ्म (SP, WRR, SP+WRR)
एसीएल	बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मेल खाती है. मैक, गंतव्य मैक पता, आईपी स्रोत, गंतव्य आईपी, आईपी प्रोटोकॉल प्रकार, टीसीपी/यूडीपी पोर्ट, टीसीपी/यूडीपी पोर्ट रेंज, और वीएलएएन आदि के आधार पर एसीएल प्रदान करें
पीओई प्रबंधन	पीओई बिजली आपूर्ति की कुल शक्ति सीमा पीओई आउटपुट पावर आवंटन PoE आउटपुट प्राथमिकता विन्यास पीओई कार्यरत स्थिति पीओई ऑपरेशन का शेड्यूल
नैदानिक रखरखाव	पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें
प्रबंधन कार्य	समर्थन CLI, WEB, SNMPv1/v2/v3, प्रबंधन के लिए Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट ((IPv4/IPv6), क्लाउड/MQTT
अलार्म प्रबंधन	समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP
सुरक्षा	ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल पहुँच नियंत्रण सूची का समर्थन करें, डीडीओएस, पोर्ट आधारित मैक फ़िल्टरिंग/बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट अलगाव, एआरपी संदेश गति सीमा का समर्थन करें
उन्नत परत 2+ विशेषताएं	IPv4/IPv6 प्रबंधन स्थिर मार्ग
नियामक अनुमोदन
आईएसओ9001, सीई, आरओएचएस, एफसीसी
EN55022:2010+AC: 2011, वर्ग A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
एन 61000-3-3: 2013
EN55024:2010
आईईसी 61000-4-2: 2008 (ईएसडी)
आईईसी 61000-4-3: 2010 (आरएस)
IEC 61000-4-4: 2012 (EFT)
आईईसी 61000-4-5: 2014 (उदय)
आईईसी 61000-4-6: 2013 (सीएस)
आईईसी 61000-4-8: 2009 (पीएफएमएफ)

ऑर्डर करने की जानकारी
