उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कनेक्टर: | 802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 3 x RJ45 (पोर्ट 1 से 3) | ऑप्टिकल पोर्ट: | 1 एक्स एससी 1000बेस-एक्स |
|---|---|---|---|
| पावर पिन असाइनमेंट: | 4/5(+), 7/8(-) | आयाम (डब्ल्यूएक्सडीएक्सएच): | 95 x 70 x 30 मिमी |
| वजन: | 0.3 किग्रा | बढ़ते विकल्प: | डीआईएन-रेल / वॉल-माउंट |

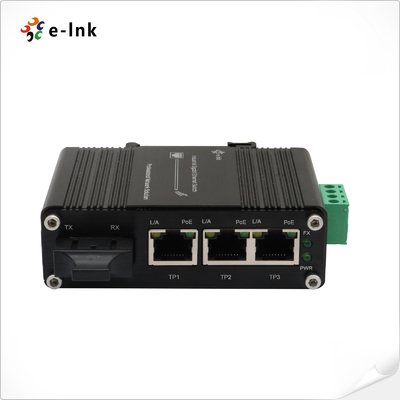

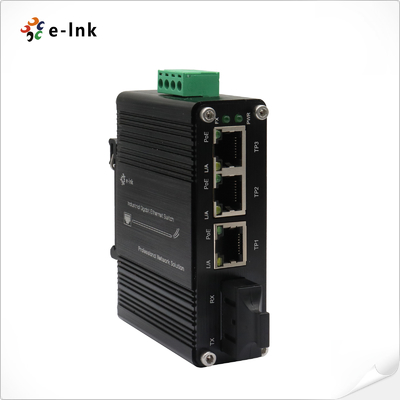

मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T 802.3at PoE + 1-पोर्ट 1000X SC ईथरनेट स्विच 12~48VDC इनपुट और वोल्टेज बूस्टर के साथ
अवलोकन
LNK-IMC103GP सीरीज़ एक कॉम्पैक्ट लेकिन मजबूत अनमैनेज्ड इंडस्ट्रियल PoE+ स्विच है जिसे
कठोर वातावरण में तैनाती के लिए डिज़ाइन किया गया है। 3× 10/100/1000Base-T PoE+ पोर्ट (802.3at, 30W/पोर्ट)
और 1× 1000Base-X SC फाइबर पोर्ट को मिलाकर, यह स्पेस-सेविंग स्विच विश्वसनीय बिजली और कनेक्टिविटी प्रदान करता है
चरम स्थितियों में।
मुख्य विशेषताएं और लाभ:
✔ इंडस्ट्रियल-ग्रेड PoE+ समाधान:
- IP कैमरों/WAPs को बिजली देने के लिए 3× गीगाबिट PoE पोर्ट (प्रत्येक 30W तक)
- बिल्ट-इन वोल्टेज बूस्टर व्यापक 12-48VDC इनपुट रेंज का समर्थन करता है
- सौर/पवन-संचालित प्रतिष्ठानों के लिए आदर्श
✔ कठोर डिज़ाइन:
- -40°C से +75°C ऑपरेटिंग तापमान
- कंपन/शॉक प्रतिरोधी निर्माण
- विश्वसनीयता के लिए 100% बर्न-इन परीक्षण किया गया
✔ सरलीकृत कनेक्टिविटी:
- शोर-प्रतिरोधी लंबी दूरी के लिंक के लिए SC फाइबर पोर्ट
- ऑटो-नेगोशिएशन के साथ प्लग-एंड-प्ले ऑपरेशन
- DIN-रेल या वॉल माउंटिंग विकल्प
✔ प्रमाणित विश्वसनीयता:
- CE/FCC अनुरूप
- सर्ज सुरक्षा (EN61000-6-2/4)
- EMI परिरक्षण के लिए धातु आवास
आदर्श अनुप्रयोग:
• आउटडोर सौर-संचालित निगरानी प्रणाली
• परिवहन बुनियादी ढांचा (सड़क किनारे/सुरंग निगरानी)
• रिमोट इंडस्ट्रियल IoT तैनाती
• कठोर वातावरण वायरलेस नेटवर्क
PoE+, फाइबर कनेक्टिविटी और व्यापक वोल्टेज इनपुट के अपने अनूठे संयोजन के साथ, LNK-IMC103GP
सीरीज़ औद्योगिक एज नेटवर्क के लिए एक लागत प्रभावी, रखरखाव-मुक्त समाधान प्रदान करती है। स्विच का
कॉम्पैक्ट फॉर्म फैक्टर और कठोर डिज़ाइन इसे स्पेस-बाधित प्रतिष्ठानों के लिए एकदम सही बनाता है जहां
विश्वसनीयता महत्वपूर्ण है।
विशेषताएँ
► 12~48VDC व्यापक रेंज बिजली इनपुट बिजली बूस्टर फ़ंक्शन के साथ
► 90W तक PoE बजट (48VDC), 90W PoE बजट (24VDC), 60W PoE बजट (12VDC)
► फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन का समर्थन करता है
► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
► IP40 एल्यूमीनियम केस

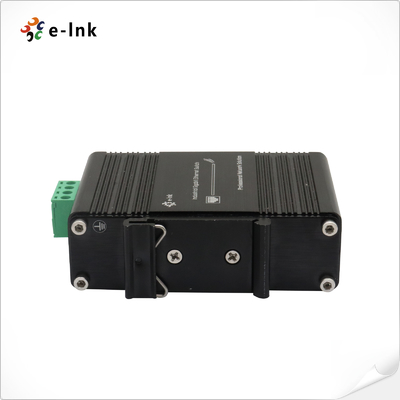

► DIN-रेल और वॉल-माउंट इंस्टॉलेशन का समर्थन करता है
► पर्यावरणीय रूप से कठोर -40°C से 75°C(-40°F से 167°F) ऑपरेटिंग तापमान
► IEEE 802.3at PoE+ इंजेक्टर (पोर्ट-1 से पोर्ट-3) के साथ 3 10/100/1000BASET RJ45 ऑटो-MDI/MDI-X पोर्ट
► 1 1000Base-X SC पोर्ट

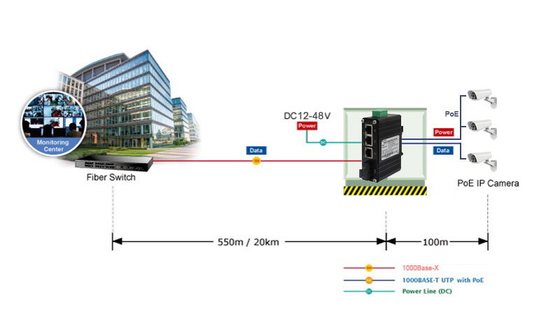

अनुप्रयोग
तकनीकी सूचकांक
| ईथरनेट | |
| मानक: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल | |
| IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
| प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
| फॉरवर्ड फ़िल्टर दर: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| पैकेट बफर मेमोरी: | 4 Mbit |
| स्विच फैब्रिक: | 12Gbps |
| अधिकतम पैकेट लंबाई: | 9K बाइट्स |
| पता तालिका आकार | 2K MAC पते |
| इंटरफ़ेस | |
| कनेक्टर: | 802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 3 x RJ45 (पोर्ट 1 से 3) |
| ऑप्टिकल पोर्ट: | 1 x SC 1000Base-X |
| PoE (ईथरनेट पर बिजली) | |
| मानक: | IEEE 802.3at ईथरनेट प्लस पर बिजली |
| IEEE 802.3af ईथरनेट पर बिजली | |
| पोर्ट: | RJ45 |
| पावर पिन असाइनमेंट | 4/5(+), 7/8(-) |
| PoE बजट: | 90-वाट तक PoE बजट (48VDC), 90-वाट PoE बजट (24VDC), 60-वाट PoE बजट (12VDC) |
| विद्युत और यांत्रिक | |
| इनपुट पावर: | 12~48VDC, 2-पिन टर्मिनल ब्लॉक |
| बिजली की खपत: | <95W (गैर-PoE<6W) |
| एलईडी संकेतक: | |
| PWR: | पावर स्थिति |
| L/A: | ईथरनेट लिंक स्थिति |
| FX: | फाइबर लिंक स्थिति |
| PoE: | PoE स्थिति |
| आयाम (WxDxH): | 95 x 70 x 30 मिमी |
| वज़न: | 0.3Kg |
| आवरण: | एल्यूमीनियम केस |
| माउंटिंग विकल्प: | DIN-रेल / वॉल-माउंट |
| पर्यावरण | |
| ऑपरेटिंग तापमान: | -40°C से 75°C (-40°F से 167°F) |
| भंडारण तापमान: | -40°C से 85°C (-40°F से 185°F) |
| सापेक्षिक आर्द्रता: | 5% से 95% गैर-संघनक |
| MTBF | > 200,000 घंटे |
| नियामक अनुमोदन | |
| ISO9001, CE, FCC, RoHS | |
|
EMI: EN55022:2010+AC: 2011, क्लास ए EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (सर्ज) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
आदेश जानकारी
| मॉडल | विवरण |
| LNK-IMC103GP | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T 802.3at PoE + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच 12~48VDC इनपुट और वोल्टेज बूस्टर के साथ, SC फाइबर पोर्ट, मल्टीमोड, डुअल फाइबर, 850nm, 550m |
| LNK-IMC103GP-20 | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T 802.3at PoE + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच 12~48VDC इनपुट और वोल्टेज बूस्टर के साथ, SC फाइबर पोर्ट, सिंगल मोड, डुअल फाइबर, 1310nm, 20km |
| LNK-IMC103GPS-20A | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T 802.3at PoE + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच 12~48VDC इनपुट और वोल्टेज बूस्टर के साथ, SC फाइबर पोर्ट, सिंगल मोड, सिंगल फाइबर, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GPS-20B | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T 802.3at PoE + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच 12~48VDC इनपुट और वोल्टेज बूस्टर के साथ, SC फाइबर पोर्ट, सिंगल मोड, सिंगल फाइबर, 1550nm TX/1310nm RX, 20km |
| माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
| पावर विकल्प | ► 12~48VDC बिजली आपूर्ति। टर्मिनल ब्लॉक के लिए ओपन वायर |
| ► बिजली आपूर्ति अलग से खरीदी जानी है। |
