उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Power Output: | 20W 19VDC (Terminal Block) | Power Consumption: | 25W Max |
---|---|---|---|
Dimensions (WxDxH): | 95 x 70 x 30 mm | Weight: | 0.25Kg |
Casing: | Aluminum case | Mounting: | DIN-Rail/Wall-mount |

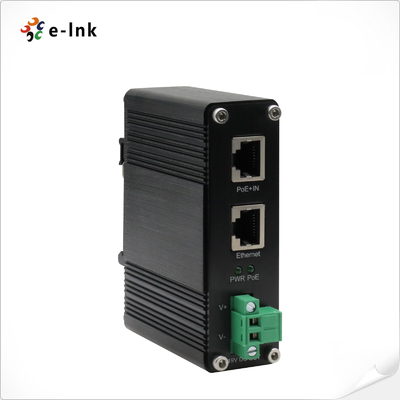

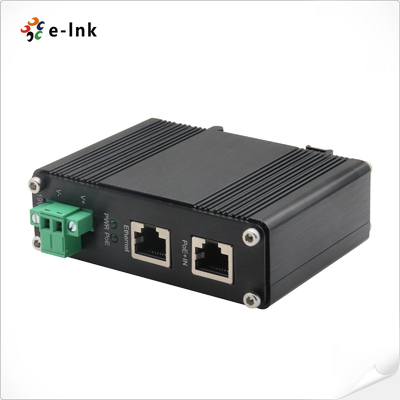

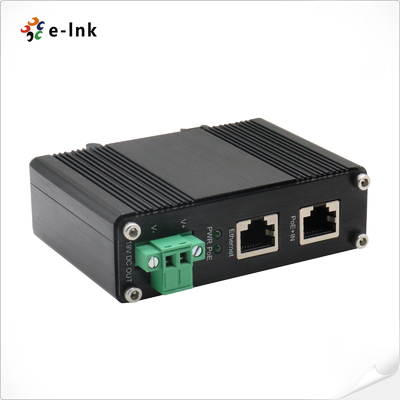

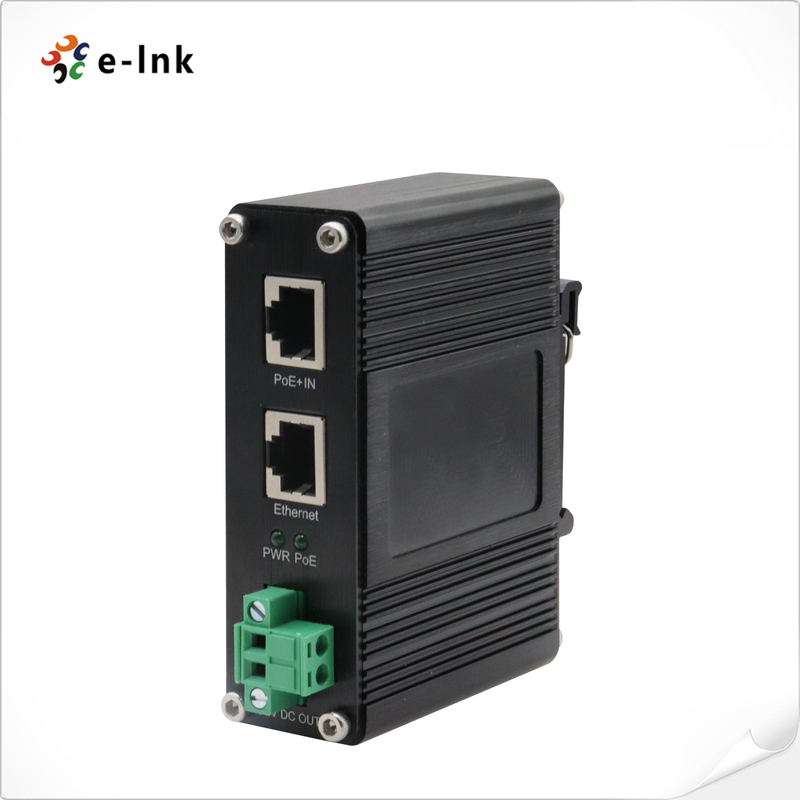

अवलोकनThe LNK-INS301-19V Series is an industrial-grade Gigabit PoE splitter designed to provide Gigabit data via an RJ-45 Ethernet port and 19VDC power output through a screw terminal block for non-PoE devicesयह अलग-अलग बिजली लाइनों की आवश्यकता को समाप्त करता है, स्थापना लागत को काफी कम करता है। डीडी उपकरण के रूप में कार्य करते हुए, यह IEEE802 द्वारा संचालित होता है।3af/at PoE स्विच या LNK-INJ301 PoE इंजेक्टर के साथ जोड़ा गया. गीगाबिट गति तक का समर्थन करते हुए, यह 100 मीटर तक की दूरी पर बिजली और डेटा प्रदान करता है। प्लग-एंड-प्ले डिजाइन के साथ, कोई कॉन्फ़िगरेशन या उपकरण की आवश्यकता नहीं है, आसान स्थापना सुनिश्चित करता है,लचीलापन, और औद्योगिक वातावरण के लिए उच्च विश्वसनीयता।
विशेषताएं
PoE इनपुट से बिजली और डेटा को विभाजित करता है
एक आरजे-45 पीओई पोर्ट (डेटा और पावर इन)
एक आरजे-45 पोर्ट (डेटा आउट)
एक 5 वीडीसी आउटपुट (2-पिन टर्मिनल ब्लॉक)
IEEE802.3af/at PoE का समर्थन करें
10/100/1000बेस-टी का समर्थन करें
100 मीटर तक की दूरी
आउटपुट पावर के लिए शॉर्ट सर्किट सुरक्षा
IP40 टिकाऊ धातु आवास और पंखे के बिना

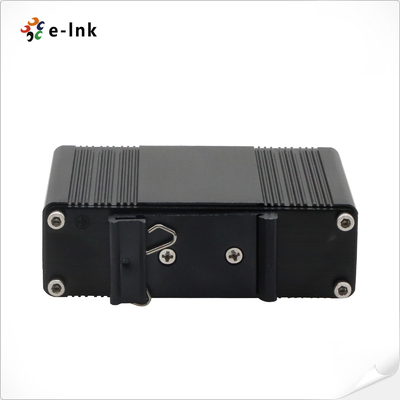

डिन रेल और दीवार-माउंट इंस्टॉलेशन का समर्थन
पीओई निदान के लिए व्यापक एलईडी संकेत
व्यापक संचालन तापमान -40 ~ 80°C
तकनीकी सूचकांक
ईथरनेट |
|
मानक: | आईईईई 802.3 10बेस-टी ईथरनेट |
IEEE 802.3u 100Base-TX फास्ट ईथरनेट | |
IEEE 802.3ab 1000Base-T गीगाबिट ईथरनेट | |
IEEE802.3af पावर ओवर ईथरनेट | |
IEEE802.3at पावर ओवर ईथरनेट | |
प्रसंस्करण प्रकार: | आगे |
अर्ध-द्वैध, पूर्ण-द्वैध | |
आगे फ़िल्टर दरः | 1,488,000pps (1000Mbps) |
केबलिंग: | 1000Base-T: Cat5 या उससे ऊपर |
अधिकतम दूरीः | कैट5 यूटीपी 100 मीटर तक |
इंटरफ़ेसः | ¢ PoE (पावर + डेटा) ¢ इनपुट पोर्टः 1 x RJ-45 10/100/1000बेस-टी |
डेटा आउट पोर्टः 2 x आरजे-45 10/100/1000बेस-टी | |
डीसी आउट/इन प्लग कनेक्टर: 1 हटाने योग्य 5-पिन टर्मिनल ब्लॉक | |
ईथरनेट पर पावर | |
पीओई मानकः | IEEE 802.3af/at पावर ओवर ईथरनेट |
उन उपकरणों की संख्या जिन्हें संचालित किया जा सकता है: |
1 (DC19V) (उपकरण की शक्ति आवश्यकता के आधार पर भिन्न होता है; 20 वाट से अधिक नहीं हो सकता है) |
पर्यावरण | |
ऑपरेटिंग तापमानः | -40°C से 80°C (-40°F से 176°F) |
भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) |
सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग |
एमटीबीएफः | >200,000 घंटे |
विद्युत और यांत्रिक | |
पावर आउटपुटः | 20W 19VDC (टर्मिनल ब्लॉक) |
बिजली की खपतः | 25W अधिकतम। |
एलईडी संकेतक: | |
पीडब्ल्यूआर: |
19 वीडीसी पावर आउट |
POE: |
POE पावर IN |
आयाम (WxDxH): | 95 x 70 x 30 मिमी |
वजनः | 0.25 किलो |
आवरणः | एल्यूमीनियम केस |
माउंटिंग विकल्पः | डीआईएन-रेल / वॉल माउंट |
नियामक अनुमोदन | |
आईएसओ 9001 | |
एफसीसी भाग 15, वर्ग ए | |
EN55022:2006+A1: 2007 वर्ग A | |
ओवरजॉग प्रोटेक्शन: | |
आरजे45: 1 केवी | |
शक्तिः 500W | |
ईएसडीः 4 केवी/8 केवी |
मॉडल | विवरण |
LNK-INS301-19V | औद्योगिक IEEE802.3at गीगाबिट PoE स्प्लिटर आउटपुट वोल्टेज 19VDC, अधिकतम आउटपुट 20W 19VDC, समर्थन DIN-रेल माउंटिंग और दीवार माउंटिंग स्थापना, -40 से 80 °C ऑपरेटिंग तापमान |
घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
