उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
पावर आउटपुट: | 20W 24VDC (टर्मिनल ब्लॉक) | बिजली की खपत: | 25W मैक्स |
---|---|---|---|
आयाम (डब्ल्यूएक्सडीएक्सएच): | 95 x 70 x 30 मिमी | वजन: | 0.25 किग्रा |
आवरण: | एल्यूमीनियम का मामला | घुड़सवार: | डीआईएन-रेल/वॉल-माउंट |
अवलोकन

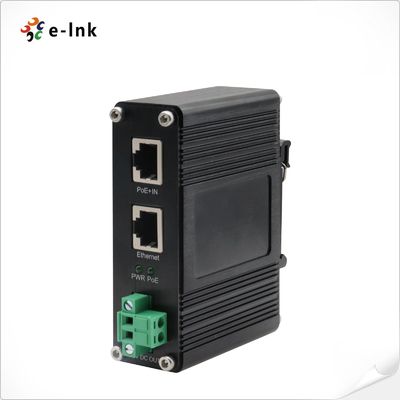

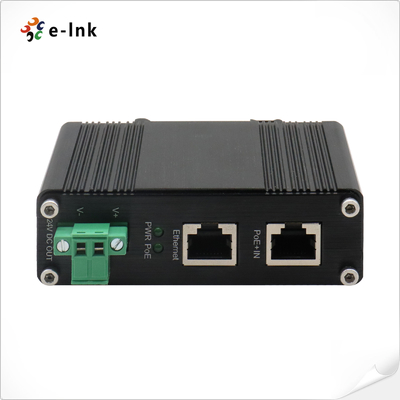

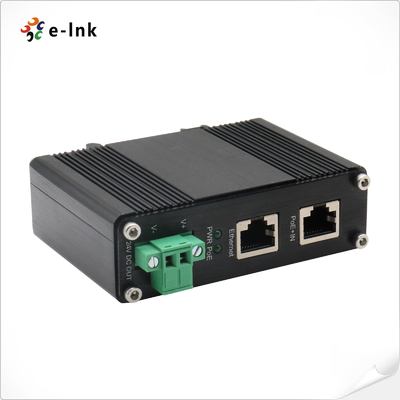

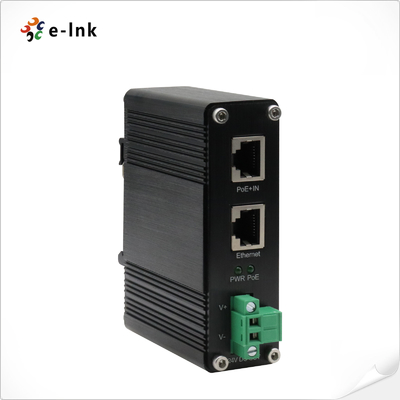

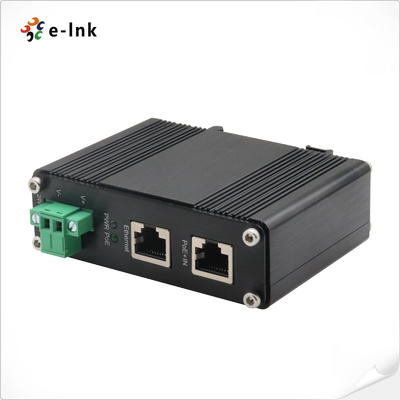

LNK-INS301-24V सीरीज़ एक औद्योगिक-ग्रेड गीगाबिट PoE स्प्लिटर है जिसे RJ-45 ईथरनेट पोर्ट के माध्यम से डेटा प्रदान करने और गैर-PoE उपकरणों के लिए स्क्रू टर्मिनल ब्लॉक के माध्यम से 24VDC पावर देने के लिए डिज़ाइन किया गया है। यह समाधान अतिरिक्त पावर केबलिंग की आवश्यकता को समाप्त करता है, जिससे स्थापना लागत कम होती है। PD उपकरण के रूप में कार्य करते हुए, यह IEEE802.3af/at PoE स्विच के साथ संगत है या LNK-INJ301 PoE इंजेक्टर के साथ काम करता है। 100 मीटर तक की दूरी पर गीगाबिट डेटा ट्रांसमिशन और 24VDC पावर आउटपुट का समर्थन करते हुए, यह प्लग-एंड-प्ले डिवाइस किसी भी उपकरण या कॉन्फ़िगरेशन की आवश्यकता नहीं है, जो मांग वाले औद्योगिक वातावरण में आसान स्थापना, लचीलापन और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
विशेषताएँ
► PoE इनपुट से पावर और डेटा विभाजित करता है
► एक RJ-45 PoE पोर्ट (डेटा और पावर इन)
► एक RJ-45 पोर्ट (डेटा आउट)
► एक 24VDC आउटपुट (2-पिन टर्मिनल ब्लॉक)
► IEEE802.3af/at PoE का समर्थन करें
► 10/100/1000Base-T का समर्थन करें
► 100 मीटर तक की दूरी
► पावर आउटपुट के लिए शॉर्ट-सर्किट सुरक्षा
► IP40 मजबूत धातु आवास और पंख रहित
► DIN-रेल और वॉल-माउंट स्थापना का समर्थन करें
► PoE निदान के लिए व्यापक LED संकेतक
► विस्तृत ऑपरेटिंग तापमान -40 ~ 80°C
तकनीकी सूचकांक
ईथरनेट |
|
मानक: | IEEE 802.3 10Base-T ईथरनेट |
IEEE 802.3u 100Base-TX फास्ट ईथरनेट | |
IEEE 802.3ab 1000Base-T गीगाबिट ईथरनेट | |
IEEE802.3af पावर ओवर ईथरनेट | |
IEEE802.3at पावर ओवर ईथरनेट | |
प्रसंस्करण प्रकार: | फॉरवर्ड |
हाफ-डुप्लेक्स, फुल-डुप्लेक्स | |
फॉरवर्ड फ़िल्टर दर: | 1,488,000pps (1000Mbps) |
केबलिंग: | 1000Base-T: Cat5 या उससे ऊपर |
अधिकतम दूरी: | Cat5 UTP 100m तक |
इंटरफ़ेस: | “PoE (पावर + डेटा)” इनपुट पोर्ट: 1 x RJ-45 10/100/1000Base-T |
“डेटा” आउट पोर्ट: 2 x RJ-45 10/100/1000Base-T | |
DC आउट/इन प्लग कनेक्टर: 1 हटाने योग्य 5-पिन टर्मिनल ब्लॉक | |
पावर ओवर ईथरनेट | |
PoE मानक: | IEEE 802.3af/at पावर ओवर ईथरनेट |
संचालित किए जा सकने वाले उपकरणों की संख्या: |
1 (DC24V) (डिवाइस की पावर आवश्यकता पर निर्भर करता है; 20 वाट से अधिक नहीं हो सकता है।) |
पर्यावरण | |
ऑपरेटिंग तापमान: | -40°C से 80°C (-40°F से 176°F) |
भंडारण तापमान: | -40°C से 85°C (-40°F से 185°F) |
सापेक्षिक आर्द्रता: | 5% से 95% गैर-संघनक |
MTBF: | >200,000hrs |
विद्युत और यांत्रिक | |
पावर आउटपुट: | 20W 24VDC (टर्मिनल ब्लॉक) |
बिजली की खपत: | 25W अधिकतम। |
एलईडी संकेतक: | |
PWR: |
24VDC पावर आउट |
POE: |
PoE पावर इन |
आयाम (WxDxH): | 95 x 70 x 30 मिमी |
वज़न: | 0.25Kg |
आवरण: | एल्यूमीनियम केस |
माउंटिंग विकल्प: | DIN-रेल / वॉल-माउंट |
नियामक अनुमोदन | |
ISO9001 | |
FCC भाग 15, कक्षा A | |
EN55022:2006+A1: 2007 कक्षा A | |
सर्ज सुरक्षा: | |
RJ45: 1KV | |
पावर: 500W | |
ESD: 4KV/8KV |
मॉडल | विवरण |
LNK-INS301-24V | औद्योगिक IEEE802.3at गीगाबिट PoE स्प्लिटर आउटपुट वोल्टेज 24VDC, 24VDC पर अधिकतम 20W आउटपुट, DIN-रेल माउंटिंग और वॉल माउंटिंग इंस्टॉलेशन का समर्थन करें, -40 से 80°C ऑपरेटिंग तापमान |
माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
