उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कनेक्टर: | 3 एक्स आरजे45 | ऑप्टिकल पोर्ट: | 1 एक्स एससी 1000बेस-एक्स |
|---|---|---|---|
| इनपुट शक्ति: | 12 ~ 48VDC, 2-पिन टर्मिनल ब्लॉक | आयाम (डब्ल्यूएक्सडीएक्सएच): | 95 x 70 x 30 मिमी |
| वजन: | 0.25 किग्रा | आवरण: | एल्यूमीनियम का मामला |

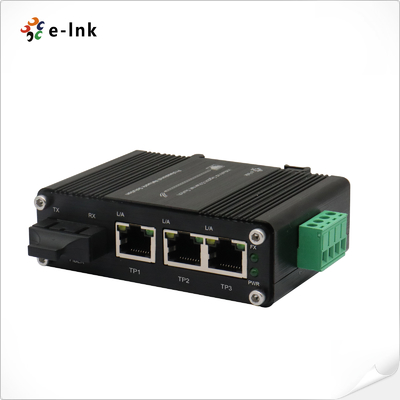

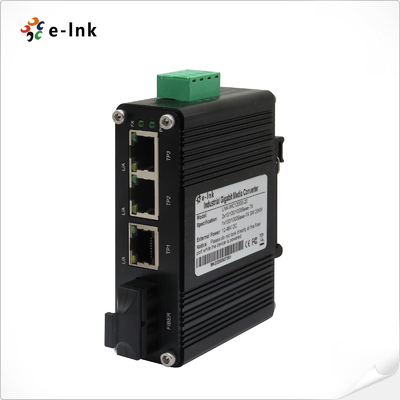

मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच
अवलोकन
LNK-IMC103G सीरीज़ एक मजबूत औद्योगिक-ग्रेड गीगाबिट ईथरनेट स्विच है जो
कॉपर और फाइबर कनेक्टिविटी को एक कॉम्पैक्ट, कठोर डिज़ाइन में जोड़ता है। 3× 10/100/1000BASE-T की विशेषता
पोर्ट और 1× 1000BASE-X SC फाइबर पोर्ट, यह विश्वसनीय स्विच चरम का सामना करने के लिए बनाया गया है
पर्यावरणीय स्थितियाँ जबकि स्थिर नेटवर्क प्रदर्शन प्रदान करती हैं।
मुख्य विशेषताएँ और लाभ:
✔ हाइब्रिड मीडिया कनेक्टिविटी:
- 3× ऑटो-नेगोशिएटिंग गीगाबिट कॉपर पोर्ट (हाफ/फुल डुप्लेक्स)
- शोर-प्रतिरोधी लंबी दूरी के लिंक के लिए 1× SC फाइबर पोर्ट (सिंगल/मल्टी-मोड का समर्थन करता है)
✔ औद्योगिक-मजबूत डिज़ाइन:
- -40°C से +75°C ऑपरेटिंग तापमान रेंज
- IP40-रेटेड मेटल हाउसिंग
- कंपन और शॉक प्रतिरोधी निर्माण
✔ सरलीकृत तैनाती:
- प्लग-एंड-प्ले ऑपरेशन
- DIN-रेल या वॉल माउंटिंग विकल्प
- वाइड वोल्टेज इनपुट (12-48VDC)
आदर्श अनुप्रयोग:
• औद्योगिक स्वचालन नेटवर्क
• आउटडोर निगरानी प्रणाली
• परिवहन बुनियादी ढांचा
• कठोर वातावरण वायरलेस तैनाती
अपने कॉम्पैक्ट फॉर्म फैक्टर और औद्योगिक-ग्रेड विश्वसनीयता के साथ, LNK-IMC103G सीरीज़ प्रदान करता है
चुनौतीपूर्ण वातावरण में नेटवर्क कनेक्टिविटी का विस्तार करने के लिए एक लागत प्रभावी समाधान।
स्विच का कॉपर एक्सेस और फाइबर अपलिंक का संयोजन इसे अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है
स्थानीय डिवाइस कनेक्शन और लंबी दूरी के बैकबोन लिंक दोनों की आवश्यकता होती है।
प्रमाणन: CE, FCC, RoHS अनुरूप | 100% बर्न-इन परीक्षण
विशेषताएँ
► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
► 12~48VDC टर्मिनल ब्लॉक पावर इनपुट
► IP40 एल्यूमीनियम केस

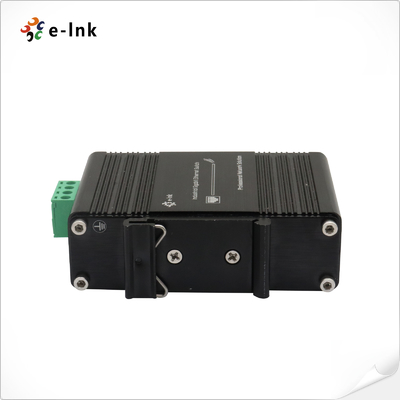

► DIN-रेल और वॉल-माउंट इंस्टॉलेशन का समर्थन करता है
► पर्यावरणीय रूप से कठोर -40°C से 75°C(-40°F से 167°F) ऑपरेटिंग तापमान
► 3-पोर्ट 10/100/1000BASE-T RJ45 ऑटो MDI / MDI-X फ़ंक्शन के साथ
► 1-पोर्ट 1000Base-X SC फाइबर
► फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन का समर्थन करता है

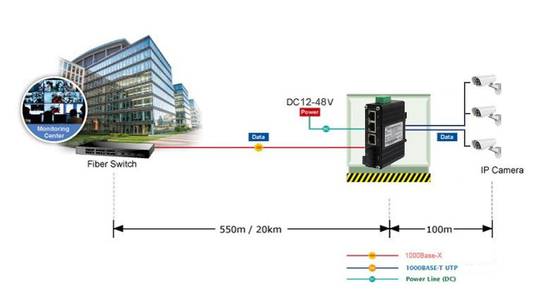

अनुप्रयोग
तकनीकी सूचकांक
| ईथरनेट | |
| मानक: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल | |
| IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
| प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
| फॉरवर्ड फ़िल्टर दर: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| पैकेट बफर मेमोरी: | 4 Mbit |
| स्विच फैब्रिक: | 12Gbps |
| अधिकतम पैकेट लंबाई: | 9K बाइट्स |
| एड्रेस टेबल साइज़ | 2K MAC एड्रेस |
| इंटरफ़ेस | |
| कनेक्टर: | 3 x RJ45 |
| ऑप्टिकल पोर्ट: | 1 x SC 1000Base-X |
| विद्युत और यांत्रिक | |
| इनपुट पावर: | 12~48VDC, 2-पिन टर्मिनल ब्लॉक |
| बिजली की खपत: | 5W अधिकतम। |
| एलईडी संकेतक: | |
| PWR: | पावर स्थिति |
| L/A: | ईथरनेट लिंक स्थिति |
| FX: | फाइबर लिंक स्थिति |
| आयाम (WxDxH): | 95 x 70 x 30 मिमी |
| वज़न: | 0.25Kg |
| आवरण: | एल्यूमीनियम केस |
| माउंटिंग विकल्प: | DIN-रेल / वॉल-माउंट |
| पर्यावरण | |
| ऑपरेटिंग तापमान: | -40°C से 75°C (-40°F से 167°F) |
| भंडारण तापमान: | -40°C से 85°C (-40°F से 185°F) |
| सापेक्षिक आर्द्रता: | 5% से 95% गैर-संघनक |
| MTBF | > 200,000 घंटे |
| नियामक अनुमोदन | |
| ISO9001, CE, FCC, RoHS | |
EMI: | |
EMS: | |
आदेश जानकारी
| मॉडल | विवरण |
| LNK-IMC103G | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच, SC फाइबर पोर्ट, मल्टीमोड, डुअल फाइबर, 850nm, 550m |
| LNK-IMC103G-20 | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच, SC फाइबर पोर्ट, सिंगल मोड, डुअल फाइबर, 1310nm, 20km |
| LNK-IMC103GS-20A | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच, SC फाइबर पोर्ट, सिंगल मोड, सिंगल फाइबर, 1310nm TX/1550nm RX, 20km |
| LNK-IMC103GS-20B | मिनी इंडस्ट्रियल 3-पोर्ट 10/100/1000T + 1-पोर्ट 1000X SC गीगाबिट ईथरनेट स्विच, SC फाइबर पोर्ट, सिंगल मोड, सिंगल फाइबर, 1550nm TX/1310nm RX, 20km |
| माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
| पावर विकल्प | ► 24W/1A 24VDC पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर |
| ► पावर सप्लाई अलग से खरीदी जानी है। |
