उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कनेक्टर: | 4 एक्स आरजे 45 | ऑप्टिकल पोर्ट: | 2 x 100 बेस-एक्स (SFP, SC, FC, ST वैकल्पिक) |
---|---|---|---|
परिचालन तापमान: | -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-40 डिग्री फारेनहाइट से 176 डिग्री फारेनहाइट) | इनपुट शक्ति: | 12~58वीडीसी, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) |
आयाम (डब्ल्यूएक्सडीएक्सएच): | 150 x 115 x 30 मिमी | वजन: | 0.5 किलो |
प्रमुखता देना: | एकीकृत नेटवर्क औद्योगिक ईथरनेट स्विच,2 फाइबर पोर्ट इंडस्ट्रियल ईथरनेट स्विच,4 टीपी पोर्ट इंडस्ट्रियल ईथरनेट स्विच |
अवलोकन

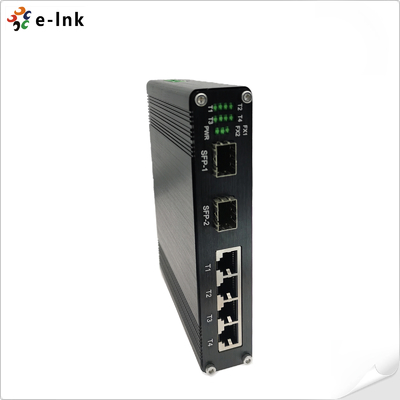

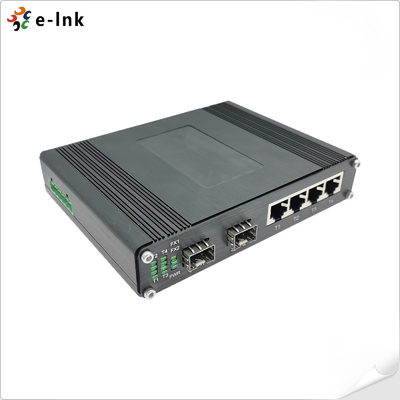

LNK-IMC204 एक औद्योगिक ग्रेड 4-पोर्ट फास्ट ईथरनेट स्विच है जिसमें दोहरी फाइबर अपलिंक है, जिसे
कठोर वातावरण में विश्वसनीय नेटवर्क। यह कॉम्पैक्ट लेकिन मजबूत स्विच विशेषताएंः
- 4×10/100Base-TX कॉपर पोर्ट्स ऑटो-नेगोशिएशन, फुल/हाफ-डुप्लेक्स ऑपरेशन और ऑटो MDI/MDI-X के साथ
क्रॉसओवर
- 2×100Base-FX फाइबर पोर्ट सिंगल-मोड और मल्टी-मोड फाइबर (1 या 2 कोर) दोनों का समर्थन करते हैं
औद्योगिक अनुप्रयोगों के लिए निर्मित, स्विच प्रदान करता हैः
- फाइबर पोर्टों के साथ विस्तारित कनेक्टिविटी जो 2 किमी (मल्टी-मोड) तक की ट्रांसमिशन दूरी को सक्षम करती है या
20 किमी/40 किमी (एकल मोड)
- व्यापक तापमान सीमाओं में काम करने के लिए उपयुक्त मजबूत निर्माण
- फैनलेस डिजाइन और उच्च ईएमआई सुरक्षा के साथ बेहतर विश्वसनीयता
आदर्श के लिएः
- औद्योगिक स्वचालन प्रणाली
- आईपी निगरानी नेटवर्क
- वायरलेस एक्सेस पॉइंट तैनाती
- दूरस्थ स्थान कनेक्टिविटी
LNK-IMC204 प्लग-एंड-प्ले सादगी को औद्योगिक स्थायित्व के साथ जोड़ती है, जिससे यह एक लागत प्रभावी
विद्युत शोर वातावरण में सिग्नल अखंडता बनाए रखते हुए नेटवर्क पहुंच का विस्तार करने के लिए समाधान।
इसके दोहरे फाइबर पोर्ट महत्वपूर्ण नेटवर्क टोपोलॉजी के लिए अतिरेक और लचीलापन प्रदान करते हैं।
विशेषताएं
802.3x प्रवाह नियंत्रण का समर्थन करता है
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
अनावश्यक बिजली इनपुट
दीवार-माउंट और डीआईएन-रेल स्थापना का समर्थन करता है
-40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
4 10/100Base-TX + 2 100Base-FX
10/100 एमबीपीएस आरजे45 पोर्ट पूर्ण/अर्ध-डुप्लेक्स, ऑटो-वार्ता, ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है

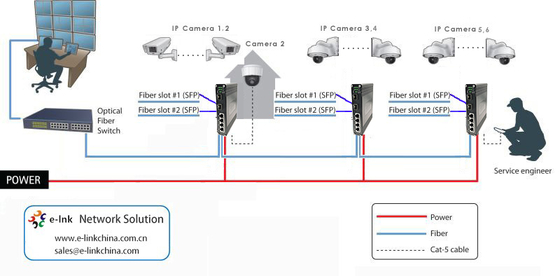

आवेदन
तकनीकी सूचकांक
ईथरनेट | |
मानक: | IEEE802.1 10Base-T, IEEE802.3u 100Base-TX |
IEEE802.3 100बेस-एफएक्स | |
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
IEEE802.3X प्रवाह नियंत्रण | |
अग्रेषण और फ़िल्टरिंग दरः | 14,880pps (10Mbps) |
148,800pps (100Mbps) | |
पैकेट बफर मेमोरीः | 512K बिट्स |
प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
पता तालिका आकारः | 1024 मैक पते |
इंटरफेस | |
कनेक्टरः | 4 x आरजे45 |
ऑप्टिकल पोर्टः | 2 x 100 बेस-एक्स (SFP, SC, FC, ST वैकल्पिक) |
पर्यावरण | |
ऑपरेटिंग तापमानः | -40°C से 80°C (-40°F से 176°F) |
भंडारण तापमानः | -40°C से 85°C (-40°F से 185°F) |
सापेक्ष आर्द्रता: | 5% से 95% तक नॉन कंडेनसिंग |
एमटीबीएफ | > 200,000 घंटे |
विद्युत और यांत्रिक | |
इनपुट पावरः | 12~58 वीडीसी, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) |
बिजली की खपतः | 5W अधिकतम. |
सुरक्षाः | |
पावर इनपुट अधिभारः | स्वचालित रीसेट करने योग्य |
रिवर्स ध्रुवीयता: | वर्तमान |
एलईडी संकेतक: | |
शक्तिः | पावर1, पावर2 स्थिति |
ईथरनेट (प्रति पोर्ट): | संबंध/कार्यकलाप |
फाइबर पोर्टः | एफएक्स1, एफएक्स2 |

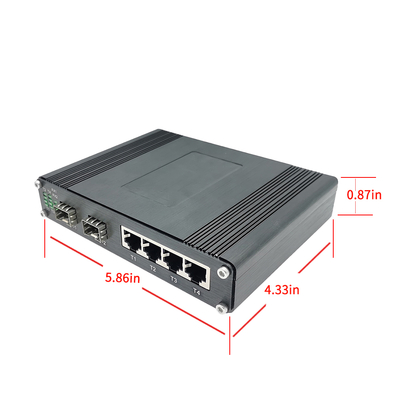

आयाम (WxDxH): | 150 x 115 x 30 मिमी |
वजनः | 0.5 किलो |
आवरणः | धातु का मामला |
माउंटिंग विकल्पः | डीआईएन-रेल / वॉल माउंट |
नियामक अनुमोदन | |
आईएसओ 9001 | |
EN55022:2010+AC: 2011, वर्ग A | |
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
एन 61000-3-3: 2013 | |
EN55024:2010 | |
आईईसी 61000-4-2: 2008 (ईएसडी) | |
आईईसी 61000-4-3: 2010 (आरएस) | |
IEC 61000-4-4: 2012 (EFT) | |
आईईसी 61000-4-5: 2014 (उदय) | |
आईईसी 61000-4-6: 2013 (सीएस) | |
आईईसी 61000-4-8: 2009 (पीएफएमएफ) |
ऑर्डर करने की जानकारी
मॉडल | विवरण |
LNK-IMC204 | औद्योगिक ईथरनेट स्विचः 4-पोर्ट 10/100बेस-टीएक्स + 2-पोर्ट 100बेस-एफएक्स फाइबर, मल्टीमोड, डुअल फाइबर, एससी, 2KM |
LNK-IMC204-20 | औद्योगिक ईथरनेट स्विचः 4-पोर्ट 10/100बेस-टीएक्स + 2-पोर्ट 100बेस-एफएक्स फाइबर, सिंगल मोड, डुअल फाइबर, एससी, 20 किमी |
LNK-IMC204S-20 | औद्योगिक ईथरनेट स्विचः 4-पोर्ट 10/100Base-TX + 2-पोर्ट 100BASE-FX फाइबर, सिंगल मोड, सिंगल फाइबर, SC, 20KM |
LNK-IMC204F-20 | औद्योगिक ईथरनेट स्विचः 4-पोर्ट 10/100बेस-टीएक्स + 2-पोर्ट 100बेस-एफएक्स फाइबर, सिंगल मोड, सिंगल फाइबर, एफसी, 20 किमी |
LNK-IMC204-SFP | औद्योगिक 4-पोर्ट 10/100BASE-T + 1-पोर्ट 100BASE SFP ईथरनेट स्विच |
घुड़सवार विकल्प | डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
पावर विकल्प | 24W/1A 24VDC DIN-रेल पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर। |
बिजली की आपूर्ति अलग से खरीदी जानी है। |
