उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कनेक्टर: | 6 x आरजे45 | ऑप्टिकल पोर्ट: | 3 x 100 बेस-एफएक्स (एसएफपी, एससी, एफसी, एसटी वैकल्पिक) |
---|---|---|---|
परिचालन तापमान: | -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-40 डिग्री फारेनहाइट से 176 डिग्री फारेनहाइट) | इनपुट शक्ति: | 12~48 वीडीसी, अतिरेक शक्ति (6-पिन टर्मिनल ब्लॉक) |
आयाम (डब्ल्यूएक्सडीएक्सएच): | 150 x 115 x 50 मिमी | वजन: | 0.6 किग्रा |
प्रमुखता देना: | डीआईएन-रेल माउंटिंग ईथरनेट स्विच,3 फाइबर पोर्ट ईथरनेट स्विच,औद्योगिक ईथरनेट स्विच |

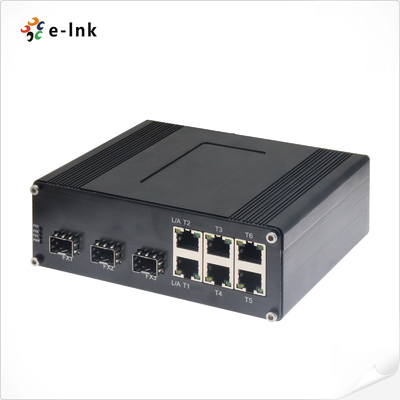

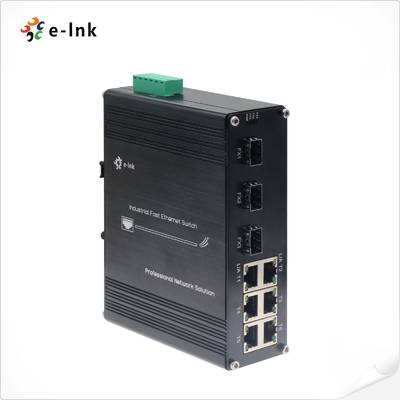

औद्योगिक 6-पोर्ट 10/100Base-T + 3-पोर्ट 100BASE-FX ईथरनेट स्विच
अवलोकन
LNK-IMC306 सीरीज़ एक कठोर औद्योगिक ईथरनेट स्विच है जो तांबे और फाइबर को जोड़ता है
एक मजबूत पैकेज में कनेक्टिविटी। 6×10/100Base-TX कॉपर पोर्ट और 3×100Base-FX की विशेषता
फाइबर पोर्ट, यह स्विच कठोर औद्योगिक में विश्वसनीय नेटवर्क प्रदर्शन के लिए इंजीनियर है
वातावरण।
मुख्य विनिर्देश:
- 6×RJ45 पोर्ट समर्थन:
- 10/100Mbps ऑटो-नेगोशिएशन
- फुल/हाफ-डुप्लेक्स ऑपरेशन
- ऑटो MDI/MDI-X क्रॉसओवर
- 3×फाइबर ऑप्टिक पोर्ट के साथ संगत:
- सिंगल-मोड या मल्टी-मोड फाइबर (1/2 कोर)
- 2km (मल्टी-मोड) या 20km/40km (सिंगल-मोड) तक ट्रांसमिशन दूरी
- औद्योगिक-ग्रेड डिज़ाइन की विशेषता:
- विस्तृत ऑपरेटिंग तापमान रेंज
- उच्च EMI प्रतिरोध
- मजबूत धातु आवास
आदर्श अनुप्रयोग:
✓ औद्योगिक स्वचालन प्रणाली
✓ आईपी निगरानी नेटवर्क
✓ वायरलेस एक्सेस पॉइंट तैनाती
✓ रिमोट साइट कनेक्टिविटी समाधान
यह स्विच अपनी कठोर निर्माण और लचीली कनेक्टिविटी के साथ असाधारण विश्वसनीयता प्रदान करता है
विकल्प, इसे चुनौतीपूर्ण वातावरण में स्थिर नेटवर्क इन्फ्रास्ट्रक्चर बनाने के लिए एकदम सही बनाता है।
ट्रिपल फाइबर पोर्ट बढ़ा हुआ नेटवर्क रिडंडेंसी और विस्तारित पहुंच क्षमता प्रदान करते हैं,
जबकि ऑटो-नेगोशिएटिंग कॉपर पोर्ट प्लग-एंड-प्ले इंस्टॉलेशन सरलता सुनिश्चित करते हैं।
अपने इष्टतम पोर्ट कॉन्फ़िगरेशन और औद्योगिक स्थायित्व के साथ, LNK-IMC306 सीरीज़ एक प्रदान करता है
मांग वाले नेटवर्किंग अनुप्रयोगों के लिए लागत प्रभावी समाधान जिसमें तांबे और फाइबर दोनों की आवश्यकता होती है
कनेक्टिविटी।
विशेषताएँ
► SFP, SC, FC, ST वैकल्पिक
► 802.3x फ़्लो नियंत्रण का समर्थन करता है
► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
► रिडंडेंट पावर इनपुट

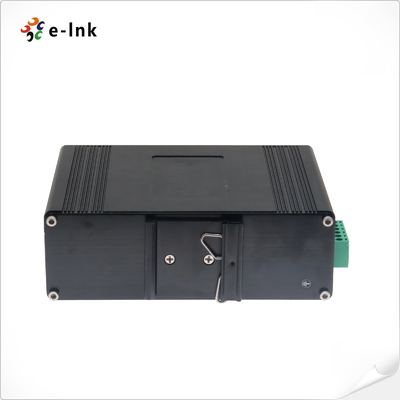

► DIN-रेल माउंटिंग इंस्टॉलेशन का समर्थन करता है
► -40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
► 6 10/100Base-TX + 3 100Base-FX
► 10/100Mbps RJ45 पोर्ट फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन, ऑटो MDI/MDIX का समर्थन करता है
आवेदन
तकनीकी सूचकांक
ईथरनेट | |
मानक: | IEEE802.3 10BASE-T |
IEEE802.3u 100BASE-TX/FX | |
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) | |
IEEE802.3x फ़्लो नियंत्रण | |
फॉरवर्ड और फ़िल्टरिंग दर: | 14,880pps (10Mbps) |
148,800pps (100Mbps) | |
पैकेट बफर मेमोरी: | 512K बिट्स |
प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड |
पता तालिका आकार: | 1024 MAC पते |
इंटरफ़ेस | |
कनेक्टर: | 6 x RJ45 |
ऑप्टिकल पोर्ट: | 3 x 100Base-FX (SFP, SC, FC, ST वैकल्पिक) |
ईथरनेट पोर्ट | RJ45 पोर्ट 1 ~ पोर्ट 6 |
पर्यावरण | |
ऑपरेटिंग तापमान: | -40°C से 80°C (-40°F से 176°F) |
भंडारण तापमान: | -40°C से 85°C (-40°F से 185°F) |
सापेक्षिक आर्द्रता: | 5% से 95% गैर-संघनक |
MTBF | > 200,000 घंटे |
विद्युत और यांत्रिक | |
इनपुट पावर: | 12~48VDC, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) |
बिजली की खपत: | 5W अधिकतम। |
सुरक्षा: | |
पावर इनपुट ओवरलोड: | स्वचालित रीसेट करने योग्य |
रिवर्स ध्रुवता: | उपस्थित |
एलईडी संकेतक: | |
शक्ति: | PWR स्थिति |
ईथरनेट (प्रति पोर्ट): | लिंक/गतिविधि |
फाइबर: | FX1, FX2, FX3 |
आयाम (WxDxH): | 150 x 115 x 50 मिमी |
वज़न: | 0.6 किग्रा |
आवरण: | एल्यूमीनियम केस |
माउंटिंग विकल्प: | DIN-रेल |
नियामक अनुमोदन | |
ISO9001 | |
EN55022:2010+AC: 2011, क्लास ए | |
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
EN 61000-3-3: 2013 | |
EN55024:2010 | |
IEC 61000-4-2: 2008 (ESD) | |
IEC 61000-4-3: 2010 (RS) | |
IEC 61000-4-4: 2012 (EFT) | |
IEC 61000-4-5: 2014 (सर्ज) | |
IEC 61000-4-6: 2013 (CS) | |
IEC 61000-4-8: 2009 (PFMF) |
जानकारी का आदेश देना
मॉडल | विवरण |
LNK-IMC306 | औद्योगिक ईथरनेट स्विच: 6-पोर्ट 10/100Base-TX + 3-पोर्ट 100BASE-FX फाइबर, मल्टीमोड, डुअल फाइबर, SC, 2KM |
LNK-IMC306-20 | औद्योगिक ईथरनेट स्विच: 6-पोर्ट 10/100Base-TX + 3-पोर्ट 100BASE-FX फाइबर, सिंगल मोड, डुअल फाइबर, SC, 20KM |
LNK-IMC306S-20 | औद्योगिक ईथरनेट स्विच: 6-पोर्ट 10/100Base-TX + 3-पोर्ट 100BASE-FX फाइबर, सिंगल मोड, सिंगल फाइबर, SC, 20KM |
LNK-IMC306F-20 | औद्योगिक ईथरनेट स्विच: 6-पोर्ट 10/100Base-TX + 3-पोर्ट 100BASE-FX फाइबर, सिंगल मोड, सिंगल फाइबर, FC, 20KM |
LNK-IMC306-SFP | औद्योगिक 6-पोर्ट 10/100BASE-T + 3-पोर्ट 100BASE SFP ईथरनेट स्विच |
SFP विकल्प | ► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें |
► SFP मॉड्यूल अलग से खरीदा जाना है। | |
माउंटिंग विकल्प | ► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित। |
पावर विकल्प | ► 24W/1A 24VDC DIN-रेल पावर सप्लाई। टर्मिनल ब्लॉक के लिए ओपन वायर। |
► पावर सप्लाई अलग से खरीदा जाना है। |
