उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वीडियो मानक: | HDMI 1.4B 3D, HDCP 1.4 अनुरूप | अधिकतम संकल्प: | 1920 × 1200@60Hz |
|---|---|---|---|
| तंतु -प्रकार: | सिंगल-मोड 20 किमी / मल्टी-मोड 500 मीटर तक, एलसी (एसएफपी) कनेक्टर | बिजली की आपूर्ति: | डीसी 5–12V, अधिकतम बिजली की खपत 4W |
| परिचालन तापमान: | -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस | DIMENSIONS: | 92 × 57 × 23 मिमी |
| प्रमुखता देना: | एचडीएमआई फाइबर एक्सटेंडर,द्विदिश ऑडियो फाइबर एक्सटेंडर,1920×1200@60Hz फाइबर एक्सटेंडर |
||

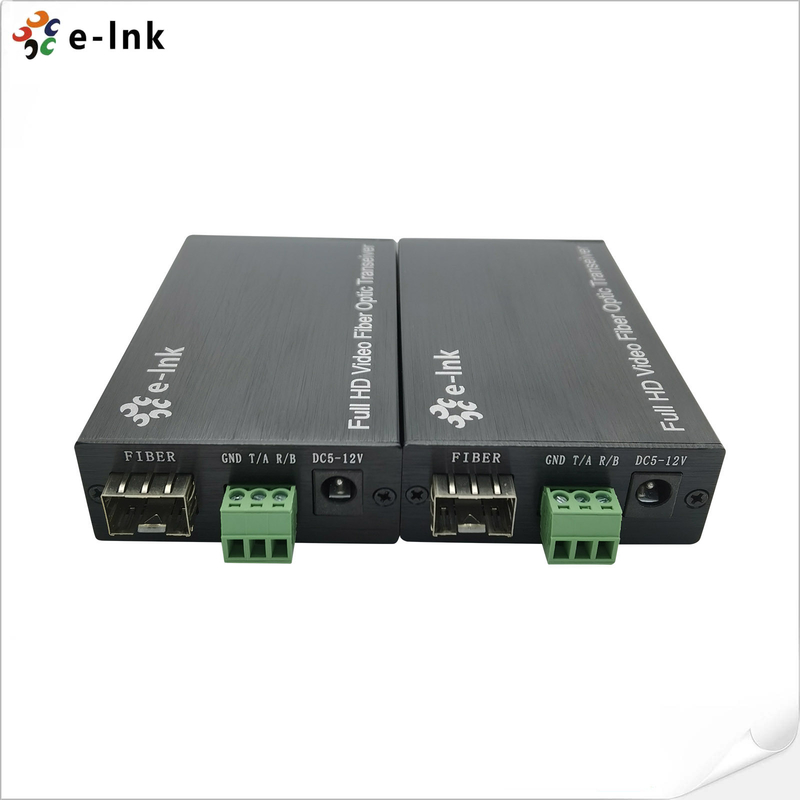

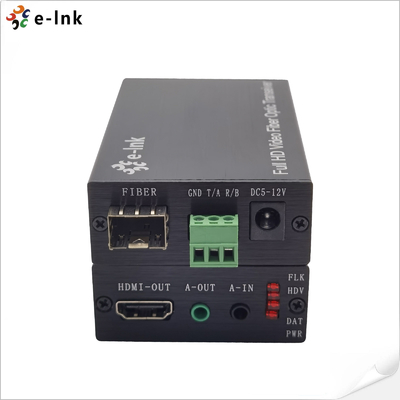

एचडीएमआई फाइबर ऑप्टिक एक्सटेंडर द्विदिश ऑडियो और आरएस232 के साथ लंबी दूरी के संचरण
अवलोकन
दएलएनके-एचएफ100डीए सीरीज एचडीएमआई फाइबर ऑप्टिक एक्सटेंडरलंबी दूरी के
उच्च परिभाषा एचडीएमआई वीडियो, द्विदिश स्टीरियो ऑडियो और आरएस232 नियंत्रण का प्रसारण
एकल ऑप्टिकल फाइबर केबल पर संकेत।एचडीएमआई 1.4/1.4बी और एचडीसीपी 1.4
मानक, यह स्रोत और प्रदर्शन की एक विस्तृत श्रृंखला के साथ सहज संगतता सुनिश्चित करता है
उपकरणों. संकल्पों तक प्रदान1920×1200@60Hzऔर पूर्ण 3 डी वीडियो, यहएचडीएमआई फाइबर
विस्तारकविलंबता या संकेत हानि के बिना क्रिस्टल-स्पष्ट, असम्पीडित छवि गुणवत्ता प्रदान करता है।
पेशेवरों के लिए बनाया गयाएवी वितरण, नियंत्रण प्रणाली, प्रसारण, डिजिटल
साइनेज और औद्योगिक निगरानी, LNK-HF100DA स्थिर प्रदर्शन की गारंटी देता है,
मजबूत हस्तक्षेप विरोधी क्षमता और लंबी दूरी पर सुरक्षित डेटा संचरण।
इसका कॉम्पैक्ट और विश्वसनीय डिजाइन इसे उन वातावरणों के लिए आदर्श बनाता है जो मांग करते हैंउच्च स्थिरता,
छवि निष्ठा और शोर मुक्त संचार.
विशेषताएं
फाइबर ट्रांसमिशन पर लंबी दूरी का एचडीएमआईः
असम्पीडित एचडीएमआई वीडियो, आरएस232 नियंत्रण, और स्टीरियो ऑडियो संकेतों का विस्तार करता है20 किमी
एक एकल ऑप्टिकल फाइबर केबल के माध्यम से, उच्च गति और हस्तक्षेप मुक्त सुनिश्चित
संचार।
उच्च परिभाषा वीडियो प्रदर्शनः
अधिकतम संकल्पों का समर्थन करता है1920×1200@60Hzऔर1600×1200@60Hz, वितरण
क्रिस्टल-स्पष्ट दृश्य एचडी वीडियो और पेशेवर प्रदर्शन अनुप्रयोगों के लिए आदर्श हैं।
द्विदिश स्टीरियो ऑडियो एकीकरणः
सक्षम करता हैदो तरफ़ा स्टीरियो ऑडियो ट्रांसमिशनस्रोत के बीच सिंक्रनाइज़ ध्वनि के लिए
और डिस्प्ले डिवाइस, देरी या विकृति के बिना उच्च निष्ठा ऑडियो सुनिश्चित करते हैं।
RS232 सीरियल डेटा सपोर्टः
सुविधाएंवास्तविक समय में RS232 सिग्नल प्रसारण, निर्बाध उपकरण नियंत्रण की अनुमति देता है और
एकीकृत एवी या स्वचालन प्रणालियों में संचार।
पूर्ण एचडीएमआई और एचडीसीपी संगतताः
अनुपालन करता हैएचडीएमआई 1.4 बी, एचडीसीपी 1.2, और समर्थनथ्रीडी वीडियो प्रारूप, सुनिश्चित करना
आधुनिक एचडीएमआई सक्षम उपकरणों की एक विस्तृत श्रृंखला के साथ संगतता।
स्वचालित ईडीआईडी और स्रोत मिलानः
अंतर्निहितईडीआईडी प्रबंधनऔर ऑटो-समायोजन प्रणाली बुद्धिमानी से वीडियो अनुकूलित
विभिन्न डिस्प्ले पर चिकनी, स्थिर और स्पष्ट छवियों के लिए आउटपुट।
बढ़ी हुई विश्वसनीयता और सुरक्षा:
सम्मिलितईएसडी सुरक्षा, मजबूत संकेत प्रसंस्करण, और एकशोर प्रतिरोधी डिजाइन
मांग वाले वातावरण में निरंतर संचालन के लिए।
प्लग-एंड-प्ले स्थापना:
के साथ कॉम्पैक्ट डिजाइनसरल प्लग-एंड-प्ले सेटिंग, कोई सॉफ्टवेयर विन्यास की आवश्यकता नहीं है
के लिए आदर्शडिजिटल साइनेज, सम्मेलन प्रणाली और नियंत्रण कक्ष.
तकनीकी सूचकांक
| पैरामीटर | विवरण | |
|
वीडियो
|
मानक | एचडीएमआई1.4बी 3डी; एचडीसीपी14 |
| अधिकतम पिक्सेल घड़ी | 165MHz | |
| अधिकतम डेटा दर | 6.75Gbps | |
| अनुरूप |
1080 पी@50/59.95/60 हर्ट्ज, ((मैक्स 1920*1200@60 हर्ट्ज) 1080 पी@23.98/24/29.97/30 हर्ट्ज, विशेष समर्थन 1600*1200 @60HZ |
|
| कनेक्टर | महिला एचडीएमआई प्रकार ए | |
| प्रतिबाधा | 100Ω | |
| एचडीएमआई केबल रेंज | <5मीटर (रिज़ॉल्यूशन 1920*1200@60Hz तक) | |
| ऑडियो | इंटरफेस | 3.5 एमएम बाहरी स्टीरियो ऑडियो |
| ट्रांसमीटर | 1Ch इनपुट + 1Ch आउटपुट | |
| रिसीवर | 1Ch इनपुट + 1Ch आउटपुट | |
| RS232 | इंटरफेस | 3-पिन टर्मिनल ब्लॉक |
| बाउड दर | ≤115200 बीपीएस | |
| ऑप्टिकल फाइबर | इंटरफेस | एसएफपी मॉडल LC कनेक्टर |
| फाइबर का प्रकार | एकल मोड | |
| तरंगदैर्ध्य | 850nm/1310nm/1550nm | |
| इंटरफ़ेस बैंडविड्थ | 3Gbps | |
| संचरण दूरी |
ट्रांसमिशन@1920*1200@60Hz मल्टी-मोड फाइबरः <500M सिंगल-मोड फाइबरः 20 किमी |
|
| सूचकांक अन्य | विद्युत आपूर्ति | पावर एडाप्टर: DC 5~12V |
| शक्ति अपव्यय | मैक्स 4W | |
| तापमान | संचालनः -20°C ~ +70°C | |
| आर्द्रता | संचालनः 5% ~ 90% | |
| आयाम (LxWxH) | 92 x 57 x 23 (मिमी) | |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-HF100DA | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), मल्टी-मोड फाइबर, 500 मीटर, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| LNK-HF100DA-20 | 1Ch एचडीएमआई + 1Ch द्विदिश स्टीरियो ऑडियो + 1Ch आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर, एलसी ((एसएफपी), सिंगल-मोड फाइबर, 20 किमी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
आवेदन
द1 चैनल एचडीएमआई + द्विदिश स्टीरियो ऑडियो + आरएस232 फाइबर ऑप्टिक एक्सटेंडर पर
के लिए आदर्श हैव्यावसायिक श्रव्य-दृश्य और संचार प्रसारण
ऐसे अनुप्रयोगों के लिएलंबी दूरी, उच्च गुणवत्ता और हस्तक्षेप मुक्त संकेत
विस्तार.
यह आमतौर पर निम्न में प्रयोग किया जाता हैः
प्रसारण और वीडियो उत्पादन प्रणालीलंबी दूरी के एचडीएमआई और ऑडियो को सक्षम करता है
शून्य विलंबता के साथ कैमरों, संपादन कंसोल और मॉनिटरों के बीच सिग्नल वितरण और
उत्कृष्ट छवि गुणवत्ता।
नियंत्रण केंद्र और कमान कक्षएचडीएमआई वीडियो का विश्वसनीय प्रसारण सुनिश्चित करता है,
ऑपरेटर टर्मिनलों, वीडियो दीवारों और केंद्रीय नियंत्रण सर्वरों के बीच ऑडियो और RS232 डेटा।
सुरक्षा और निगरानी प्रणाली
