उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Weight: | 1.2KG | Dimensions (WxDxH): | 155mm x 115mm x 85mm (W x D x H) |
|---|---|---|---|
| Power Input: | DC 48-57V, Redundant Power (6-pin Terminal Block) | Operating Temperature: | -40℃~80℃ |
| Installation mode: | DIN Rail mount | Fiber: | Gigabit SFP Port: F25~F28 |
| Power Consumption: | 8W Max.(PoE in Use<720W) | Data Type: | 1Ch RS485 Bi-Direction |

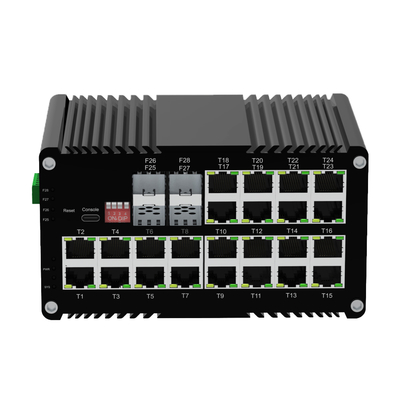

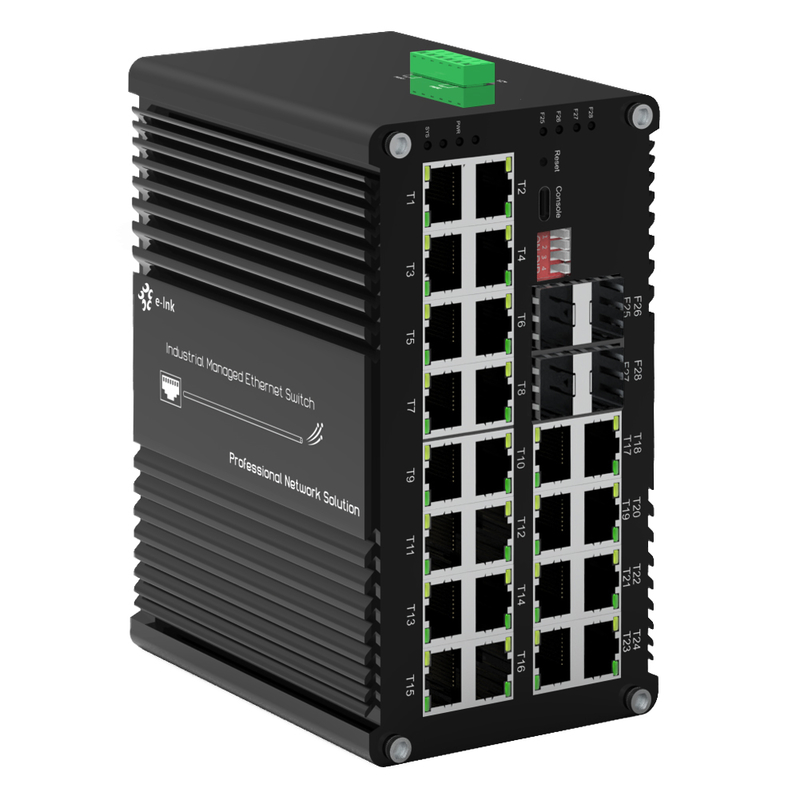

औद्योगिक L2+ 24-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच
औद्योगिक PoE प्रबंधित ईथरनेट स्विच अवलोकन
यह ETH-DIMC2424MP श्रृंखला एक L2+ प्रबंधित 24-पोर्ट गीगाबिट PoE+ स्विच है।
इसमें 24 10/100/1000Base-T 802.3at PoE+ पोर्ट और 4 1000Base-X SFP फाइबर स्लॉट हैं।
इसे कठोर वातावरण में उपयोग के लिए डिज़ाइन किया गया है। RJ45 पोर्ट ऑटो-नेगोशिएशन,
फुल/हाफ डुप्लेक्स और ऑटो MDI/MDI-X का समर्थन करते हैं, और SFP स्लॉट लंबी दूरी की कनेक्टिविटी के लिए सिंगल-मोड
या मल्टी-मोड फाइबर को समायोजित कर सकते हैं। विश्वसनीयता के लिए बनाया गया, यह मजबूत ईथरनेट स्विच
के लिए आदर्श है IP निगरानी (IP कैमरे), वायरलेस एक्सेस पॉइंट (WAPs)
और दूरस्थ नेटवर्क तैनाती के लिए। यह उन्नत प्रबंधन, PoE+ पावर
और औद्योगिक-ग्रेड स्थायित्व प्रदान करता है।
औद्योगिक PoE प्रबंधित ईथरनेट स्विच विशेषताएं
24 × 10/100/1000Base-T RJ45 पोर्ट और 4 × 1000Base-X SFP स्लॉट लचीले नेटवर्किंग के लिए
RJ45 पोर्ट समर्थन फुल/हाफ-डुप्लेक्स , ऑटो-नेगोशिएशन , और ऑटो MDI/MDIX
IEEE 802.3af/at PoE अनुरूप विश्वसनीय बिजली वितरण के लिए
एक-कुंजी VLAN, एक-कुंजी रिंग प्रबंधन, PoE रीसेट के लिए और विस्तारित 250 मीटर PoE नेटवर्क मोड के लिए DIP स्विच नियंत्रण
RS232 सीरियल पोर्ट तक पहुंचे बिना सुविधाजनक सेटअप के लिए USB-C पोर्ट प्रबंधन
कुशल बड़े-पैकेट ट्रांसमिशन के लिए 10K बाइट्स जंबो फ्रेमघटा हुआ बिजली की खपत के लिए IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
कनेक्टर:आसान औद्योगिक स्थापना के लिए
DIN-रेल माउंटिंग का समर्थन करता है
वाइड ऑपरेटिंग तापमान रेंज : -40 °C से 80 °C (-40 °F से 176 °F)
औद्योगिक PoE प्रबंधित ईथरनेट स्विच तकनीकी सूचकांकईथरनेटमानक:
IEEE802.3 10BASE-TIEEE802.3u 100BASE-TX/FX
IEEE802.3ab 1000BASE-T
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3 |
p |
|||
|
QoS |
||||
|
IEEE802.1d स्पैनिंग ट्री |
||||
|
फॉरवर्ड |
||||
|
& फिल्टर ing |
||||
|
दर: |
||||
|
14,880pps (10Mbps)148,800pps (100Mbps)1,488,000pps (1000Mbps)पैकेट बफर मेमोरी: 12M बिट्स |
प्रसंस्करण प्रकार: |
|||
|
स्टोर-एंड-फॉरवर्ड |
||||
|
बैकप्लेन बैंडविड्थ |
||||
|
110Gbps |
अधिकतम पैकेट लंबाई: |
|||
|
10K बाइट्स जंबो फ्रेम |
एड्रेस टेबल साइज: |
|||
|
8K |
MAC एड्रेस |
|||
|
इंटरफ़ेस |
कनेक्टर: |
|||
|
24 x RJ45 |
R S485: |
|||
|
1 |
||||
|
x RS485 (वैकल्पिक) |
ऑप्टिकल पोर्ट: |
|||
|
4x 1000Base-X |
डेटा प्रकार USB |
|||
|
-C: |
1 x USB-C (प्रबंधन के लिए) RS485 सीरियल इंटरफ़ेस (वैकल्पिक) |
|||
|
भौतिक इंटरफ़ेसऔद्योगिक मानक 3-पिन स्क्रू टर्मिनल |
डेटा प्रकार 1Ch RS485 द्वि-दिशात्मक |
|||
|
RS-485 सिग्नल |
||||
|
डेटा+, डेटा-, GND |
सीरियल पोर्ट लाइन दूरी (कॉपर) |
|||
|
1000 मीटर |
बॉड दर |
|||
|
0 ~ 800kbps |
PoE (ईथरनेट पर पावर) |
|||
|
मानक: |
IEEE 802.3at ईथरनेट प्लस पर पावर |
|||
|
IEEE 802.3af ईथरनेट पर पावर |
P |
|||
|
ort: |
||||
|
RJ45 |
पावर पिन असाइनमेंट |
|||
|
4/5(+), 7/8(-) |
||||
|
पावर विकल्पअधिकतम |
720 |
|||
|
-वाट PoE बजट |
पर्यावरण |
|||
|
ऑपरेटिंग तापमान: |
-40°C से 80°C (-40°F से 176°F)भंडारण तापमान:-40°C से 85°C (-40°F से 185°F) |
|||
|
सापेक्षिक आर्द्रता:5% से 95% गैर-संघनक |
||||
|
MTBF |
> 200,000 घंटे |
|||
|
विद्युत और यांत्रिक |
इनपुट पावर: |
|||
|
48 |
~57 |
|||
|
VDC |
, |
|||
|
रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) |
||||
|
बिजली की खपत: |
8W अधिकतम।(उपयोग में PoEप्रतिस्थापन 72 |
|||
|
0W) |
सुरक्षा:पावर इनपुट ओवरलोड:स्वचालित रीसेट करने योग्यरिवर्स पोलैरिटी:उपस्थितDI |
|||
|
P स्विच |
||||
|
4-अंकीय DIP स्विच |
कार्य |
|||
|
DIP |
कार्य |
|||
|
सेटिंग्सSW 1 |
||||
|
VLANचालू - सक्षमबंद - अक्षम
|
SW 2 |
रिंग प्रबंधन |
चालू - सक्षम |
|
|
बंद - अक्षम |
फ्लो-आधारित रीडायरेक्शन |
PoE |
PoE स्थिति |
|
|
बंद - अक्षम |
SW 4 (अपग्रेड किया जाना है) |
PoE |
PoE स्थिति |
|
|
बंद - अक्षम |
एलईडी संकेतक: |
PoE |
PoE स्थिति |
|
|
ईथरनेट (प्रति पोर्ट): |
लिंक/गतिविधि |
PoE |
PoE स्थिति |
|
|
(T1~T24) |
||||
|
फाइबर |
: |
|||
|
गीगाबिट SFP पोर्ट: F25~F28 |
आयाम (WxDxH): |
|||
|
155 |
x 115 |
|||
|
x 85 |
मिमी |
|||
|
वज़न: |
1.2 आवरण:G आवरण:एल्यूमीनियम केस |
|||
|
माउंटिंग विकल्प: |
DIN-रेल माउंटसॉफ्टवेयर विशेषताएंरिडंडेंसी प्रोटोकॉल |
|||
|
एसटीपी/आरएसटीपी/एमएसटीपी/ईआरपीएसवी2, लिंक एग्रीगेशन का समर्थन करें |
मल्टीकास्ट समर्थन आईजीएमपी स्नूपिंग वी1/वी2/वी3 का समर्थन करें |
|||
|
, |
जीएमआरपी, जीवीएमपी, 802.1क्यू का समर्थन करें |
|||
|
VLAN |
||||
|
IEEE 802.1Q 4K VLAN का समर्थन करें |
, |
|||
|
QINQ, डबल VLAN का समर्थन करें, |
समय प्रबंधनप्रतिस्थापनQOS |
|||
|
फ्लो-आधारित रीडायरेक्शन |
फ्लो-आधारित दर सीमितप्रतिस्थापनप्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मैपिंग के 8*आउटपुट कतारें |
|||
|
डिफ-सर्व QoS, प्राथमिकता चिह्न/टिप्पणी |
कतार शेड्यूलिंग एल्गोरिदम (एसपी, डब्ल्यूआरआर, एसपी+डब्ल्यूआरआर) |
|||
|
एसीएल |
पोर्ट-आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन के आधार पर एसीएल |
|||
|
E प्रबंधन |
PoE बिजली आपूर्ति की कुल बिजली सीमा PoE आउटपुट पावर आवंटन |
|||
|
पावर विकल्पनैदानिक रखरखावपोर्ट मिररिंग, Syslog, पिंग का समर्थन करें |
प्रबंधन कार्य प्रबंधन, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT के लिए CLI, WEB, SNMPv1/v2/v3, Telnet सर्वर का समर्थन करें |
|||
|
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 |
डीएचसीपी स्नूपिंग, विकल्प 82 का समर्थन करें |
|||
|
, |
802.1X सुरक्षा पहुंच, |
|||
|
उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल एक्सेस कंट्रोल लिस्ट का समर्थन करें, |
डीडीओएस का समर्थन करें |
|||
|
, |
पोर्ट-आधारित मैक फ़िल्टरिंग / बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट अलगाव, एआरपी संदेश गति सीमा एडवांस लेयर 2+ विशेषताएंप्रतिस्थापनस्थैतिक मार्ग |
|||
|
EN 61000-3-3: 2013 |
EN55024:2010 IEC 61000-4-2: 2008 (ESD) |
|||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (सर्ज) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
औद्योगिक PoE प्रबंधित ईथरनेट स्विच ऑर्डरिंग जानकारी |
||||
|
मॉडल |
||||
|
विवरण |
||||
|
ETH-DIMC2424M |
||||
|
P |
||||
|
औद्योगिक L2+ 24-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच |
||||
|
SFP विकल्प |
||||
► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें
|
► SFP मॉड्यूल अलग से खरीदा जाना है। |
माउंटिंग विकल्प |
|
► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापितपावर विकल्प |
► DIN-रेल बिजली आपूर्ति। टर्मिनल ब्लॉक के लिए ओपन वायर। |
|
► बिजली आपूर्ति अलग से खरीदी जानी है। |
औद्योगिक PoE प्रबंधित ईथरनेट स्विच अनुप्रयोग |
|
