उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
पोई स्टैंडर्ड: | IEEE 802.3AF/AT/BT (POE ++ तक 95W प्रति पोर्ट) | पोए बजट: | 360W कुल (4 संचालित बंदरगाह) |
---|---|---|---|
इंटरफेस: | 4 × POE RJ45 + 1 × RJ45 अपलिंक + 2 × 100/1000 SFP स्लॉट | बिजली इनपुट: | रिवर्स पोलरिटी प्रोटेक्शन के साथ 48-57VDC बेमानी |
संचालन तापमान: | -40 ° C से 80 ° C (फैनलेस) | आवास और बढ़ते: | IP40 एल्यूमीनियम, दीन-रेल |
प्रमुखता देना: | औद्योगिक 90W PoE++ स्विच,4-पोर्ट गीगाबिट PoE स्विच,SFP के साथ औद्योगिक ईथरनेट स्विच |

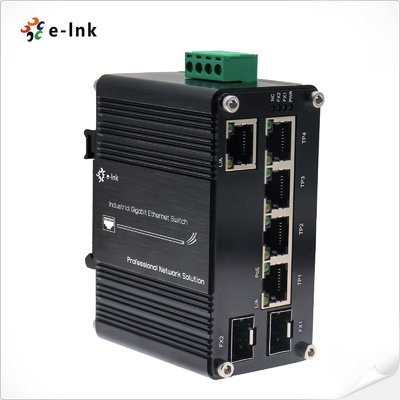

औद्योगिक 4-पोर्ट 90W PoE++ गीगाबिट स्विच 1 RJ45 + 2 SFP के साथ -40~80°C
अवलोकन
LNK-IMC205GHP-SFP एक मजबूत औद्योगिक गीगाबिट स्विच है जिसमें 4 उच्च शक्ति वाले 90W हैं
PoE++ पोर्ट, 1 गीगाबिट RJ45 अपलिंक, और फाइबर कनेक्टिविटी के लिए 2 दोहरी दर SFP स्लॉट।
360W कुल PoE बजट और व्यापक -40~80°C ऑपरेटिंग रेंज के लिए बनाया गया है।
पीटीजेड कैमरे, टच पीसी, कियोस्क और डिजिटल साइनेज जैसे बिजली-भूखे उपकरण
कठोर औद्योगिक वातावरण।
विशेषताएं
4×90W PoE++ पोर्ट (IEEE 802.3bt) 360W कुल PoE बजट के साथ
लचीला Uplinks: 1 गीगाबिट RJ45 + 2 SFP स्लॉट (100/1000 दोहरी मोड)
अल्ट्रा-हाई पावरः पीटीजेड कैमरों, कियोस्क, सिग्नलिंग और पीओई प्रकाश व्यवस्था का समर्थन करता है
मजबूत डिजाइनः IP40 धातु आवास, पंखे के बिना, DIN-रेल माउंट
औद्योगिक-ग्रेड: -40°C से 80°C तक काम करता है, झटके और कंपन प्रतिरोधी
उच्च विश्वसनीयताः रिवर्स ध्रुवीयता संरक्षण के साथ रिडंडेंट 48-57 वीडीसी इनपुट
नॉन-ब्लॉकिंग स्विचिंगः 14Gbps कपड़े, 10K जंबो फ्रेम, 2M बफर
प्रमाणित सुरक्षाः CE, FCC, RoHS, ISO9001, ESD/EFT/Surge सुरक्षा के साथ
तकनीकी सूचकांक
मानक: |
आईईईई 802.3 ईथरनेट |
आईईईई 802.3यू फास्ट ईथरनेट |
|
आईईईई 802.3ab गीगाबिट ईथरनेट |
|
आईईईई 802.3x फुल-डुप्लेक्स प्रवाह नियंत्रण |
|
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) |
|
आईईईई 802.3bt ईथरनेट पर 4-जोड़ी पावर |
|
IEEE 802.3at पावर ओवर ईथरनेट प्लस पीएसई |
|
आईईईई 802.3af पावर ओवर ईथरनेट प्लस |
|
आगे&फ़िल्टरइ दर: |
14,880pps (10Mbps) |
148,800pps (100Mbps) |
|
1,488,000pps (1000Mbps) |
|
पैकेट बफरः |
2 एमबीआईटी |
पैकेट लंबाईः |
10 किलोबाइट |
मैक पता तालिकाः |
4K |
स्विच फैब्रिकः |
14Gbps/नॉन-ब्लॉकिंग |
विनिमय संपत्ति |
बैकप्लेन बैंडविड्थः 14Gbps; पैकेट अग्रेषण दर: 14.88Mpps |
कनेक्टरः |
802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 4 पोर्ट (पोर्ट 1 से 4) |
नेटवर्क केबल |
घुमावदार जोड़ीः 10BASE-T: दो जोड़ी UTP श्रेणी 3,4,5, 100 मीटर तक 100BASE-TX: 2 जोड़ी UTP Cat. 5, 100 मीटर तक 1000BASE-T: 100 मीटर तक 4 जोड़ी STP कैट 5
फाइबर ऑप्टिक केबल 1000BASE-SX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल, 220/550m/2km तक। 1000BASE-LX: 9/125μm सिंगल-मोड केबल, 2/10/20/40/80/120km की लंबी दूरी प्रदान करता है (SFP मॉड्यूल के आधार पर) 100BASE-FX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल 2 किमी तक (एसएफपी मॉड्यूल के आधार पर) 9/125μm 20/40/60/120 किमी के लिए एकल-मोड केबल (एसएफपी मॉड्यूल पर भिन्न) |
इंटरफेस |
|
कनेक्टरः |
5 x RJ45 (4-पोर्ट 802.3at PoE आउट) |
ऑप्टिकल पोर्टः |
2 x SFP 1000Base-X या 100Base-FX(स्वचालित पहचान) |
PoE (ईथरनेट पर पावर) |
|
मानक: |
IEEE802.3af/पर/बीटी |
बंदरगाह: |
आरजे45 |
पावर पिन असाइनमेंट: |
जोड़ी 1 अंत-स्पैनः 1/2 ((-), 3/6 ((+) जोड़ी 2 मध्य अवधिः 4/5(+), 7/8(-) 802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-) |
पीओई बजटः |
360 वाट तक का पीओई बजट |
पर्यावरण |
|
ऑपरेटिंग तापमानः |
-40°C से 80°C (-40°F से 176°F) |
भंडारण तापमानः |
-40°C से 85°C (-40°F से 185°F) |
सापेक्ष आर्द्रता: |
5% से 95% तक नॉन कंडेनसिंग |
एमटीबीएफ |
> 200,000 घंटे |
विद्युत और यांत्रिक |
|
इनपुट पावरः |
48~57वीडीसी (टर्मिनल ब्लॉक) |
बिजली की खपतः |
382W अधिकतम (PoE उपयोग में) |
<5W (PoE उपयोग में नहीं है) |
|
पावर इनपुट अधिभारः |
स्वचालित रीसेट करने योग्य |
रिवर्स ध्रुवीयता: |
वर्तमान |
आयाम (LxWxH): |
95 x 88 x 46 मिमी |
वजनः |
300 ग्राम |
आवरणः |
एल्यूमीनियम केस |
माउंटिंग विकल्पः |
डीआईएन-रेल |
एलईडी संकेतक: |
|
पीWR: |
शक्ति |
एल.ए.: |
संबंध/कार्यकलाप |
पीओई: |
पीओई स्थिति |
FX1/FX2: |
Sएफपी फाइबर लिंक स्थिति |
नियामक अनुमोदन |
|
आईएसओ9001, सीई, एफसीसी, आरओएचएस |
|
EN55022:2010+AC: 2011, वर्ग A |
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
एन 61000-3-3: 2013 |
|
EN55032:2017 |
|
आईईसी 61000-4-2: 2008 (ईएसडी) |
|
आईईसी 61000-4-3: 2010 (आरएस) |
|
IEC 61000-4-4: 2012 (EFT) |
|
आईईसी 61000-4-5: 2014 (उदय) |
|
आईईसी 61000-4-6: 2013 (सीएस) |
|
आईईसी 61000-4-8: 2009 (पीएफएमएफ) |
ऑर्डर करने की जानकारी
मॉडल |
विवरण |
LNK-IMC205Gएचपी- एसएफपी |
औद्योगिक 4-पोर्ट 10/100/1000T 802.3bt 90W PoE + 1-पोर्ट 10/100/1000T + 2-पोर्ट 100/1000X SFP गीगाबिट ईथरनेट स्विच |
एसएफपी विकल्प |
कृपया हमारे एसएफपी विकल्प पृष्ठ पर अपना एसएफपी चुनें (औद्योगिक एसएफपी). |
SFP मॉड्यूल को अलग से खरीदा जाना है। |
|
घुड़सवार विकल्प |
डिफ़ॉल्ट डीआईएन-रेल ब्रैकेट स्थापित; |
पावर विकल्प |
480W/10A 48VDC डीआईएन-रेल बिजली आपूर्ति। टर्मिनल ब्लॉक के लिए ओपन वायर। |
बिजली की आपूर्ति अलग से खरीदी जानी है |

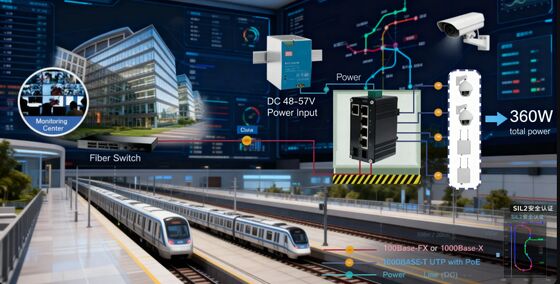

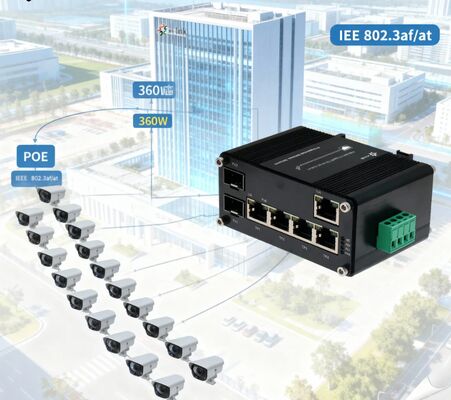

आवेदन
