उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पीओई इनपुट: | 1x IEEE 802.3BT (95W पीडी) | पोई आउटपुट: | 4x 802.3AF/AT/BT (71W बजट) |
|---|---|---|---|
| फाइबर पोर्ट: | 2x SFP (100/1000X ऑटो-डिटेक्ट) | स्विच फैब्रिक: | 14Gbps / 14.88mpps |
| आवास: | IP40 धातु, फैनलेस, 95 × 88 × 46 मिमी | बढ़ते: | दिने-किरण |
| प्रमुखता देना: | Industrial 7-port PoE Gigabit switch,PoE passthrough SFP switch,Industrial Ethernet switch with PoE |
||

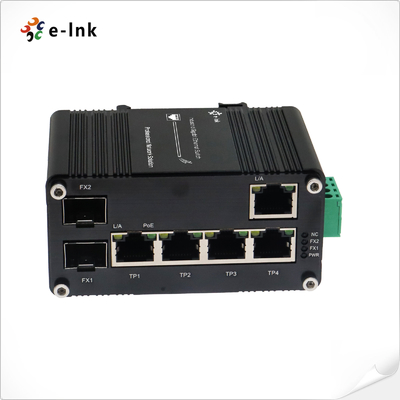

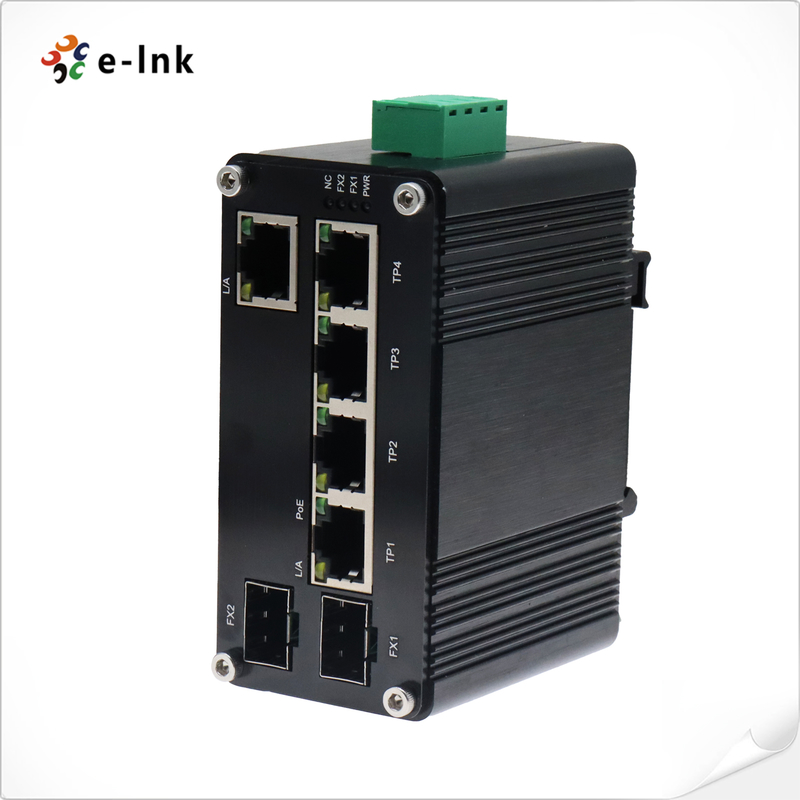

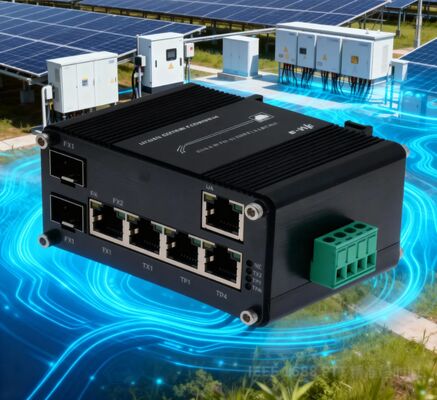

PoE पासथ्रू SFP के साथ औद्योगिक 7-पोर्ट PoE संचालित गीगाबिट स्विच
अवलोकन
E-link LNK-IMC205GPD-SFP एक कॉम्पैक्ट औद्योगिक-ग्रेड PoE संचालित स्विच है जो
एक ही यूनिट में संचालित डिवाइस (PD) और पावर सोर्सिंग इक्विपमेंट (PSE) दोनों को जोड़ता है।
95W PoE++ इनपुट, चार PoE आउटपुट पोर्ट (71W बजट), और दोहरी 100/1000X की विशेषता
SFP स्लॉट, यह उन दूरस्थ IP उपकरणों तक बिजली और डेटा का विस्तार करता है जहां पारंपरिक बिजली स्रोत
उपलब्ध नहीं हैं। PoE पासथ्रू तकनीक के साथ, यह रीवायरिंग लागत को समाप्त करता है और दोगुना करता है
200 मीटर तक संचरण दूरी, जो इसे निगरानी, वायरलेस एपी और किनारे के लिए आदर्श बनाता है
कठोर वातावरण में डिवाइस।
विशेषताएँ
PoE पासथ्रू डिज़ाइन – 1x IEEE 802.3bt PoE++ इनपुट, 4x PoE आउटपुट (71W कुल)।
फाइबर अपलिंक – लचीले लंबी दूरी के नेटवर्किंग के लिए 2x 100/1000X SFP स्लॉट।
विस्तारित पहुंच – PoE संचरण दूरी को 100 मीटर से 200 मीटर तक दोगुना करता है।
मजबूत और कॉम्पैक्ट – IP40 एल्यूमीनियम केस, पंख रहित डिज़ाइन, DIN-रेल माउंट।
व्यापक तापमान समर्थन – -40°C से 80°C तक विश्वसनीय संचालन।
प्लग एंड प्ले – कोई AC एडाप्टर की आवश्यकता नहीं है, PoE इंजेक्टर या स्विच के माध्यम से संचालित।
तकनीकी सूचकांक
|
ईथरनेट |
|
|
मानक: |
IEEE 802.3 ईथरनेट |
|
IEEE 802.3u फास्ट ईथरनेट |
|
|
IEEE 802.3ab गीगाबिट ईथरनेट |
|
|
IEEE 802.3x फुल-डुप्लेक्स फ्लो कंट्रोल |
|
|
IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE) |
|
|
IEEE 802.3bt 4-जोड़ी पावर ओवर ईथरनेट |
|
|
IEEE 802.3at पावर ओवर ईथरनेट प्लस PSE |
|
|
IEEE 802.3af पावर ओवर ईथरनेट प्लस |
|
|
आगे&फ़िल्टरing दर: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
पैकेट बफर: |
2Mbits |
|
पैकेट लंबाई: |
10Kbytes |
|
MAC पता तालिका: |
4K |
|
स्विच फैब्रिक: |
14Gbps/गैर-अवरुद्ध |
|
विनिमय संपत्ति |
बैकप्लेन बैंडविड्थ: 14Gbps; पैकेट फ़ॉरवर्डिंग दर: 14.88Mpps |
|
कनेक्टर: |
802.3at PoE+ इंजेक्टर फ़ंक्शन के साथ 4 पोर्ट (पोर्ट 1 से 4) |
|
नेटवर्क केबल |
ट्विस्टेड-पेयर: 10BASE-T: 2-जोड़ी UTP Cat. 3,4,5, 100 मीटर तक 100BASE-TX: 2-जोड़ी UTP Cat. 5, 100 मीटर तक 1000BASE-T: 4-जोड़ी STP Cat 5 100 मीटर तक
फाइबर-ऑप्टिक केबल 1000BASE-SX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल, 220/550m/2km तक। 1000BASE-LX: 9/125μm सिंगल-मोड केबल, 2/10/20/40/80/120km की लंबी दूरी प्रदान करता है (SFP मॉड्यूल पर निर्भर करता है) 100BASE-FX: 50/125μm या 62.5/125μm मल्टी-मोड फाइबर केबल 2km तक के लिए (SFP मॉड्यूल पर निर्भर करता है) 9/125μm सिंगल-मोड केबल 20/40/60/120km के लिए (SFP मॉड्यूल पर भिन्न होता है) |
|
इंटरफ़ेस |
|
|
कनेक्टर: |
5 x RJ45 (1-पोर्ट PoE इन, 4-पोर्ट PoE आउट) |
|
ऑप्टिकल पोर्ट: |
2 x SFP 1000Base-X या 100Base-FX(ऑटो डिटेक्शन) |
|
PoE (पावर ओवर ईथरनेट) |
|
|
मानक: |
IEEE802.3af/at/bt |
|
पोर्ट: |
RJ45 |
|
पावर पिन असाइनमेंट |
4/5(+), 7/8(-) |
|
PoE बजट: |
71-वाट PoE बजट तक |
|
पर्यावरण |
|
|
ऑपरेटिंग तापमान: |
-40°C से 80°C (-40°F से 176°F) |
|
भंडारण तापमान: |
-40°C से 85°C (-40°F से 185°F) |
|
सापेक्षिक आर्द्रता: |
5% से 95% गैर-संघनक |
|
MTBF |
> 200,000 घंटे |
|
विद्युत और यांत्रिक |
|
|
इनपुट पावर: |
PoE से गुज़रें: PoE इंजेक्टर या स्विच से 95W पावर इनपुट |
|
48~57VDC (टर्मिनल ब्लॉक) |
|
|
बिजली की खपत: |
<5W (गैर-PoE) |
|
पावर इनपुट ओवरलोड: |
स्वचालित रीसेट करने योग्य |
|
रिवर्स पोलैरिटी: |
उपस्थित |
|
आयाम (LxWxH): |
95 x 88 x 46mm |
|
वज़न: |
300g |
|
आवरण: |
एल्यूमीनियम केस |
|
माउंटिंग विकल्प: |
DIN-रेल |
|
एलईडी संकेतक: |
|
|
PWR: |
पावर |
|
L/A: |
लिंक/गतिविधि |
|
PoE: |
PoE स्थिति |
|
FX1/FX2: |
SFP फाइबर लिंक स्थिति |
|
नियामक अनुमोदन |
|
|
ISO9001, CE, FCC, RoHS |
|
|
EN55022:2010+AC: 2011, क्लास ए |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55032:2017 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (सर्ज) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
जानकारी का आदेश देना
|
मॉडल |
विवरण |
|
LNK-IMC205GPD-SFP |
औद्योगिक PoE संचालित 5-पोर्ट 10/100/1000T + 2-पोर्ट 100/1000X SFP ईथरनेट स्विच PoE पासथ्रू के साथ |
|
SFP विकल्प |
► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें (औद्योगिक SFP). |
|
► SFP मॉड्यूल अलग से खरीदा जाना है। |
|
|
माउंटिंग विकल्प |
► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; |
|
पावर विकल्प |
► PoE पास थ्रू |
|
► बिजली की आपूर्ति अलग से खरीदी जानी है |

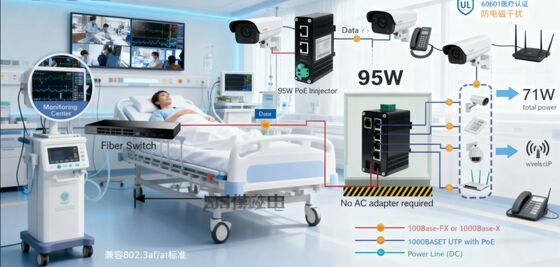

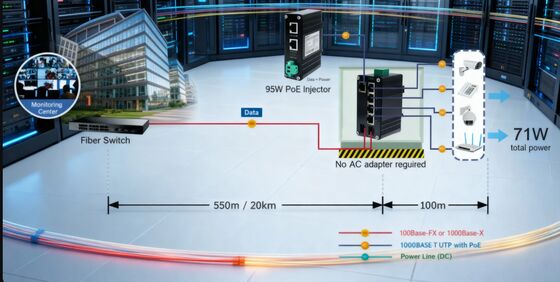

आवेदन
आयाम
