उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | एलएनके-INJ301-M12 | ईथरनेट पोर्ट: | 1x डेटा + पावर आउट (M12 8-पिन ए-कोडिंग), 1x डेटा इन (M12 8-पिन ए-कोडिंग) |
|---|---|---|---|
| पोई स्टैंडर्ड: | IEEE802.3AF/AT, EN50155 COMPLINT | इनपुट वोल्टेज: | 12 ~ 48VDC 5-पिन M12 ए-कोडिंग के माध्यम से |
| परिचालन तापमान: | -40 ° C से 80 ° C; भंडारण: -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | आयाम और वजन: | 95 × 70 × 30 मिमी; 0.25 किलोग्राम |
| प्रमुखता देना: | EN50155 औद्योगिक PoE इंजेक्टर,गीगाबिट PoE इंजेक्टर M12 कनेक्टर,DIN-रेल PoE इंजेक्टर 30W |
||

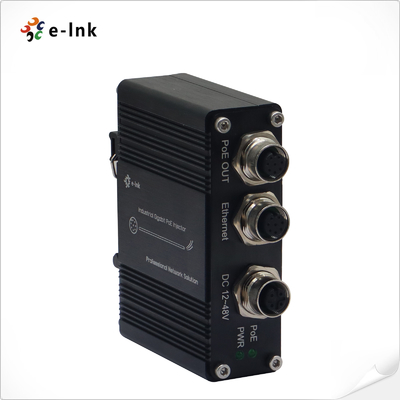

EN50155 औद्योगिक 1-पोर्ट गीगाबिट PoE इंजेक्टर 30W M12 कनेक्टर DIN-रेल
अवलोकन
LNK-INJ301-M12 एक EN50155-प्रमाणित औद्योगिक गीगाबिट PoE इंजेक्टर है जिसे
रोलिंग स्टॉक, वाहन और रेलवे अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह प्रति पोर्ट 30W तक की शक्ति प्रदान करता है
कठोर परिस्थितियों में कंपन, झटके और अत्यधिक तापमान के साथ विश्वसनीय संचालन सुनिश्चित करता है
(-40°C से 80°C)। M12 कनेक्टर्स, इंटेलिजेंट PoE डिटेक्शन और
DIN-रेल/वॉल-माउंट सपोर्ट की विशेषता, यह इंजेक्टर औद्योगिक-ग्रेड नेटवर्क डिवाइस के लिए सुरक्षित, उच्च-प्रदर्शन शक्ति
और डेटा डिलीवरी की गारंटी देता है।
विशेषताएँ
EN50155 प्रमाणित: रेलवे और वाहन-ग्रेड औद्योगिक वातावरण के लिए अनुरूप
उच्च-शक्ति PoE+: IEEE802.3af/at अनुपालन के साथ प्रति पोर्ट 30W
मजबूत M12 कनेक्टर्स: सुरक्षित, कंपन-प्रतिरोधी कनेक्शन सुनिश्चित करता है
गीगाबिट डेटा समर्थन: 10/100/1000Base-TX, फुल/हाफ डुप्लेक्स, फॉरवर्ड/फ़िल्टर 1.488Mpps
पर्यावरण विश्वसनीयता: -40°C से 80°C ऑपरेटिंग तापमान, IP40 एल्यूमीनियम केसिंग
लचीला माउंटिंग: DIN-रेल या वॉल इंस्टॉलेशन
इंटेलिजेंट PoE सुरक्षा: बिजली चालू करने से पहले वैध PoE डिवाइस का पता लगाता है
डायग्नोस्टिक एलईडी: स्पष्ट बिजली और PoE स्थिति संकेत
तकनीकी सूचकांक
|
मानक: |
IEEE802.3af पावर ओवर ईथरनेट |
|
IEEE802.3at पावर ओवर ईथरनेट |
|
|
प्रसंस्करण प्रकार: |
फॉरवर्ड |
|
हाफ-डुप्लेक्स, फुल-डुप्लेक्स |
|
|
फॉरवर्ड फ़िल्टर दर: |
1,488,000pps (1000Mbps) |
|
केबलिंग: |
10/100/1000Base-T |
|
कनेक्टर: |
2x M12 कनेक्टर (8-पिन महिला M12 A-कोडिंग) |
|
पर्यावरण |
|
|
ऑपरेटिंग तापमान: |
-40°C से 80°C (-40°F से 176°F) |
|
भंडारण तापमान: |
-40°C से 85°C (-40°F से 185°F) |
|
सापेक्षिक आर्द्रता: |
5% से 95% गैर-संघनक |
|
MTBF: |
>200,000 घंटे |
|
विद्युत और यांत्रिक |
|
|
इनपुट पावर: |
12~485-पिन महिला M12 A-कोडिंग पर VDC |
|
बिजली की खपत: |
36W अधिकतम। |
|
PoE (पावर ओवर ईथरनेट) |
|
|
मानक: |
IEEE802.3af/at |
|
पोर्ट: |
M12 कनेक्टर (8-पिन महिला M12 A-कोडिंग) |
|
अधिकतम। प्रति पोर्ट पावर: |
30W अधिकतम |
|
एलईडी संकेतक: |
|
|
पावर: |
पावर स्थिति |
|
PoE: |
PoE स्थिति |
|

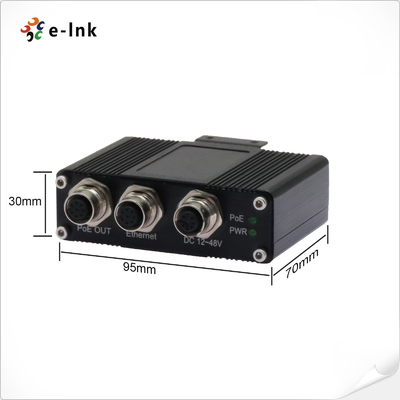

आयाम (WxDxH): |
95 x 70 x 30 मिमी |
|
वज़न: |
0.25Kg |
|
केसिंग: |
एल्यूमीनियम केस |
|
माउंटिंग विकल्प: |
DIN-रेल / वॉल-माउंट |
|
नियामक अनुमोदन |
|
|
ISO9001 |
|
|
FCC भाग 15, कक्षा A, EN50155 |
|
|
EN55022:2006+A1: 2007 कक्षा A |
|
|
सर्ज सुरक्षा: |
|
|
RJ45: 1KV |
|
|
पावर: 500V |
|
|
ESD: 4KV/8KV |
|
आदेश जानकारी
|
मॉडल |
विवरण |
|
LNK-INJ301-M12 |
EN50155 औद्योगिक 1-पोर्ट 10/100/1000M M12 PoE इंजेक्टर 12~48VDC पावर इनपुट |
|
माउंटिंग विकल्प |
► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित; वॉल माउंट ब्रैकेट शामिल है। |
|
पावर विकल्प |
► बिजली की आपूर्ति अलग से खरीदी जानी है |
अनुप्रयोग
M12 पिन असाइनमेंट:
|
पिन |
असाइनमेंट |
||
|
RJ45 |
M12 |
PoE |
ईथरनेट |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+(VCC+) |
TP2+ |
|
5 |
1 |
TP2-(VCC+) |
TP2- |
|
6 |
8 |
TP1- |
TP1- |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3-(VCC-) |
TP3- |
