उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| योजक: | 24 x RJ45 | ऑप्टिकल बंदरगाह: | 4 x 1000Base-X SFP |
|---|---|---|---|
| इनपुट शक्ति: | 48 ~ 57VDC, निरर्थक शक्ति (6-पिन टर्मिनल ब्लॉक | पोए बजट: | 720-वाट पोए बजट तक |
| बिजली की खपत: | 15W अधिकतम.(उपयोग में PoE<720W) | (Wxdxh): | 440 मिमी x 300 मिमी x 45 मिमी |
| वज़न: | 3.5 किग्रा | परिचालन तापमान: | -40 ° C से 80 ° C (-40 ° F से 176 ° F) |

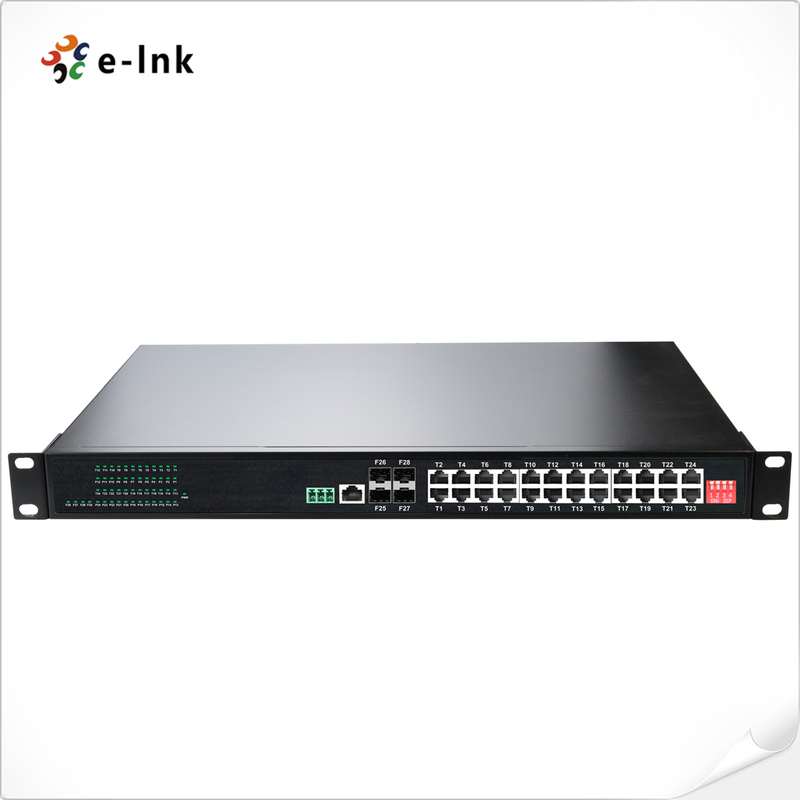

औद्योगिक L2+आरएCKMount 24-पोर्ट 10/100/1000T 802.3AT POE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच
औद्योगिक प्रबंधित ईथरनेट स्विच अवलोकन
ETH-IMC2424MPश्रृंखला एक बीहड़ है,L2+ प्रबंधित,रैक-माउंटेबल स्विचकी विशेषता
24 10/100/1000BASE-T RJ45 पोर्टसाथ802.3AT POE+ समर्थनऔर4x 1000Base-X SFP फाइबर स्लॉट।
कठोर वातावरण के लिए डिज़ाइन किया गया, स्विच कई उपकरणों के लिए उच्च-शक्ति POE वितरित करता है,
जैसे किआईपी कैमराऔरवायरलेस एक्सेस पॉइंट्स। यह लचीला फाइबर अपलिंक कनेक्टिविटी प्रदान करता है
(सिंगल-मोड और मल्टी-मोड) और विश्वसनीय नेटवर्क के लिए उन्नत प्रबंधन क्षमताएं प्रदान करता है
औद्योगिक और दूरस्थ अनुप्रयोगों में एकीकरण।
औद्योगिक प्रबंधित ईथरनेट स्विच सुविधाएँ
►प्रदान24 × 10/100/1000BASE-T RJ45 पोर्ट,4 × 1000BASE-X SFP स्लॉट, और1 × RS485 इंटरफ़ेस
►RJ45 बंदरगाह समर्थन10/100/1000Mbps पूर्ण/आधा-द्वैध, ऑटो-परस्पर विरोधी, और ऑटो एमडीआई/एमडीआईएक्स
►IEEE 802.3af/आज्ञाकारी परPOE अनुप्रयोगों के लिए
►डुबकी स्विच कार्य: एक-कुंजी VLAN, वन-की रिंग मैनेजमेंट, पो रीसेट, और विस्तारित250 मीटर पोए ट्रांसमिशन
►यूएसबी-सी प्रबंधन बंदरगाहसरलीकृत कॉन्फ़िगरेशन के लिए, RS232 सीरियल एक्सेस की आवश्यकता को समाप्त करना
►समर्थन10k जंबो फ्रेमबढ़ाया डेटा हस्तांतरण प्रदर्शन के लिए
►शिकायत के साथIEEE 802.3AZ ऊर्जा कुशल ईथरनेट (EEE)
►टिकाऊआईपी 40-रेटेड एल्यूमीनियम संलग्नकऔद्योगिक उपयोग के लिए
►समर्थन1U 19 ”रैकमाउंट इंस्टॉलेशनलचीली परिनियोजन के लिए
►वाइड ऑपरेटिंग तापमान रेंज:-40 ° C से 80 ° C (-40 ° F से 176 ° F)
औद्योगिक प्रबंधित ईथरनेट स्विच तकनीकी सूचकांक
|
ईथरनेट |
||||
|
मानक: |
IEEE802.3 10Base-T |
|||
|
IEEE802.3U 100BASE-TX/FX |
||||
|
IEEE802.3AB 1000BASE-T |
||||
|
IEEE802.3Z 1000BASE-X |
||||
|
IEEE802.3पी क्यूओएस |
||||
|
IEEE802.1D स्पैनिंग ट्री |
||||
|
आगेऔरफ़िल्टरइंग दर: |
14,880pps (10Mbps) |
|||
|
148,800pps (100mbps) |
||||
|
1,488,000pps (1000mbps) |
||||
|
पैकेट बफर मेमोरी: |
12 मीटर बिट्स |
|||
|
प्रसंस्करण प्रकार: |
भंडार |
|||
|
बैकप्लेन बैंडविड्थ |
110GBPS |
|||
|
अधिकतम पैकेट लंबाई: |
10k बाइट्स जंबो फ्रेम |
|||
|
पता तालिका आकार: |
8K मैक पते |
|||
|
इंटरफ़ेस |
||||
|
कनेक्टर: |
24 x RJ45 |
|||
|
आरS485: |
1 x rs485 (वैकल्पिक) |
|||
|
ऑप्टिकल पोर्ट: |
4 x 1000Base-X स्फूर्ड |
|||
|
USB-सी: |
1 एक्स यूएसबी-सी (प्रबंधन के लिए) |
|||
|
RS485 सीरियल इंटरफ़ेस (वैकल्पिक) |
||||
|
भौतिक इंटरफ़ेस |
औद्योगिक मानक 3-पिन स्क्रू टर्मिनल |
|||
|
डेटा प्रकार |
1ch rs485 द्वि-दिशा |
|||
|
आरएस -485 सिग्नल |
डेटा+, डेटा-, GND |
|||
|
सीरियल पोर्ट लाइन दूरी |
1000 मीटर |
|||
|
बॉड दर |
0 ~ 800kbps |
|||
|
पो (ईथरनेट पर शक्ति) |
||||
|
मानक: |
IEEE 802.3AT पावर ओवर ईथरनेट प्लस |
|||
|
IEEE 802.3AF पावर ओवर ईथरनेट |
||||
|
पीort: |
आरजे 45 |
|||
|
पावर पिन असाइनमेंट |
4/5 (+), 7/8 (-) |
|||
|
POE बजट: |
तक720-वाट पोए बजट |
|||
|
Envithmeनटाल |
||||
|
परिचालन तापमान: |
-40 ° C से 80 ° C (-40 ° F से 176 ° F) |
|||
|
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
|||
|
सापेक्षिक आर्द्रता: |
5% से 95% गैर-कंडेनसिंग |
|||
|
माउंटेड |
> 200,000 बजे |
|||
|
विद्युत और यांत्रिक |
||||
|
इनपुट शक्ति: |
48~ 57ग्राम रक्षा समिति, निरर्थक शक्ति (6-पिन टर्मिनल ब्लॉक) |
|||
|
बिजली की खपत: |
15W मैक्स।(उपयोग में पो <720w) |
|||
|
सुरक्षा: |
||||
|
पावर इनपुट अधिभार: |
स्वत: पुनर्विचार योग्य |
|||
|
उल्टा ध्रुवीयता: |
उपस्थित |
|||
|
डिपी स्विच |
||||
|
4 अंकों की डुबकी स्विचसमारोहटियोन
|
डुबोना |
समारोह |
सेटिंग |
|
|
एसडब्ल्यू 1 |
वीलान |
पर - सक्षम |
बंद - अक्षम |
|
|
एसडब्ल्यू 2 |
रिंग -प्रबंध |
पर - सक्षम |
बंद - अक्षम |
|
|
SW 3 (अपग्रेड होने के लिए) |
250 मीटर पीओई नेटवर्क |
पर - सक्षम |
बंद - अक्षम |
|
|
SW 4 (अपग्रेड किया जाना) |
पोई रीसेट |
पर - सक्षम |
बंद - अक्षम |
|
|
एलईडी संकेतक: |
||||
|
PWR: |
बिजली की स्थिति |
|||
|
ईथरनेट (प्रति बंदरगाह): |
लिंक/गतिविधि |
|||
|
पीओई |
पोई स्थिति (T1 ~ T24) |
|||
|
रेशा: |
गीगाबिट एसएफपी पोर्ट: एफ 1 ~ एफ 4 |
|||
|
आयाम (l x w x h): |
440 मिमी x 300 मिमी x 45 मिमी |
|||
|
वज़न: |
3.5 किग्रा |
|||
|
आवरण: |
अल्युमीनियम मामला |
|||
|
बढ़ते विकल्प: |
रैकमाउंट |
|||
|
सॉफ्टवेयर सुविधाएँ |
||||
|
अतिरेक प्रोटोकॉल |
समर्थन STP/RSTP/MSTP/ERPSV2, लिंक एकत्रीकरण |
|||
|
बहुस्तरीय समर्थन |
IGMP स्नूपिंग V1/V2/V3 का समर्थन करें,समर्थन GMRP, GVMP, 802.1Q |
|||
|
वीलान |
IEEE 802.1Q 4K VLAN का समर्थन करें,QINQ, डबल VLAN का समर्थन करें, |
|||
|
समय -प्रबंध |
सिनटीपी |
|||
|
क्यूओएस |
प्रवाह-आधारित पुनर्निर्देशन प्रवाह-आधारित दर सीमित |
|||
|
एसीएल |
बंदरगाह-आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल |
|||
|
पीहेई प्रबंधन |
पीओई बिजली की आपूर्ति की कुल बिजली सीमा पो आउटपुट पावर आवंटन |
|||
|
नैदानिक रखरखाव |
पोर्ट मिररिंग, सिस्लोग, पिंग का समर्थन करें |
|||
|
प्रबंधन समारोह |
समर्थन CLI, वेब, SNMPV1/V2/V3, प्रबंधन के लिए टेलनेट सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT |
|||
|
अलार्म प्रबंधन |
समर्थन 1 रास्ता रिले अलार्म आउटपुट, RMON, जाल |
|||
|
सुरक्षा |
प्रसारण तूफान संरक्षण, HTTPS/SSLV3, AAA और RADIUS, SSH2.0 DHCP स्नूपिंग, विकल्प 82 का समर्थन करें,802.1x सुरक्षा पहुंच, |
|||
|
एडवांस लेयर 2+ फीचर्स |
IPv4/IPv6 प्रबंधन स्थैतिक मार्ग |
|||
|
नियामक स्वीकृतियां |
||||
|
ISO9001, CE, ROHS, FCC |
||||
|
EN55022: 2010+AC: 2011, क्लास ए |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
एन 61000-3-3: 2013 |
||||
|
EN55024: 2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (सर्ज) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
औद्योगिक प्रबंधित ईथरनेट स्विच ऑर्डरिंग जानकारी
|
नमूना |
विवरण |
|
ETH-IMC2424Mपी |
औद्योगिक L2 + रैकमाउंट 24-पोर्ट 10/100/1000T 802.3AT POE + 4-पोर्ट 1000x SFP प्रबंधित ईथरनेट स्विच |
|
एसएफपी विकल्प |
► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें |
|
► SFP मॉड्यूल को अलग से खरीदा जाना है। |
|
|
बढ़ते विकल्प |
► रैकमाउंट स्थापना |
|
पॉवर विकल्प |
► औद्योगिक बिजली की आपूर्ति। टर्मिनल ब्लॉक के लिए खुला तार। |
|
► बिजली की आपूर्ति को अलग से खरीदा जाना है। |
औद्योगिक प्रबंधित ईथरनेट स्विच आवेदन
बिक्री और वारंटी नीति के बाद
यह इससे बना हैऑनलाइन ग्राहक सेवाऔरटेलीफ़ोन ग्राहक सेवा, प्रदान करनाउत्पाद परामर्श,
सुदूर तकनीकी सहायता,रखरखाव और स्वीकृति सेवाएँ।
सेवा नीति: तीन महीने का प्रतिस्थापन और तीन साल की वारंटी।
प्रतिस्थापन: उत्पाद की विफलता का परीक्षण करने के बाद, उत्पादों की एक श्रृंखला खरीदने के तीन महीने के भीतर
गैर-प्राकृतिक आपदाओं के कारण तकनीशियनों और मानव निर्मित क्षति द्वारा, क्रेता सीधे कर सकते हैं
एक ही प्रकार के उत्पादों को बदलने के लिए क्रय बिंदु पर जाएं। तुलनीय प्रदर्शन का एक उत्पाद।
यदि उत्पाद परीक्षण में कोई परेशानी नहीं है, तो मूल नमूना वापस कर दिया जाएगा।
गारंटी: गैर-प्राकृतिक आपदाओं के कारण मानव निर्मित क्षति, हमारी कंपनी की मुफ्त वारंटी अवधि 1 वर्ष है।
[निम्नलिखित परिस्थितियाँ प्रतिस्थापन और मुक्त रखरखाव के दायरे में नहीं आती हैं]
1. उत्पाद मैनुअल में निर्देशों के अनुसार संचालन और रखरखाव के कारण होने के कारण।
2. मानवीय कारकों के कारण होने वाली डेमेज, जैसे कि अनुचित वोल्टेज इनपुट, पानी का सेवन और टूटना।
3. प्राकृतिक आपदाओं के कारण होने वाले उत्पादों के लिए, जैसे बिजली, भूकंप, आग, आदि।
3. कंपनी की अनुमति के बिना अंतर्निहित सेटिंग्स या मरम्मत के बारे में जानकारी।
4. मुक्त रखरखाव के दायरे से परे उत्पाद।
5. ग्राहकों द्वारा भेजे गए मरम्मत के दौरान परिवहन, लोडिंग और अनलोडिंग के कारण होने वाली डेमेज।
6. उत्पाद वारंटी कार्ड पर उत्पाद बार कोड या मॉडल उत्पाद के अनुरूप नहीं है।
7. अन्य गैर-उत्पाद समस्याओं जैसे डिजाइन, प्रौद्योगिकी, विनिर्माण और गुणवत्ता के कारण होने वाली क्षति या क्षति।
