उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर कनेक्टर: | एसएफपी, एफसी, एससी या एसटी | विद्युत आपूर्ति: | डीसी 12-48 वी |
|---|---|---|---|
| बिजली दर: | <6w | परिचालन तापमान: | -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस (-40 डिग्री फारेनहाइट से 176 डिग्री फारेनहाइट) |
| आयाम: | 119 (एल)*114 (डब्ल्यू)*50 (एच) मिमी | वजन: | 0.55 किलोग्राम/पीसी |
| प्रमुखता देना: | 4 से 16CH फाइबर कन्वर्टर,16 चैनल RS232 फाइबर कनवर्टर,4 चैनल RS232 फाइबर कनवर्टर |
||

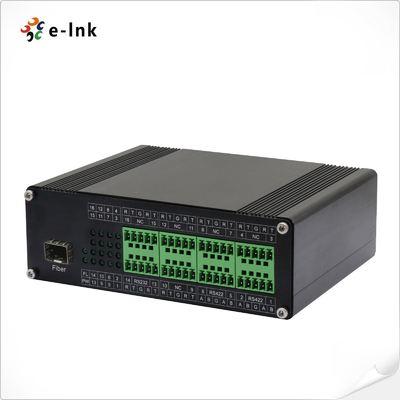

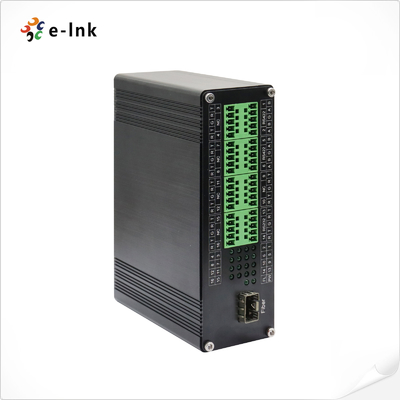

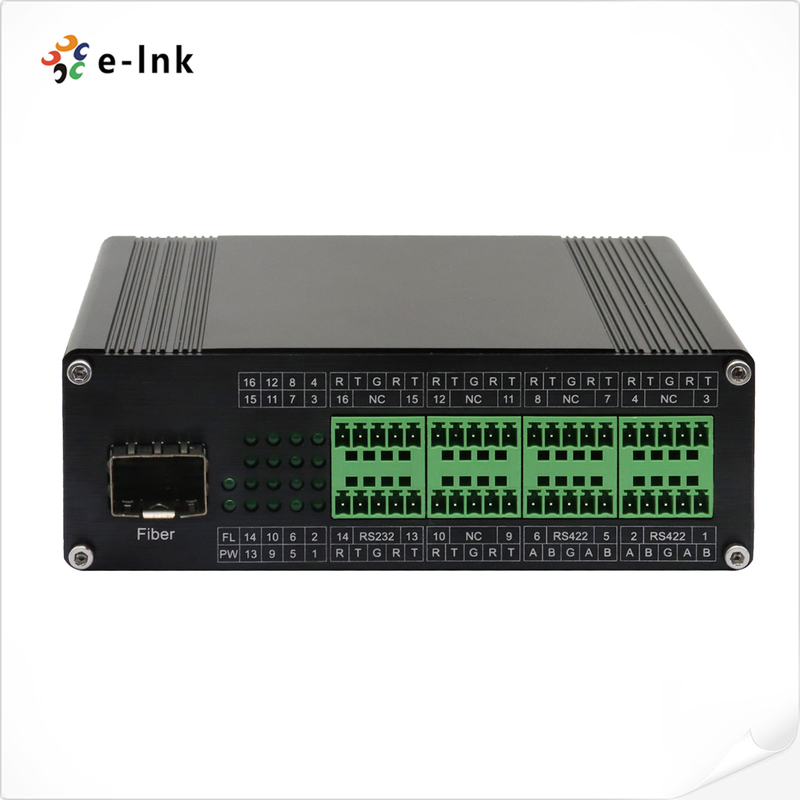

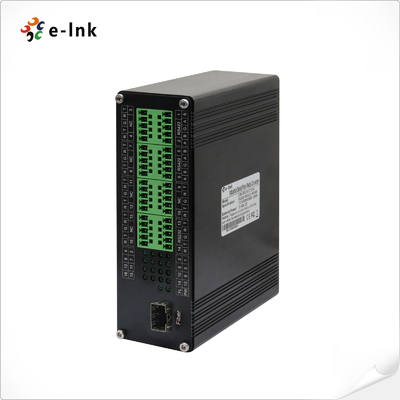

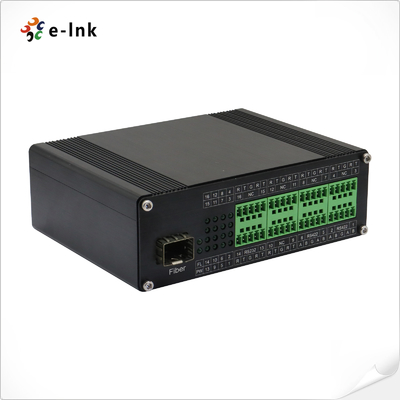

औद्योगिक बहु-चैनल RS-232/422/485 सीरियल को फाइबर कन्वर्टर्स
अवलोकन
ई-लिंक LNK-IRS श्रृंखलाएकऔद्योगिक-ग्रेड मल्टी-चैनल RS232/RS485/RS422 को फाइबर ऑप्टिक कनवर्टर तक, सीरियल संचार का विस्तार करने के लिए डिज़ाइन किया गयामल्टीमोड फाइबर पर 2 किमीयाएकल-मोड फाइबर पर 20 किमी।
यह समर्थन करता हैRs232 या rs485 के 4 से 16 चैनल, औरRS422 के 2 से 8 चैनल, जैसे लचीले मिश्रित-सिग्नल कॉन्फ़िगरेशन के साथ8ch rs232 + 8ch rs485या8ch rs485 + 4ch rs422।
एक विशेषतादीन-रेल माउंट डिजाइन, यह कठोर औद्योगिक वातावरण में आसान स्थापना सुनिश्चित करता है। ऑप्टिकल फाइबर ट्रांसमिशन समाप्त हो जाता हैईएमआई,ग्रुप लूप, औरबिजली का हस्तक्षेप, उच्च सुनिश्चित करनाआँकड़ा विश्वसनीयता,सुरक्षा, औरप्रदर्शन।
के लिए आदर्शऔद्योगिक स्वचालन,प्रक्रिया नियंत्रण,स्टेज लाइटिंग, औरयातायात प्रबंधन प्रणालियाँ।
विशेषताएँ
► कठोर औद्योगिक वातावरण के लिए प्रशंसक-कम और दीन-रेल डिजाइन
► द्वि-दिशात्मक RS232/422/485 (टर्मिनल ब्लॉक) सीरियल पोर्ट में निर्मित
► मल्टी-चैनल सीरियल डेटा पोर्ट का समर्थन करता है: 4 ~ 16ch RS232, 4 ~ 16ch RS485 या 2 ~ 8ch RS422
► सीरियल डेटा पूरी तरह से पारदर्शी है, बॉड दर आत्म-अनुकूल है, कोई सेटिंग आवश्यक नहीं है
► एसएफपी, एफसी, एससी या एसटी मल्टी-मोड 2 किमी, सिंगल-मोड 20 किमी का समर्थन करता है
► हाई-स्पीड सीरियल डेटा का उपयोग स्टेज लाइटिंग कंट्रोल में DMX512 संचार के लिए किया जा सकता है
► इनपुट वोल्टेज 12 ~ 48VDC का समर्थन करता है
► रिवर्स पोलरिटी प्रोटेक्शन का समर्थन करता है
► IP40 एल्यूमीनियम केस
► -40 ° C से 80 ° C (-40 ° F से 176 ° F) ऑपरेटिंग तापमान
► 5-वर्षीय वारंटी
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | एसएफपी, एफसी, एससी या एसटी |
| केबल आवश्यकता | मल्टी-मोड: 50/125um, 62.5/125um |
| फाइबर पोर्ट | 1 फाइबर पोर्ट |
| संचरण दूरी | मल्टी-मोड: 2 किमी |
| वेवलेंथ | 1310nm/1490nm/1550nm |
| RS232 सीरियल इंटरफ़ेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 16ch rs232 द्वि-दिशा तक |
| RS-232 सिग्नल | TXD, RXD, GND |
| सीरियल पोर्ट लाइन दूरी | 15 मीटर |
| बॉड दर | 0 ~ 800kbps |
| RS422 सीरियल इंटरफ़ेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 8ch rs422 द्वि-दिशा तक |
| आरएस -422 सिग्नल | TX+, TX-, RX+, RX-, GND |
| सीरियल पोर्ट लाइन दूरी | 1000 मीटर |
| बॉड दर | 0 ~ 800kbps |
| RS485 सीरियल इंटरफ़ेस | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | 16ch rs485 द्वि-दिशा तक |
| आरएस -485 सिग्नल | डेटा+, डेटा-, GND |
| सीरियल पोर्ट लाइन दूरी | 1000 मीटर |
| बॉड दर | 0 ~ 800kbps |
| बिजली की आवश्यकताएं | |
| बिजली इनपुट | 12 ~ 48VDC |
| बिजली की खपत | <6w |
| शक्ति कनेक्टर | टर्मिनल ब्लॉक |
| शक्ति संरक्षण | रिवर्स पोलरिटी प्रोटेक्शन |
| एलईडी सूचक | |
| स्वामी | बिजली की आपूर्ति |
| फ्लोरिडा | फाइबर लिंक स्थिति |
| डेटा 1 ~ 16 | धारावाहिक आंकड़ा संकेत |
| यांत्रिक | |
| आयाम (LXWXH) | 119 x 114 x 50 मिमी |
| वज़न | 0.55 किग्रा |
| झलार | एल्यूमीनियम केस |
| बढ़ते विकल्प | दीन-रेल माउंट |
| पर्यावरण | |
| कार्य -तापमान | -40 ° C से 80 ° C (-40 ° F से 176 ° F) |
| भंडारण तापमान | -40 ° C से 85 ° C (-40 ° F से 185 ° F) |
| काम कर रहे आर्द्रता | 5% ~ 95% (गैर-कंडेनसिंग) |
| माउंटेड | 216,388 घंटे |
| नियामक स्वीकृतियां | |
| ईएमआई | FCC PART15, CISPR (EN55022) क्लास ए |
| ईएम | EN61000-4-2 (ESD) स्तर 4, मानदंड B |
| शॉक / फ्रीफॉल / कंपन | शॉक: MIL-STD-810F विधि 516.5 |
| हरा | ROHS आज्ञाकारी |
| प्रमाणपत्र: | एफसीसी, सीई |
