उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संचरण दूरी: | 550m-20Km | तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम |
|---|---|---|---|
| बिजली की खपत: | <5W | आयाम (एलएक्सडब्ल्यूएक्सएच): | 73 x 44 x 17 मिमी |
| बिजली अनुकूलक: | डीसी 5 वी | डेटा प्रकार: | टैली और रिवर्स RS485 |
मिनी-प्रकार 3जी-एसडीआई फाइबर कन्वर्टर के साथ टैली और रिवर्स आरएस485
अवलोकन
मिनी 3जी/एचडी-एसडीआई फाइबर कन्वर्टर ऑप्टिकल फाइबर के माध्यम से 1 चैनल 3जी/एचडी-एसडीआई वीडियो (एम्बेडेड ऑडियो के साथ), टैली सिग्नल और रिवर्स आरएस485 सिग्नल ट्रांसमिशन का समर्थन करता है,और 3जी/एचडी-एसडीआई लूप के माध्यम से स्थानीय निगरानी संकेत आउटपुट कर सकते हैंई-लिंक 3जी/एचडी-एसडीआई वीडियो फाइबर कन्वर्टर में एक ट्रांसमीटर और एक रिसीवर शामिल है, जो 1080 पी 3जी/एचडी-एसडीआई सिग्नल के संचरण का समर्थन करता है।
विशेषताएं
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।
स्वचालित केबल समानांतर, 3.2 Gb/s (Belden 1694A) से नीचे की सभी दरों के लिए प्रयोग किया जाता है;
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
एसडीआई कैमरा प्रणालियों के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली और रिवर्स RS485 |
| आवृत्ति/दर समर्थन | RS422 के लिए अधिकतम 115200 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 73 x 44 x 17 मिमी (TX) |
| वजन | 75 ग्राम (TX) |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |

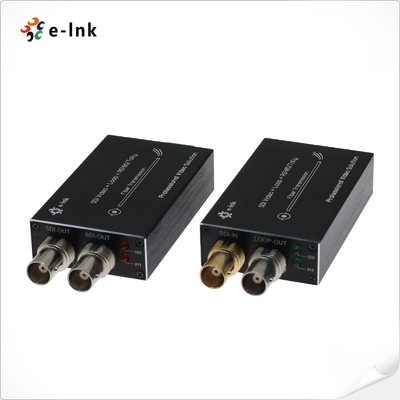

इंटरफेस और एलईडी
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-M3जी-1V-MM | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,मनी फंडएलसी फाइबर कनेक्टर500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
| LNK-M3G-1V-20 | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,एसएमएफएलसी फाइबर कनेक्टर20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
| LNK-M3G-1V-40 | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,एसएमएफएलसी फाइबर कनेक्टर40 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
आवेदन
