उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संचरण दूरी: | 20 किमी | वेवलेंथ: | 1310nm/1550nm |
|---|---|---|---|
| (Wxdxh): | 120 x 105 x 28 मिमी | वज़न: | 1.5 किग्रा/जोड़ी |
| बिजली अनुकूलक: | डीसी 5~25V | बिजली की खपत: | <5w |
| प्रमुखता देना: | टैली आरएस485 डेटा फाइबर कनवर्टर,औद्योगिक 3जी एचडी-एसडीआई फाइबर कनवर्टर,द्विदिश 3जी एचडी-एसडीआई फाइबर कनवर्टर |
||
लूप-आउट के साथ 1Ch द्विदिश 3जी-एसडीआई + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + 1Ch माइक्रोफोनoफाइबर कनवर्टर
एसडीआई फाइबर एक्सटेंडरअवलोकन

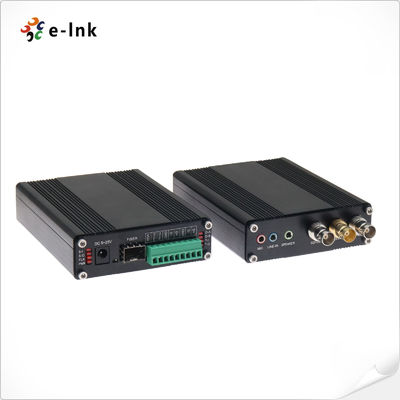

LNK-3G-1BV1T2BD2A1M श्रृंखला एक उच्च प्रदर्शन 3G/HD-SDI वीडियो ऑप्टिकल ट्रांससीवर है।
यह समर्थन करता हैएक-चैनल द्विदिशात्मक 3G/HD-SDI वीडियो ट्रांसमिशन (इम्बेडेड ऑडियो के साथ),
वीडियो लूप-आउट,एक गिनती संकेत,दो-चैनल द्विदिशात्मक RS485/RS422 डेटा,दो-चैनल
बाहरी स्टीरियो ऑडियो, औरएक माइक्रोफोन सिग्नल, उच्च परिभाषा वीडियो प्रसारित
और ऑप्टिकल फाइबर पर ऑडियो सिग्नल।
इस श्रृंखला में एक ट्रांसमीटर और एक रिसीवर शामिल है, जो समर्थन करता है1080 पी फुल एचडी 3जी/एचडी-एसडीआई संकेत
प्रसारण, और प्रस्तावउच्च स्थिरता और स्पष्ट चित्र।एलईडी स्थिति संकेतशामिल हैं
ऑपरेटिंग स्थिति की वास्तविक समय निगरानी के लिए उपकरण।
लागूः बुद्धिमान यातायात निगरानी, सुरक्षा प्रणाली, औद्योगिक निगरानी
(बिजली, रासायनिक उद्योग, इस्पात, तेल, रेलवे आदि), सैन्य निगरानी (भण्डार, सीमाएं आदि),
कैंपस नेटवर्क, स्टेडियम लाइव प्रसारण, टीवी कार्यक्रम प्रसारण और अन्य उच्च मांग वाला वीडियो
और ऑडियो प्रसारण परिदृश्य।
एसडीआई फाइबर एक्सटेंडरविशेषताएं
लूप-आउट के साथ 1Ch द्विदिश 3G-SDI वीडियो
1Ch टैली सिग्नल
2Ch द्विदिशात्मक RS485 या RS422 डेटा
2Ch स्टीरियो ऑडियो
1Ch माइक्रोफोन
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz का समर्थन करें
20 किमी (एसएमएफ) तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 0-20 किमी |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा या टैली | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक), टैली संकेत |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| स्टीरियो ऑडियो या माइक्रोफोन | |
| ऑडियो इनपुट और आउटपुट | 3.5एमएम ऑडियो |
| ऑडियो प्रारूप | @48KHz |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| पी/एस | विद्युत आपूर्ति |
| डीएटी | डेटा |
| मैकेनिकल | |
| आयाम (LxWxH) | 120 x 105 x 28 मिमी |
| वजन | 1.5 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | दीवार-माउंट |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
एसडीआई फाइबर एक्सटेंडर ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-3G-1BV1T2BD2A1M | लूप के साथ 1Ch द्विदिश 3जी-एसडीआई + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + फाइबर कन्वर्टर पर 1Ch माइक्रोफोन, सिंगल मोड फाइबर, एलसी, 20 किमी,ट्रांसमीटर और रिसीवर सहित, जोड़े में प्रयोग किया जाता है |

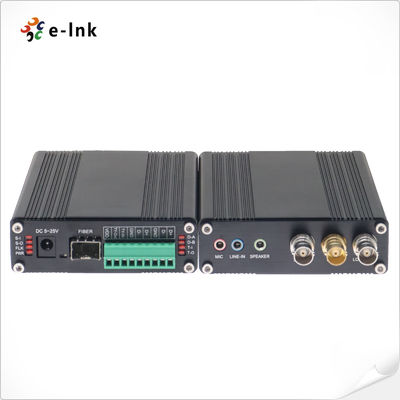

एसडीआई फाइबर एक्सटेंडर पैनल
नोटः
1. To+/To- वर्तमान 50MA के साथ एलईडी चला सकते हैं
2टैली सिग्नल कनेक्शन के लिए TIN/TCM
3. टी+/आर- RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक) के लिए
बिक्री के बाद और वारंटी नीति
इसमें शामिल हैं:ऑनलाइन ग्राहक सेवाऔरटेलीफोन ग्राहक सेवा,प्रदान करनाउत्पाद परामर्श,
दूरस्थ तकनीकी सहायता,रखरखाव और स्वीकृति सेवाएं.
सेवा नीति: तीन महीने का प्रतिस्थापन और तीन साल की वारंटी।
प्रतिस्थापन: उत्पाद श्रृंखला की खरीद के तीन महीने के भीतर, तकनीशियनों द्वारा उत्पाद की विफलता और मानव निर्मित क्षति के परीक्षण के बाद
गैर प्राकृतिक आपदाओं के कारण, खरीदार सीधे उसी प्रकार के उत्पादों को बदलने के लिए खरीद बिंदु पर जा सकता है।
यदि उत्पाद परीक्षण में कोई समस्या नहीं है, तो मूल नमूना वापस कर दिया जाएगा।
वारंटी: गैर प्राकृतिक आपदाओं के कारण मानव निर्मित क्षति, हमारी कंपनी की निःशुल्क वारंटी अवधि 1 वर्ष है।
[निम्नलिखित परिस्थितियाँ प्रतिस्थापन और निःशुल्क रखरखाव के दायरे में नहीं आती हैं]
1उत्पाद के निर्देशों के अनुसार संचालन और रखरखाव के कारण क्षति।
2मानव कारकों के कारण होने वाला क्षति, जैसे अनुचित वोल्टेज इनपुट, पानी का सेवन और टूटना।
3बिजली, भूकंप, आग आदि जैसी प्राकृतिक आपदाओं के कारण उत्पादों को होने वाला नुकसान।
3कंपनी की अनुमति के बिना अंतर्निहित सेटिंग्स या मरम्मत का अनधिकृत परिवर्तन।
4निःशुल्क रखरखाव के दायरे से परे उत्पाद।
5ग्राहक द्वारा भेजे गए मरम्मत के दौरान परिवहन, लोडिंग और अनलोडिंग के कारण होने वाले क्षति।
6उत्पाद वारंटी कार्ड पर उत्पाद बार कोड या मॉडल उत्पाद के अनुरूप नहीं है।
7अन्य गैर-उत्पाद समस्याओं जैसे डिजाइन, प्रौद्योगिकी, निर्माण और गुणवत्ता के कारण विफलता या क्षति।
