उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संचरण दूरी: | 550m-20Km | वेवलेंथ: | 1310nm/1550nm |
|---|---|---|---|
| बिजली की खपत: | <5w | आयाम (LxWxH): | 73 x 44 x 17 मिमी |
| बिजली अनुकूलक: | डीसी 5वी | डेटा प्रकार: | टैली और रिवर्स RS485 |
| प्रमुखता देना: | मल्टीफंक्शनल 3जी/एचडी-एसडीआई फाइबर ऑप्टिक कन्वर्टर,ऑडियो 3जी/एचडी-एसडीआई फाइबर ऑप्टिक कन्वर्टर |
||

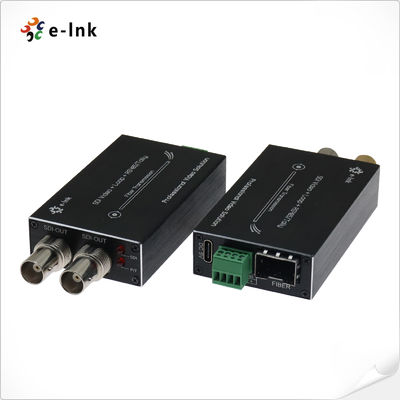

मिनी-प्रकार 3जी-एसडीआई फाइबर कन्वर्टर के साथ टैली और रिवर्स आरएस485
मिनी 3जी-एसडीआई फाइबर कनवर्टर अवलोकन
मिनी 3जी/एचडी-एसडीआई फाइबर कन्वर्टर ऑप्टिकल फाइबर के माध्यम से 1 चैनल 3जी/एचडी-एसडीआई वीडियो (एम्बेडेड ऑडियो के साथ), टैली सिग्नल और रिवर्स आरएस485 सिग्नल ट्रांसमिशन का समर्थन करता है,और 3जी/एचडी-एसडीआई लूप के माध्यम से स्थानीय निगरानी संकेत आउटपुट कर सकते हैंई-लिंक 3जी/एचडी-एसडीआई वीडियो फाइबर कन्वर्टर में एक ट्रांसमीटर और एक रिसीवर शामिल है, जो 1080 पी 3जी/एचडी-एसडीआई सिग्नल के संचरण का समर्थन करता है।
मिनी 3जी-एसडीआई फाइबर कन्वर्टर विशेषताएं
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।
स्वचालित केबल समानांतर, 3.2 Gb/s (Belden 1694A) से नीचे की सभी दरों के लिए प्रयोग किया जाता है;
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
एसडीआई कैमरा प्रणालियों के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक;
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
मिनी 3जी-एसडीआई फाइबर कन्वर्टर तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली और रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) |
73 x 44 x 17 मिमी (TX) |
| वजन |
75 ग्राम (TX) |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |

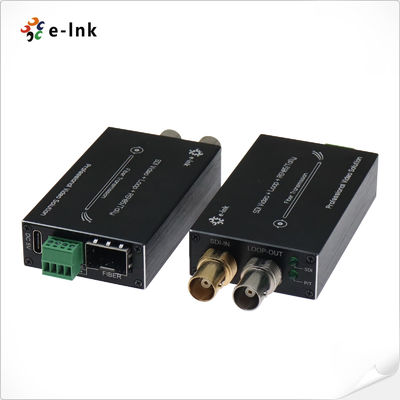

मिनी 3जी-एसडीआई फाइबर कन्वर्टर इंटरफेस और एलईडी
मिनी 3जी-एसडीआई फाइबर कन्वर्टर के लिए आदेश की जानकारी
| मॉडल | विवरण |
| LNK-M3जी-1V-MM | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,मनी फंडएलसी फाइबर कनेक्टर500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
| LNK-M3G-1V-20 | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,एसएमएफएलसी फाइबर कनेक्टर20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
| LNK-M3G-1V-40 | मिनी-प्रकार3जी-एसडीआईके साथ फाइबर कनवर्टर के लिएटैली और रिवर्स RS485और लूप बाहर,एसएमएफएलसी फाइबर कनेक्टर40 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
मिनी 3जी-एसडीआई फाइबर कन्वर्टर एप्लिकेशन
बिक्री के बाद और वारंटी नीति
इसमें शामिल हैं:ऑनलाइन ग्राहक सेवाऔरटेलीफोन ग्राहक सेवा,प्रदान करनाउत्पाद परामर्श,
दूरस्थ तकनीकी सहायता,रखरखाव और स्वीकृति सेवाएं.
सेवा नीति: तीन महीने का प्रतिस्थापन और तीन साल की वारंटी।
प्रतिस्थापन: उत्पाद श्रृंखला की खरीद के तीन महीने के भीतर, तकनीशियनों द्वारा उत्पाद की विफलता और मानव निर्मित क्षति के परीक्षण के बाद
गैर प्राकृतिक आपदाओं के कारण, खरीदार सीधे उसी प्रकार के उत्पादों को बदलने के लिए खरीद बिंदु पर जा सकता है।
यदि उत्पाद परीक्षण में कोई समस्या नहीं है, तो मूल नमूना वापस कर दिया जाएगा।
वारंटी: गैर प्राकृतिक आपदाओं के कारण मानव निर्मित क्षति, हमारी कंपनी की निःशुल्क वारंटी अवधि 1 वर्ष है।
[निम्नलिखित परिस्थितियाँ प्रतिस्थापन और निःशुल्क रखरखाव के दायरे में नहीं आती हैं]
1उत्पाद के निर्देशों के अनुसार संचालन और रखरखाव के कारण क्षति।
2मानव कारकों के कारण होने वाला क्षति, जैसे अनुचित वोल्टेज इनपुट, पानी का सेवन और टूटना।
3बिजली, भूकंप, आग आदि जैसी प्राकृतिक आपदाओं के कारण उत्पादों को होने वाला नुकसान।
3कंपनी की अनुमति के बिना अंतर्निहित सेटिंग्स या मरम्मत का अनधिकृत परिवर्तन।
4निःशुल्क रखरखाव के दायरे से परे उत्पाद।
5ग्राहक द्वारा भेजे गए मरम्मत के दौरान परिवहन, लोडिंग और अनलोडिंग के कारण होने वाले क्षति।
6उत्पाद वारंटी कार्ड पर उत्पाद बार कोड या मॉडल उत्पाद के अनुरूप नहीं है।
7अन्य गैर-उत्पाद समस्याओं जैसे डिजाइन, प्रौद्योगिकी, निर्माण और गुणवत्ता के कारण विफलता या क्षति।
