उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Transmission distance: | 550m-20Km | Wavelength: | 1310nm/1550nm |
---|---|---|---|
Power consumption: | <5W | Dimensions (LxWxH): | 120 x 105 x 28 mm |
Weight: | 0.43KG/pair | Power Adaptor: | DC 5~25V |
Casing: | Aluminum Case | Mounting Options: | Wall-mount |

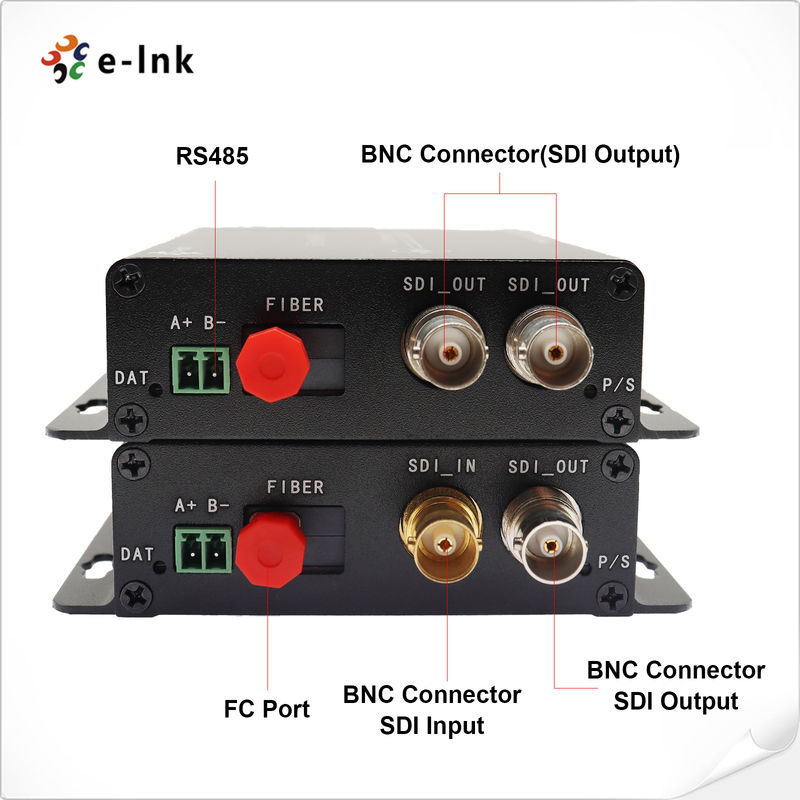

एचडी-एसडीआई से फाइबर कनवर्टर
अवलोकन
दएचडी-एसडीआई फाइबर कन्वर्टर1-चैनल एचडी-एसडीआई वीडियो (इम्बेडेड ऑडियो के साथ) औरएक एकल फाइबर ऑप्टिक केबल पर रिवर्स RS422/485 डेटा का समर्थन करता है।वास्तविक समय की निगरानी के लिए स्थानीय एचडी-एसडीआई लूप आउटपुट। समाधान में शामिल हैंएक ट्रांसमीटर और एक रिसीवर, प्रसारण, सुरक्षा निगरानी और पेशेवर वीडियो अनुप्रयोगों के लिए स्थिर, उच्च गुणवत्ता वाले सिग्नल प्रसारण सुनिश्चित करता है।
विशेषताएं
तकनीकी सूचकांक
फाइबर ऑप्टिकल इंटरफेस | |
फाइबर इंटरफेस | सिम्पलेक्स एफसी |
संचरण दूरी | 550 मीटर-20 किलोमीटर |
तरंगदैर्ध्य | 1310nm/1550nm |
वीडियो | |
वीडियो इंटरफ़ेस | बीएनसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
अंतर लाभ (10%~90% एपीएल) | < 1% |
वीडियो एसडीआई मानक | 270 एमबीपीएस ((एसडी-एसडीआई), एसएमपीटीई259एम |
1.485Gbps/M ((HD-SDI), SMPTE292M | |
डेटा | |
भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
डेटा प्रकार | RS422/RS485 रिवर्स दिशा |
आवृत्ति/दर समर्थन | RS422 के लिए अधिकतम 115200 बीपीएस |
बीईआर | <10 ¢9 |
विद्युत | |
पावर एडाप्टर | डीसी 5 ~ 25 वी |
बिजली की खपत | <5W |
एलईडी संकेतक | |
पी/एस | विद्युत आपूर्ति |
डीएटी | डेटा |
मैकेनिकल | |
आयाम (LxWxH) | 120 x 105 x 28 मिमी |
वजन | 0.43 किलोग्राम प्रति जोड़ी |
आवरण | एल्यूमीनियम केस |
घुड़सवार विकल्प | दीवार-माउंट |
पर्यावरण | |
कार्य तापमान | -20°C+70°C |
भंडारण तापमान | -40°C+80°C |
कार्यशील आर्द्रता | 0~95% |
एमटीबीएफ | ≥100000 घंटे |
ऑर्डर करने की जानकारी
पद | विवरण |
LNK-HD-110-20 | एचडी-एसडीआई फाइबर कनवर्टर के साथ RS422 रिवर्स डेटा और लूप आउट, SMF,एफसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
आवेदन
