उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Weight: | 1.2KG | Dimensions (WxDxH): | 155mm x 115mm x 85mm (W x D x H) |
---|---|---|---|
Power Input: | DC 48-57V, Redundant Power (6-pin Terminal Block) | Operating Temperature: | -40℃~80℃ |
Installation mode: | DIN Rail mount | Fiber: | Gigabit SFP Port: F17~F20 |
PoE Budget: | Up to 480-watt PoE budget | Data Type: | 1Ch RS485 Bi-Direction |
SFP विकल्प
अवलोकन
यह L2+ प्रबंधित कठोर ईथरनेट स्विच 16 गीगाबिट RJ45 पोर्ट (10/100/1000Base-T) से लैस है जो IEEE 802.3at PoE+ और फाइबर कनेक्टिविटी के लिए 4 गीगाबिट SFP अपलिंक पोर्ट (1000Base-X) का समर्थन करता है। RJ45 पोर्ट में फुल/हाफ डुप्लेक्स मोड और ऑटो MDI/MDI-X है, जबकि SFP स्लॉट सिंगल-मोड या मल्टी-मोड फाइबर का समर्थन करते हैं, जो बहुमुखी लंबी दूरी के तैनाती विकल्प प्रदान करते हैं।
औद्योगिक और चुनौतीपूर्ण वातावरण के लिए इंजीनियर, यह प्रबंधित PoE स्विच एक ही केबल के माध्यम से बिजली और डेटा प्रदान करता है, जिससे दूरस्थ साइटों पर IP कैमरे, वायरलेस एक्सेस पॉइंट और अन्य PoE उपकरणों के लिए स्थापना जटिलता कम हो जाती है। इस उत्पाद का उन्नत L2+ प्रबंधन, जिसमें VLAN, QoS और सुरक्षा सुविधाएँ शामिल हैं, महत्वपूर्ण अनुप्रयोगों के लिए स्थिर, कुशल और सुरक्षित नेटवर्क प्रदर्शन सुनिश्चित करता है।
विशेषताएँ
► 16x10/100/1000Base-T + 4x1000Base-X SFP + का समर्थन करें
► 10/100/1000Mbps RJ45 पोर्ट फुल/हाफ-डुप्लेक्स, ऑटो-नेगोशिएशन, ऑटो MDI/MDIX का समर्थन करता है
► IEEE802.3af/at अनुरूप
► DIP स्विच एक-कुंजी VLAN, एक-कुंजी रिंग प्रबंधन, PoE रीसेट और 250m PoE नेटवर्क का समर्थन करता है
► बिना RS232 सीरियल पोर्ट तक पहुंचने की आवश्यकता के, आसान प्रबंधन के लिए USB-C पोर्ट कनेक्ट करने का समर्थन करें
► 10K बाइट्स जंबो फ्रेम
► IEEE 802.3az ऊर्जा कुशल ईथरनेट (EEE)
► IP40 एल्यूमीनियम केस
► DIN-रेल स्थापना का समर्थन करता है
► -40°C से 80°C (-40°F से 176°F) ऑपरेटिंग तापमान
तकनीकी सूचकांक
ईथरनेट | ||||
मानक: | IEEE802.3 10BASE-T | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3p QoS | ||||
IEEE802.1d स्पैनिंग ट्री | ||||
फॉरवर्ड और फ़िल्टरिंग दर: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
पैकेट बफर मेमोरी: | 12M बिट्स | |||
प्रसंस्करण प्रकार: | स्टोर-एंड-फॉरवर्ड | |||
बैकप्लेन बैंडविड्थ | 110Gbps | |||
अधिकतम पैकेट लंबाई: | 10K बाइट्स जंबो फ्रेम | |||
पता तालिका आकार: | 8K MAC पते | |||
इंटरफ़ेस | ||||
कनेक्टर: | 16 x RJ45 | |||
RS485: | 1 x RS485 (वैकल्पिक) | |||
ऑप्टिकल पोर्ट: | 4 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (प्रबंधन के लिए) | |||
RS485 सीरियल इंटरफ़ेस (वैकल्पिक) | ||||
भौतिक इंटरफ़ेस | औद्योगिक मानक 3-पिन स्क्रू टर्मिनल | |||
डेटा प्रकार | 1Ch RS485 द्वि-दिशात्मक | |||
RS-485 सिग्नल | डेटा+, डेटा-, GND | |||
सीरियल पोर्ट लाइन दूरी (कॉपर) | 1000 मीटर | |||
बॉड दर | 0 ~ 800kbps | |||
PoE (ईथरनेट पर पावर) | ||||
मानक: | IEEE 802.3at ईथरनेट प्लस पर पावर | |||
IEEE 802.3af ईथरनेट पर पावर | ||||
पोर्ट: | RJ45 | |||
पावर पिन असाइनमेंट | 4/5(+), 7/8(-) | |||
PoE बजट: | 480-वाट PoE बजट तक | |||
पर्यावरणऑपरेटिंग तापमान: | ||||
-40°C से 80°C (-40°F से 176°F) | भंडारण तापमान: | |||
-40°C से 85°C (-40°F से 185°F) | सापेक्षिक आर्द्रता: | |||
5% से 95% गैर-संघनक | MTBF | |||
> 200,000 घंटे | विद्युत और यांत्रिक | |||
इनपुट पावर: | ||||

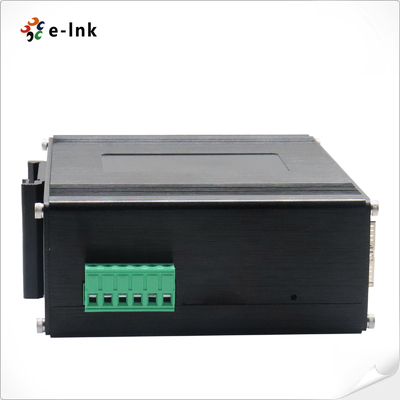

48~57VDC, रिडंडेंट पावर (6-पिन टर्मिनल ब्लॉक) | बिजली की खपत: | |||
8W अधिकतम (उपयोग में PoE | <480W)सुरक्षा: | |||
पावर इनपुट ओवरलोड: | ||||
स्वचालित रीसेट करने योग्य | रिवर्स पोलैरिटी: | |||
उपस्थित | DI | |||
P स्विच4-अंकीय DIP स्विच फ़ंक्शन | ||||
DIP![]() |
फ़ंक्शन | सेटिंग्स | SW 1 | |
VLAN | IEEE 802.1Q 4K VLAN का समर्थन करें, QINQ, डबल VLAN का समर्थन करें, | बंद - अक्षम | एलईडी संकेतक: | |
रिंग प्रबंधन | चालू - सक्षम | बंद - अक्षम | एलईडी संकेतक: | |
250m PoE नेटवर्क | चालू - सक्षम | बंद - अक्षम | एलईडी संकेतक: | |
PoE रीसेट | चालू - सक्षम | बंद - अक्षम | एलईडी संकेतक: | |
PWR: | ||||
पावर स्थिति | ईथरनेट (प्रति पोर्ट): | |||
लिंक/गतिविधि | PoE: | |||
PoE स्थिति | फाइबर: | |||

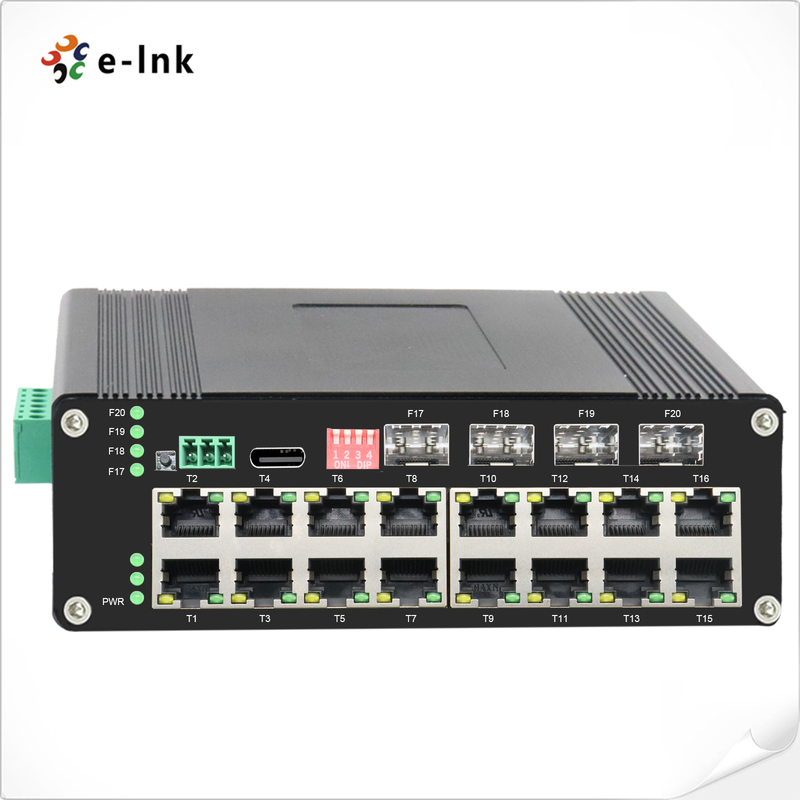

गीगाबिट SFP पोर्ट: F17~F20 | आयाम (WxDxH): | |||
155 x 115 x 85 मिमी | वज़न: | |||
1.2Kg | आवरण: | |||
एल्यूमीनियम केस | माउंटिंग विकल्प: | |||
DIN-रेल माउंट | सॉफ्टवेयर सुविधाएँ | |||
रिडंडेंसी प्रोटोकॉल | ||||
एसटीपी/आरएसटीपी/एमएसटीपी/ईआरपीएसवी2, लिंक एग्रीगेशन का समर्थन करें | मल्टीकास्ट समर्थन | |||
आईजीएमपी स्नूपिंग वी1/वी2/वी3 का समर्थन करें, जीएमआरपी, जीवीएमपी, 802.1क्यू का समर्थन करें | VLAN | |||
IEEE 802.1Q 4K VLAN का समर्थन करें, QINQ, डबल VLAN का समर्थन करें, | समय प्रबंधन | |||
एसएनटीपी | QOS | |||
फ्लो-आधारित पुनर्निर्देशन |
फ्लो-आधारित दर सीमित
फ्लो-आधारित पैकेट फ़िल्टरिंग |
|||
पोर्ट-आधारित जारी करने वाला एसीएल |
पोर्ट और वीएलएएन के आधार पर एसीएल
L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मिलान। |
|||
PoE बिजली आपूर्ति की कुल बिजली सीमा |
PoE आउटपुट बिजली आवंटन
PoE आउटपुट प्राथमिकता विन्यास |
|||
पोर्ट मिररिंग, Syslog, पिंग का समर्थन करें | प्रबंधन फ़ंक्शन | |||
प्रबंधन के लिए CLI, WEB, SNMPv1/v2/v3, Telnet सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट (IPv4/IPv6), क्लाउड/MQTT का समर्थन करें | अलार्म प्रबंधन | |||
1 तरह के रिले अलार्म आउटपुट, RMON, TRAP का समर्थन करें | सुरक्षा | |||
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 |
डीएचसीपी स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुंच का समर्थन करें,
उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल एक्सेस कंट्रोल लिस्ट का समर्थन करें, |
|||
IPv4/IPv6 प्रबंधन |
स्थैतिक मार्ग नियामक अनुमोदन |
|||
ISO9001, CE, RoHS, FCC | ||||
EN55022:2010+AC: 2011, क्लास ए | ||||
EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
EN 61000-3-3: 2013 | ||||
EN55024:2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
IEC 61000-4-5: 2014 (सर्ज) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) | ||||
आदेश जानकारी |
मॉडल
विवरण | ETH-DIMC2416MP |
औद्योगिक L2+ 16-पोर्ट 10/100/1000T 802.3at PoE + 4-पोर्ट 1000X SFP प्रबंधित ईथरनेट स्विच | SFP विकल्प |
► SFP विकल्प। कृपया हमारे SFP विकल्प पृष्ठ पर अपना SFP चुनें | ► SFP मॉड्यूल अलग से खरीदा जाना है। |
माउंटिंग विकल्प | |
► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित | पावर विकल्प |
► DIN-रेल बिजली आपूर्ति। टर्मिनल ब्लॉक के लिए ओपन वायर। | ► बिजली आपूर्ति अलग से खरीदी जानी है। |

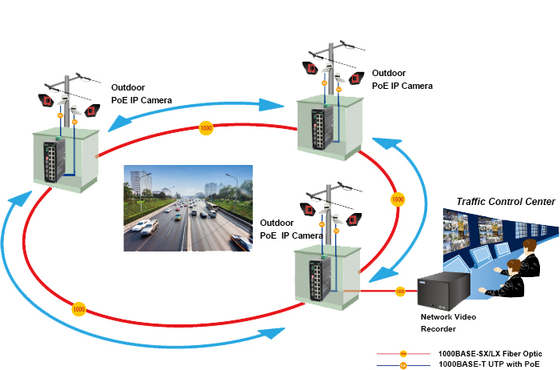

आवेदन |
