उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वीडियो संकल्प: | 3840 × 2160@60Hz तक (YUV 4: 2: 0) | ऑडियो समर्थन: | DOLBY TRUEHD, DTS-HD मास्टर, PCM 2CH |
|---|---|---|---|
| अधिकतम दूरी: | 80 किमी (सिंगल-मोड) / 300 मीटर (OM3 मल्टी-मोड) | गारंटी: | 5 साल |
| भंडारण तापमान: | -20 से + 80 डिग्री सेल्सियस | आयाम: | 2.87 x 1.73 x 0.69in (73x44x17 मिमी) |
| प्रमुखता देना: | 80km HDMI फाइबर एक्सटेंडर,मिनी 4K एचडीएमआई फाइबर एक्सटेंडर |
||

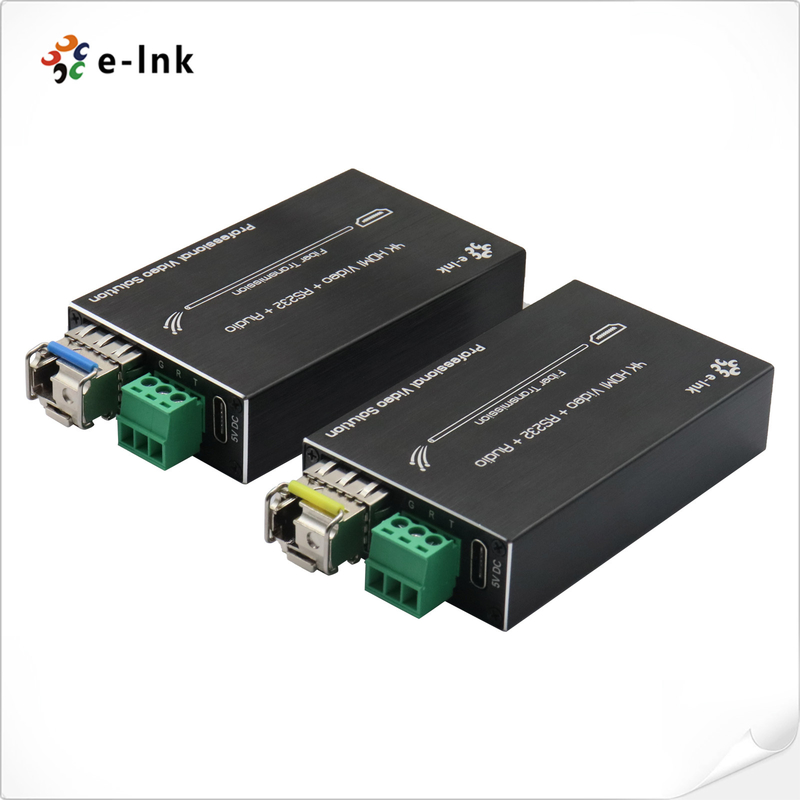

4K एचडीएमआई फाइबर एक्सटेंडर RS232 और
स्टीरियो ऑडियो
अवलोकन
दएलएनके-एमएचआरए4के श्रृंखला मिनी 4K एचडीएमआई फाइबर एक्सटेंडर आरएस232 और बाहरी के साथ
ऑडियोउच्च प्रदर्शन को सक्षम बनाता हैलंबी दूरी के एचडीएमआई संचरणऑप्टिकल फाइबर पर
के साथक्रिस्टल-स्पष्ट 4K संकल्पपेशेवरों के लिए बनाया गयाए.वी. प्रणाली, यह देता है
अनकॉम्प्रेस्ड और lossless HDMI 1.4a वीडियो,द्विदिशात्मक RS232 डेटा, औरस्टीरियो
ऑडियो सिग्नलफाइबर लिंक के माध्यम से80 किमी, स्थिर और हस्तक्षेप मुक्त सुनिश्चित
ऑपरेशन।
उपयोग करना10Gbps उच्च गति ऑप्टिकल ट्रांसमिशन, ट्रांसमीटर कुशलता से परिवर्तित
एचडीएमआई और नियंत्रण सिग्नल एक ही सीरियल डेटा स्ट्रीम में सुरक्षित और उच्च गुणवत्ता वितरण के लिए,
जबकि रिसीवर उन्हें असाधारण सटीकता के साथ बहाल करता है।ईएमआई/आरएफआई प्रतिरक्षा,
व्यापक संगतता, औरऔद्योगिक स्तर की विश्वसनीयता, इस कॉम्पैक्ट एचडीएमआई फाइबर एक्सटेंडर पर
सुनिश्चित करता हैशून्य सिग्नल गिरावटयहां तक कि विद्युत शोर वाले वातावरण में भी।
के अनुरूपRoHS पर्यावरण मानकऔरसीसा रहित निर्माण,
LNK-MHRA4K सीरीज के लिए आदर्श हैडिजिटल सिग्नलिंग प्रणाली,बड़े पैमाने पर वीडियो दीवारें,नियंत्रण
केन्द्र,प्रसारण स्टूडियो, औरहोम थिएटर अनुप्रयोगजो आवश्यक हैं
अल्ट्रा-हाई डेफिनिशन वीडियो और सटीक डेटा सिंक्रनाइजेशनलंबी फाइबर दूरी पर।
विशेषताएं
एचडीएमआई 1.4 ए और एचडीसीपी 1.2 मानकों का समर्थन करता है, एक विस्तृत श्रृंखला के साथ निर्बाध संगतता सुनिश्चित
पेशेवर एवी एकीकरण के लिए एचडीएमआई सक्षम स्रोत और प्रदर्शन उपकरणों की एक श्रृंखला।
वास्तविक समय में, असम्पीडित वीडियो प्रसारण प्रदान करता हैके साथशून्य विलंबता और कोई संकेत नहीं
हानि, विस्तारित फाइबर लिंक पर क्रिस्टल-स्पष्ट 4K छवि गुणवत्ता की गारंटी देता है।
अंतर्निहित डीडीसी और एचपीडी सिग्नल समर्थनस्रोत और के बीच बुद्धिमान संचार के लिए
प्रदर्शन, सटीक संकल्प और प्रारूप पहचान को बनाए रखना।
उच्च गति ऑप्टिकल डेटा ट्रांसफर 10.2Gbps तक, विश्वसनीय और कुशल बैंडविड्थ प्रदान करता है
अल्ट्रा हाई डेफिनिशन वीडियो और ऑडियो स्ट्रीमिंग अनुप्रयोगों के लिए।
सिंगल-मोड फाइबर पर 80 किमी तक लंबी दूरी के संचरणपर्यावरण के लिए आदर्श
जहां तांबे आधारित केबल दूरी या हस्तक्षेप की आवश्यकताओं को पूरा नहीं कर सकते हैं।
4K×2K@60Hz रिज़ॉल्यूशन का समर्थन करता है (YUV 4:2:0), तेज विवरण, जीवंत रंग, और
वाणिज्यिक और औद्योगिक उपयोग दोनों के लिए बेहतर वीडियो प्रदर्शन।
एकीकृत बाहरी स्टीरियो ऑडियो इंटरफ़ेस, जो एक साथ प्रसारण की अनुमति देता है
पूर्ण मल्टीमीडिया अनुभव के लिए डिजिटल वीडियो के साथ उच्च निष्ठा एनालॉग ध्वनि।
RS232 सीरियल संचार समर्थन, दूरस्थ उपकरण नियंत्रण, प्रणाली निगरानी को सक्षम,
या एकल फाइबर लिंक पर एचडीएमआई वीडियो के साथ स्वचालन।
कॉम्पैक्ट लघु आकार का डिजाइनके साथप्लग-एंड-प्ले स्थापना, यह आसान में तैनात करने के लिए
अंतरिक्ष-प्रतिबंधित अनुप्रयोग जैसे नियंत्रण कक्ष, बैठक प्रणाली और साइनेज।
ईएमआई और आरएफआई हस्तक्षेप के प्रति उच्च प्रतिरक्षा, स्थिर, शोर मुक्त प्रदर्शन सुनिश्चित
उच्च विद्युत या रेडियो गड़बड़ी वाले वातावरण।
व्यापक परिचालन तापमान सीमा (-10°C से +50°C) के साथ टिकाऊ निर्माण, उपयुक्त
इनडोर और अर्ध-औद्योगिक दोनों वातावरणों के लिए, जिन्हें 24/7 विश्वसनीयता की आवश्यकता होती है।
तकनीकी सूचकांक
| विस्तारक का प्रकार | ऑप्टिकल फाइबर केबल पर एचडीएमआई सिग्नल के लिए फाइबर ट्रांसमीटर |
| इनपुट सिग्नल | एचडीएमआई |
| कनेक्टर | महिला एचडीएमआई प्रकार ए |
| सिग्नल समर्थन | एचडीएमआई 1.4 ए एचडीएमआई प्रारूप मानक और एचडीसीपी संगत |
| वीडियो समर्थन | 720P/960P/1080p@60Hz, 4K*2K@30Hz तक |
| ऑडियो समर्थन | डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस, डीटीएस, डीटीएस-ईएस 6.1, डीटीएसएचडी, डीटीएस-एचडी-एचआरए, डीटीएस-एचडी मास्टर, (पीसीएम-2सीएच) |
| क्रोमा उप-नमूना |
अधिकतम 3840*2160@60Hz (4:2:0) अधिकतम 3840*2160@30Hz (4:4:4, 4:2(२) |
| EDID |
दो-दिशात्मक (आगे + पीछे) ट्रांसमिशनः गतिशील EDID, प्लग एंड प्ले का समर्थन करें, सीखने की कोई आवश्यकता नहीं है एकल-दिशात्मक (आगे) ट्रांसमिशनः मैन्युअल रूप से ईडीआईडी सीखने का समर्थन |
| ऑडियो इंटरफ़ेस | 3.5 एमएम बाहरी स्टीरियो ऑडियो |
| RS232 | 3 पिन टर्मिनल, बाउड दर ≤ 38400 |
| फाइबर कनेक्टर | एसएफपी/एलसी |
| बीऔर चौड़ाई | 10.2Gbps |
| संचरण दूरी | 300 मीटर (ओएम3 फाइबर पर) |
| 80 किमी तक (एकल मोड फाइबर पर) | |
| परिचालन तापमान | -10 से + 50°C |
| भंडारण तापमान | -20 से + 80°C |
| आर्द्रता | 5% से 90% आरएच (गैर संक्षेपण) |
| एमटीबीएफ | 100,000 घंटे |
| आयाम (WxDxH) | 2.87 x 1.73 x 0.69in (73x44x17mm) |
| वजन | 60 ग्राम / 0.13 पाउंड |
| विद्युत आपूर्ति | 5V DC, USB टाइप-सी |
| शक्ति अपव्यय | <5W |
| सुरक्षा अनुमोदन | CE, FCC, Rohs |
ऑर्डर करने की जानकारी
| मोडेल | विवरण |
| एलएनके-MHRA4K-Mएम | मिनी एचडीएमआई फाइबर एक्सटेंडर: 1Ch एचडीएमआई सिग्नल ((4K*2K) + 1Ch स्टीरियो ऑडियो + बैकवर्ड आरएस232, ओएम3 मल्टी-मोड फाइबर, 300 मीटर, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, 5 वी डीसी टाइप-सी पावर इनपुट |
| एलएनके-MHRA4K-S20 | मिनी एचडीएमआई फाइबर एक्सटेंडर: 1Ch एचडीएमआई सिग्नल ((4K*2K) + 1Ch स्टीरियो ऑडियो + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 20 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी टाइप-सी पावर इनपुट शामिल है |
| एलएनके-MHRA4K-S40 | मिनी एचडीएमआई फाइबर एक्सटेंडर: 1Ch एचडीएमआई सिग्नल ((4K*2K) + 1Ch स्टीरियो ऑडियो + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 40 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी टाइप-सी पावर इनपुट शामिल है। |
| एलएनके-MHRA4K-S80 | मिनी एचडीएमआई फाइबर एक्सटेंडरः 1Ch एचडीएमआई सिग्नल ((4K*2K) + 1Ch स्टीरियो ऑडियो + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 80 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी टाइप-सी पावर इनपुट शामिल है। |

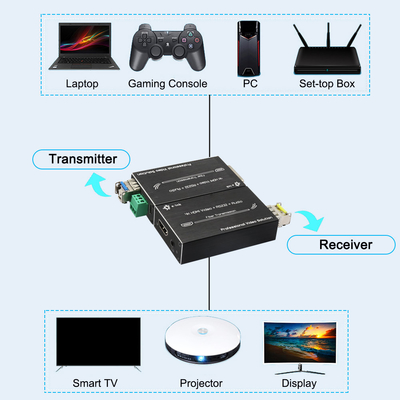

आवेदन
दआरएस232 और बाहरी ऑडियो के साथ मिनी 4K एचडीएमआई फाइबर एक्सटेंडरके लिए बनाया गया है
व्यावसायिक लंबी दूरीएचडीएमआई सिग्नल ट्रांसमिशनकहाँउच्च संकल्प, संकेत
अखंडता और विद्युत चुम्बकीय प्रतिरक्षायह व्यापक रूप से विभिन्न क्षेत्रों में प्रयोग किया जाता है।
वाणिज्यिक, औद्योगिक और सरकारी संचार प्रणाली, सुनिश्चित करना
असम्पीडित 4K वीडियो, RS232 नियंत्रण और उच्च गुणवत्ता वाला स्टीरियो ऑडियोअधिक ऑप्टिकल
फाइबर।
यह उपकरणबड़े स्क्रीन डिस्प्ले सिस्टम,डिजिटल साइनेज नेटवर्क,
औरकमांड और कंट्रोल सेंटर, जहांवास्तविक समय वीडियो और नियंत्रण डेटाहोना चाहिए
यह विलंबता या सिग्नल गिरावट के बिना लंबी दूरी पर प्रेषित किया जाता है।
में व्यापक रूप से लागूवीडियो कॉन्फ्रेंसिंग प्रणाली,प्रसारण स्टूडियो, औरघर
थिएटर की स्थापना, स्थिर, उच्च परिभाषा सामग्री वितरण और बेहतर
श्रव्य दृश्य प्रदर्शन।
अंदरचिकित्सा इमेजिंग,शिक्षा और प्रशिक्षण सुविधाएं, औरसुरक्षा निगरानी
निगरानी, विस्तारक सटीक छवि प्रजनन और विश्वसनीय संकेत नियंत्रण सुनिश्चित करता है,
यहां तक कि उच्च हस्तक्षेप या ईएमआई-प्रवण वातावरण में।कॉम्पैक्ट डिजाइन और
प्लग-एंड-प्ले वास्तुकलाइसे विशेष रूप से उपयुक्त बनाने के लिएरैक-माउंटेड एवी सिस्टम,
औद्योगिक स्वचालन सेटअप, औरसरकारी या सैन्य संचार
अवसंरचनाजहां प्रदर्शन और विश्वसनीयता सर्वोपरि है।
एकीकृत करके4K एचडीएमआई ट्रांसमिशन, आरएस232 सीरियल कंट्रोल और बाहरी स्टीरियो ऑडियो
एक एकल ऑप्टिकल फाइबर पर, यह विस्तारक एक व्यापक और कुशल समाधान प्रदान करता है
के लिएलंबी दूरी के एवी संकेत का विस्तार, गारंटीसुरक्षित, हस्तक्षेप मुक्त, और
वास्तविक समय में संचारमिशन-क्रिटिकल अनुप्रयोगों में।
![]()
