उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कीवर्ड: | एसएफपी एलसी ट्रांसीवर | डेटा गति: | 100 जीबी ईथरनेट |
---|---|---|---|
योजक: | डुप्लेक्स एलसी कनेक्टर | वेवलेंथ: | 1310एनएम |
संचरण दूरी: | 40 किमी | तापमान की रेंज: | -40 ~ 85 डिग्री सेल्सियस |
हाई लाइट: | QSFP28 फाइबर ट्रांसीवर मॉड्यूल,100G फाइबर ट्रांसीवर मॉड्यूल,डुप्लेक्स एलसी ऑप्टिकल ट्रांसीवर मॉड्यूल |

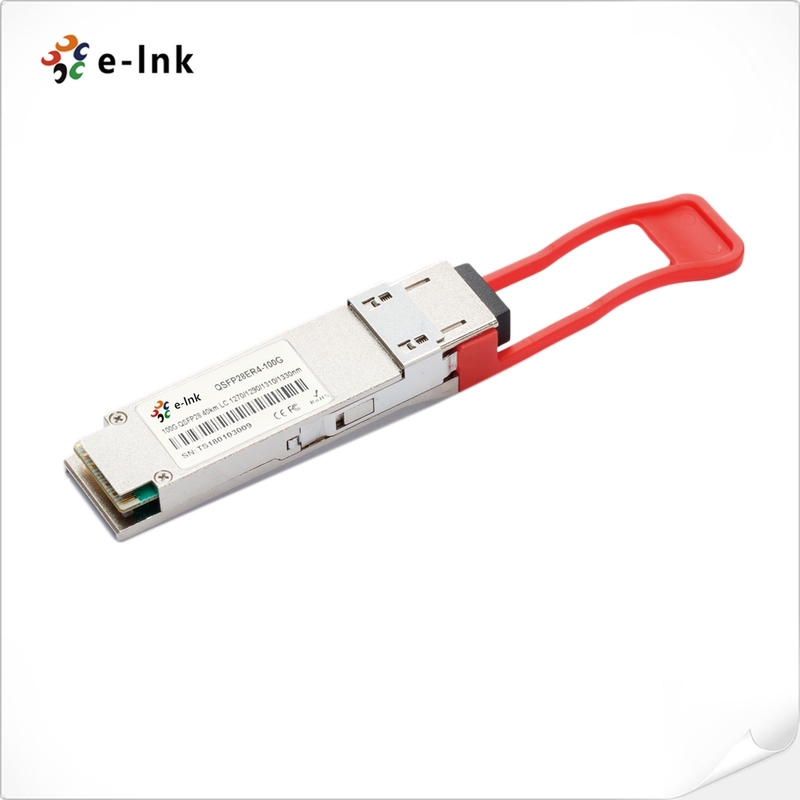

फाइबर ऑप्टिक मॉड्यूल औद्योगिक 100G 40KM QSFP28 ट्रांसीवर डुप्लेक्स एलसी 1310nm
क्यूएसएफपी एलसी ट्रांसीवरलाभ
►4 लेन MUX/DEMUX डिजाइन
► कुल बैंडविड्थ> 100Gbps
► सिंगल +3.3V बिजली आपूर्ति संचालन
► समर्थन FEC (फॉरवर्ड एरर करेक्शन)
100G ईथरनेट QSFP मॉड्यूल अनुप्रयोग
► लोकल एरिया नेटवर्क (LAN)
वाइड एरिया नेटवर्क (डब्ल्यूएएन)
► ईथरनेट स्विच और राउटर एप्लिकेशन
अवलोकन
4 लेन की केंद्रीय तरंग दैर्ध्य 1296 एनएम, 1300 एनएम, 1305 एनएम और 1309 एनएम हैं।इसमें ऑप्टिकल इंटरफेस के लिए डुप्लेक्स एलसी कनेक्टर और इलेक्ट्रिकल इंटरफेस के लिए 38-पिन कनेक्टर शामिल है।लंबी दूरी की प्रणाली में ऑप्टिकल फैलाव को कम करने के लिए, इस मॉड्यूल में सिंगल-मोड फाइबर (एसएमएफ) लागू किया जाना है।
डिएकजीनॉस्टिक मॉनिटरिंग इंटरफेस
डिजिटल डायग्नोस्टिक्स मॉनिटरिंग फंक्शन सभी QSFP28 ER4 पर उपलब्ध है।एक 2-तार सीरियल इंटरफ़ेस उपयोगकर्ता को मॉड्यूल के साथ संपर्क करने के लिए प्रदान करता है।स्मृति की संरचना प्रवाह में दिखाई गई है।मेमोरी स्पेस को लोअर, सिंगल पेज, 128 बाइट्स के एड्रेस स्पेस और मल्टीपल अपर एड्रेस स्पेस पेज में व्यवस्थित किया गया है।यह संरचना निचले पृष्ठ के पतों तक समय पर पहुँच की अनुमति देती है, जैसे कि इंटरप्ट फ़्लैग्स और मॉनिटर्स।कम समय की महत्वपूर्ण समय प्रविष्टियाँ, जैसे सीरियल आईडी जानकारी और थ्रेशोल्ड सेटिंग्स, पृष्ठ चयन फ़ंक्शन के साथ उपलब्ध हैं।उपयोग किया गया इंटरफ़ेस पता A0xh है और मुख्य रूप से समय के महत्वपूर्ण डेटा के लिए उपयोग किया जाता है जैसे कि व्यवधान की स्थिति से संबंधित सभी डेटा के लिए एक बार पढ़ने को सक्षम करने के लिए इंटरप्ट हैंडलिंग।एक रुकावट के बाद, IntL पर जोर दिया गया है, मेजबान प्रभावित चैनल और ध्वज के प्रकार को निर्धारित करने के लिए ध्वज फ़ील्ड को पढ़ सकता है।
ट्रांसीवर ब्लॉक आरेख
आदेश की जानकारी
भाग संख्या |
उत्पाद वर्णन |
एलएनके-क्यूएसएफपी28-एल40 |
औद्योगिक 100G QSFP28 1310nm 40km ER4 LC लाइट |
