उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 20 किमी |
|---|---|---|---|
| तरंगदैर्ध्य: | 1310nm/1490nm//1550nm | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
| आयाम (डब्ल्यूएक्सडीएक्सएच): | 85 x 70 x 30 मिमी | वजन: | 1.1 किलो / जोड़ी |
| प्रमुखता देना: | 1Ch 100M ईथरनेट फाइबर एक्सटेंडर,1Ch BIDI RS422 फाइबर एक्सटेंडर |
||
1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग त्रि-स्तरीय सिंकफाइबर एक्सटेंडर पर
एसडीआई फाइबर एक्सटेंडेrलाभ
1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग एक फाइबर पर त्रि-स्तरीय सिंक
HD-SDI, SD-SDI, DVB-AST के साथ संगत
बैंडविड्थ रेंज 19.4Mb/s से 2.97Gb/s तक
SMPTE 424M (2.97Gb/s) घड़ी वसूली
डिजिटल वीडियो परिवहन के लिए सभी लोकप्रिय मानकों का समर्थन करें जैसे कि SMPTE 424M, SMPTE 292M, और SMPTE 259M, SMPTE 297M क्रमशः 3G-SDI, HD-SDI, SD-SDI, ASI पर काम करते हैं।
प्रत्येक पथ के लिए अंतर्निहित सीडब्ल्यूडीएम प्रणाली, एसएफपी मॉड्यूल
पता लगाया गया डेटा दर के आधार पर स्वचालित केबल समानांतर का समर्थन
एलईडी स्थिति संकेतक महत्वपूर्ण मापदंडों की निगरानी करते हैं
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
| 3जी-एसडीआई वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| वीडियो इनपुट | TX पर 1Ch SDI IN + 1Ch SDI OUT |
| वीडियो आउटपुट | 1Ch SDI IN + 1Ch SDI OUT RX पर |
| एश्रोता | |
| ऑडियो इंटरफ़ेस | 3.5 मिमी जैक |
| ऑडियो प्रारूप | @48KHz |
| ऑडियो इनपुट | 1Ch ऑडियो IN या 1Ch माइक्रो + 1Ch ऑडियो OUT TX पर |
| ऑडियो आउटपुट | आरएक्स पर 1Ch ऑडियो इन या 1Ch माइक्रो + 1Ch ऑडियो आउट |
| RS422/485 सीरियल डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS422/RS485 द्विदिश |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 115200 बीपीएस |
| बीईआर | < 10 ¢ 9 |
| टीसहयोगी | |
| टैली इंटरफेस | औद्योगिक मानक पेंच टर्मिनल |
| एलईडी भार प्रकार | सीधे एलईडी संकेतक चला सकते हैं |
| टैली इनपुट | टैली-2+; टैली-2 - |
| कुल उत्पादन | टैली-1+; टैली-1 - |
| ईथरनेट | |
| इंटरफेस | 1 x 10/100BASE-TX RJ45 |
| कार्य मोड | डिफ़ॉल्ट रूप से स्वतः वार्ता |
| एनालॉग त्रि-स्तरीय सिंक | |
| सिंक्रनाइज़ इंटरफ़ेस | 75Ω BNC |
| सिंक | एनालॉग ब्लैक फस्ट / एसडीटीवी द्वि-स्तर / एचडीटीवी त्रि-स्तर |
| संकेत | एनालॉग त्रि-स्तरीय सिंक SMPTE ST 274, ST 276 |
| रिटर्न हानि | 46.5 डीबी से 10 मेगाहर्ट्ज तक |
| इनपुट | 1Ch Sync IN + 1Ch Sync OUT पर TX |
| आउटपुट | 1Ch Sync IN + 1Ch Sync OUT पर RX |
| विद्युत | |
| पावर इनपुट | DC12V 1A |
| बिजली की खपत | <6W |
| मैकेनिकल | |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | दीवार-माउंट या डेस्कटॉप |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

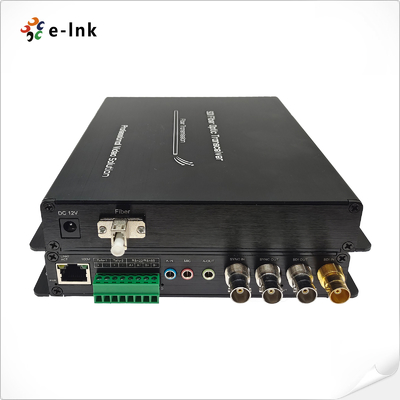

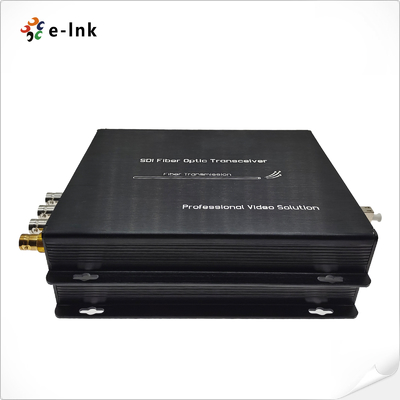

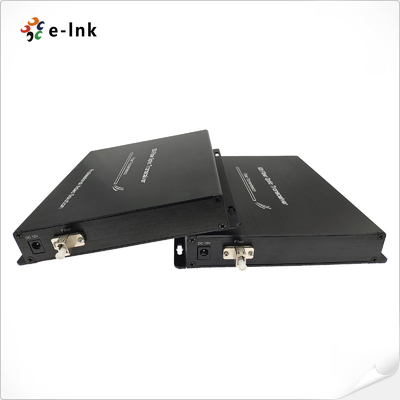

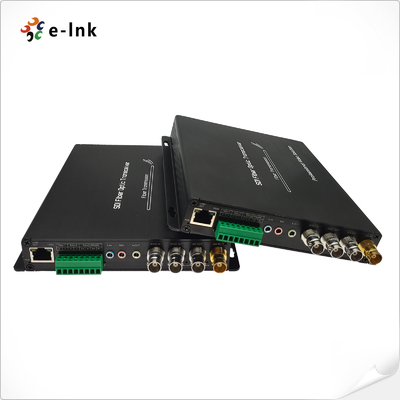

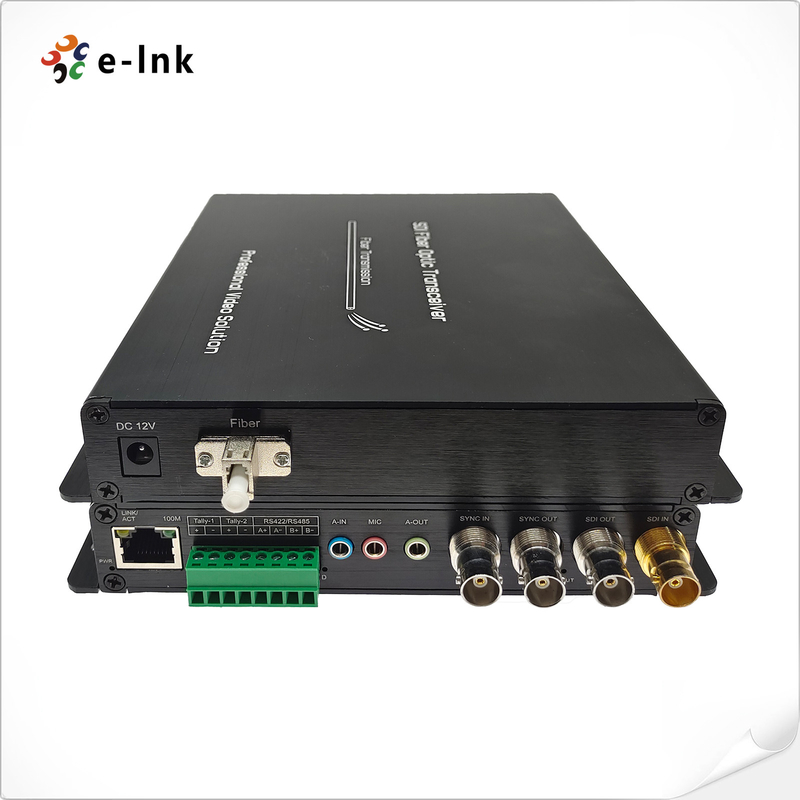

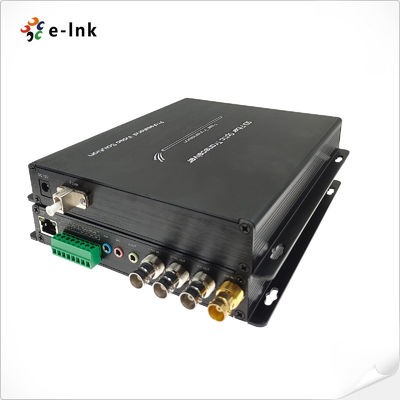

ई-लिंक LNK-3G2V2BA2D1E1T1S 3G-SDI फाइबर एक्सटेंडर 1Ch BIDI 3G-SDI वीडियो, 2Ch बैकवर्ड एनालॉग ऑडियो, 1Ch BIDI RS422, 1Ch 100M ईथरनेट,फाइबर कनवर्टर पर 1Ch बैकवर्ड टैली और 1Ch बैकवर्ड एनालॉग त्रि-स्तरीय सिंक, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जिसका उपयोग एकल मोड ऑप्टिकल केबलों पर जोड़े द्वारा किया जाता है।यह 3जी-एसडीआई ऑप्टिकल फाइबर कन्वर्टर उच्च ऑप्टिकल प्रदर्शन और वास्तविक समय में शानदार एचडी वीडियो प्रसंस्करण को सक्षम बनाता हैआईपी इंटरफेस सभी आधुनिक हाई-एंड नेटवर्किंग सिस्टम के साथ स्केलेबिलिटी और संगतता में नाटकीय रूप से वृद्धि कर सकते हैं।
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग फाइबर कन्वर्टर, एसएमएफ, एलसी, 20KM पर त्रि-स्तरीय सिंक्रनाइज़ेशन,जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े में प्रयोग किया जाता है |
