उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कीवर्ड: | SMB 3G/HD/SD-SDI एक्सटेंडर | योजक: | एसएमबी |
---|---|---|---|
एसएफपी इंटरफ़ेस: | सिम्पलेक्स एलसी | सीडब्ल्यूडीएम तरंग दैर्ध्य: | 1270 ~ 1610 एनएम |
झलार: | एल्यूमीनियम का मामला | बढ़ते विकल्प: | डेस्कटॉप |
हाई लाइट: | फाइबर ऑप्टिक कनवर्टर के लिए डेस्कटॉप एसडीआई,फाइबर ऑप्टिक कनवर्टर के लिए एसएमबी एसडीआई,1610 एनएम एसडीआई फाइबर ऑप्टिकल एक्स्टेंडर |

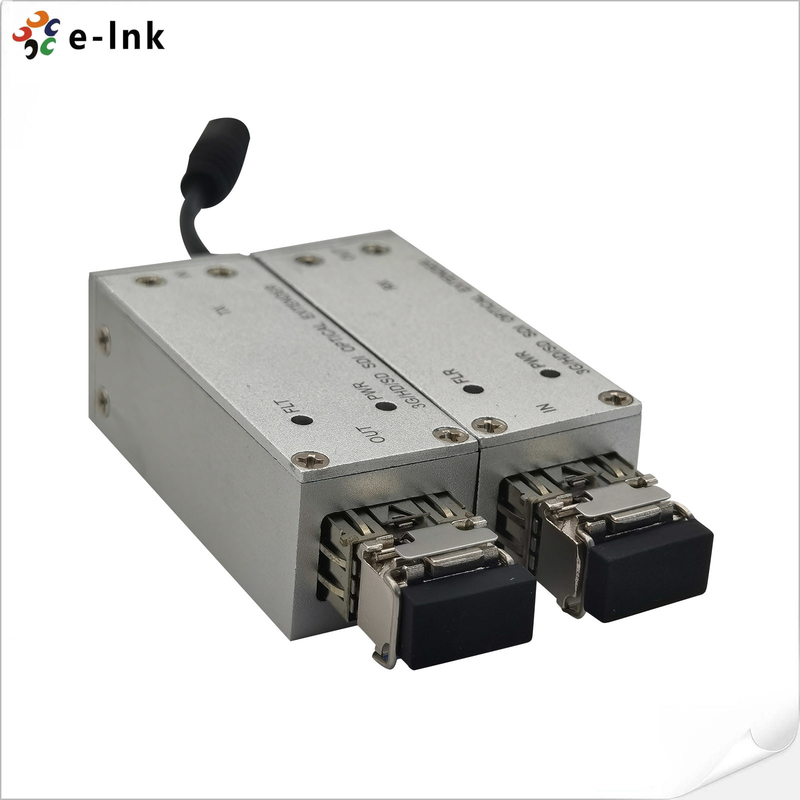

डेस्कटॉप SMB 3G HD SD-SDI ऑप्टिकल माइक्रो-एक्सटेंडर कन्वर्टर सिंगल मोड 20KM
3 जी SDIभरनेवाला लाभ
► 3G-SDI/HD-SDI/SD-SDI सिग्नल ऑटो पहचान, कोई मैन्युअल चयन आवश्यक नहीं है
► संचरण दूरी 120 किमी तक
► CWDM तकनीक 16 (18) चैनलों को एक से अधिक फाइबर संचारित करने की अनुमति देती है
► स्थिर और विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए मल्टीलेयर डिज़ाइन वाला पीसीबी बोर्ड
तकनीकी सूचकांक
एसडीआई इनपुट | |
वीडियो मानक | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
सिग्नल मानक | एसडी-एसडीआई (270 एमबीपीएस), एचडी-एसडीआई (1.485 जीबीपीएस), 3जी-एसडीआई (2.97 जीबीपीएस) |
संकल्प | 10 बिट |
सिग्नल स्तर | <380mVp-पी |
मुक़ाबला | 75Ω |
योजक | एसएमबी |
एसडीआई आउटपुट | |
सिग्नल स्तर | 800 एमवीपी-पी ± 10% |
उठने/पतन का समय | <0.8एनएस |
एचडी-एसडीआई जिटर | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
एसडीआई जिटर | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
मुक़ाबला | 75Ω |
योजक | एसएमबी |
विद्युतीय | |
शक्ति | 5वीडीसी, 1ए |
उपभोग | <5W |
यांत्रिक | |
आयाम (एलएक्सडब्ल्यूएक्सएच) | 58 x 21 x 20 मिमी |
वज़न | 100 ग्राम/जोड़ा |
झलार | एल्यूमीनियम का मामला |
बढ़ते विकल्प | डेस्कटॉप |
अवलोकन
LNK-M3G-SMB1V-20 सीरीज 3G-SDI/HD-SDI/SD-SDI माइक्रो एक्सटेंडर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम जो एक 3G-SDI, HD-SDI, SD-SDI हाई डेफिनिशन डिजिटल वीडियो या एक DVB-ASI स्ट्रीम को ट्रांसमिट करता है SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) मानकों का समर्थन करने वाला एक सिंगल मोड या मल्टीमोड फाइबर।इसकी उन्नत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ, कोई समायोजन आवश्यक नहीं है, सेट अप करना आसान है और संचालित करना आसान है।SDI माइक्रो एक्सटेंडर श्रृंखला कम बिजली की खपत के साथ 5V बिजली की आपूर्ति का उपयोग करती है।
आदेश की जानकारी
नमूना |
विवरण |
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI ऑप्टिकल माइक्रो-एक्सटेंडर, 1310/1550nm, सिम्पलेक्स LC, सिंगल मोड, ट्रांसमीटर और रिसीवर सहित 20KM, जोड़े द्वारा उपयोग किया जाता है |
