फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 20 किमी |
---|---|---|---|
तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
आयाम (डब्ल्यूएक्सडीएक्सएच): | 120 x 105 x 28 मिमी | वजन: | 1.5 किलो / जोड़ी |
प्रमुखता देना: | 1Ch 3G-SDI फाइबर कन्वर्टर,1Ch द्विदिश फाइबर कन्वर्टर |

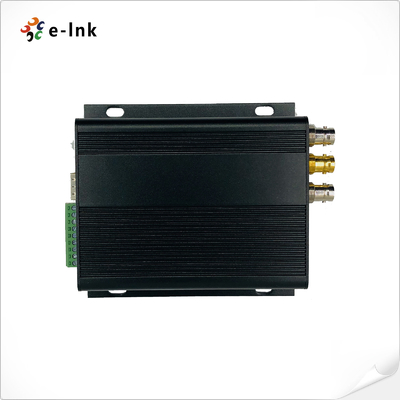

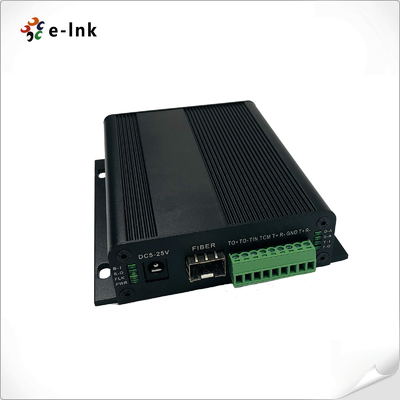

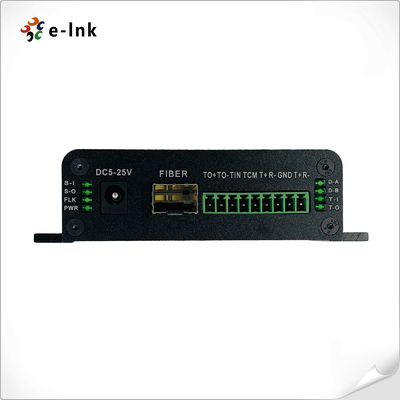

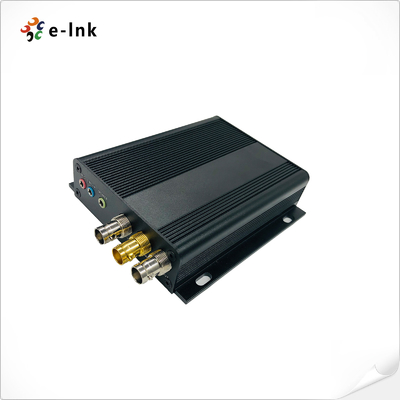

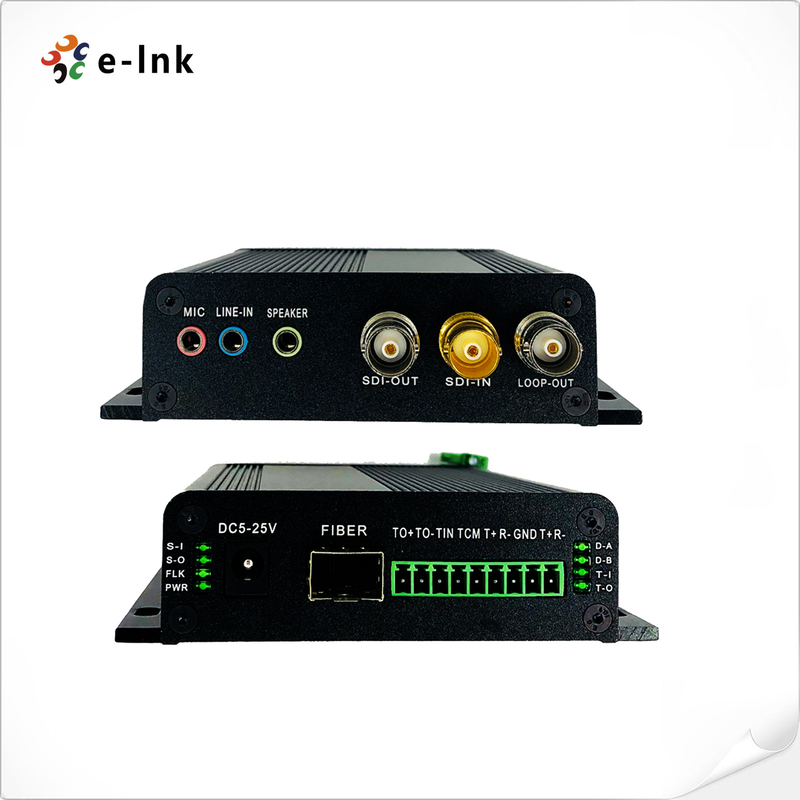

लूप-आउट के साथ 1Ch द्विदिश 3जी-एसडीआई + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + 1Ch माइक्रोफोनoफाइबर कनवर्टर
एसडीआई फाइबर एक्सटेंडेrलाभ
लूप-आउट के साथ 1Ch द्विदिश 3G-SDI वीडियो
1Ch टैली सिग्नल
2Ch द्विदिशात्मक RS485 या RS422 डेटा
2Ch स्टीरियो ऑडियो
1Ch माइक्रोफोन
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz का समर्थन करें
20 किमी (एसएमएफ) तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
फाइबर ऑप्टिकल इंटरफेस | |
फाइबर इंटरफेस | सिम्पलेक्स एलसी |
संचरण दूरी | 0-20 किमी |
तरंगदैर्ध्य | 1310nm/1550nm |
वीडियो | |
वीडियो इंटरफ़ेस | बीएनसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
अंतर लाभ (10%~90% एपीएल) | < 1% |
एसडीआई प्रारूप समर्थन | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080 पी 23.98/24/30/50/60 | |
वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
डेटा या टैली | |
भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
डेटा प्रकार | RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक), टैली संकेत |
आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 57600 बीपीएस |
बीईआर | <10 ¢9 |
स्टीरियो ऑडियो या माइक्रोफोन | |
ऑडियो इनपुट और आउटपुट | 3.5एमएम ऑडियो |
ऑडियो प्रारूप | @48KHz |
विद्युत | |
पावर एडाप्टर | डीसी 5 ~ 25 वी |
बिजली की खपत | <5W |
एलईडी संकेतक | |
पी/एस | विद्युत आपूर्ति |
डीएटी | डेटा |
आवरण | एल्यूमीनियम केस |
घुड़सवार विकल्प | दीवार-माउंट |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन
LNK-3G-1BV1T2BD2A1M सीरीज 3G/HD-SDI फाइबर कन्वर्टर लूप-आउट, 1-चैनल टैली, 2-चैनल द्विदिशात्मक RS485 या RS422 डेटा के साथ 1-चैनल द्विदिशात्मक 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड) का समर्थन करता है,2-चैनल बाहरी स्टीरियो ऑडियोई-लिंक 3जी/एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।फाइबर कनवर्टर के लिए वीडियो की इस श्रृंखला स्थिर प्रदर्शन है, स्पष्ट छवि गुणवत्ता, और उच्च स्थिरता के साथ एलईडी स्थिति संकेत डिवाइस के शरीर पर.कुछ नाम हैं: इंटेलिजेंट ट्रैफिक मॉनिटरिंग सिस्टम. सुरक्षा प्रणाली स्कूल नेटवर्किंग औद्योगिक निगरानी (इलेक्ट्रिक, रसायन, इस्पात, तेल, रेलवे, आदि) सैन्य निगरानी (भण्डार, सीमा, गार्ड,आदि) टीवी कार्यक्रम प्रसारण प्रणालीस्टेडियम (लाइव एचडी वीडियो, ऑडियो ट्रांसमिशन के लिए)
ऑर्डर करने की जानकारी
मॉडल | विवरण |
LNK-3G-1BV1T2BD2A1M | लूप के साथ 1Ch द्विदिश 3जी-एसडीआई + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + फाइबर कन्वर्टर पर 1Ch माइक्रोफोन, सिंगल मोड फाइबर, एलसी, 20 किमी,ट्रांसमीटर और रिसीवर सहित, जोड़े में प्रयोग किया जाता है |
