उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 20 किमी |
---|---|---|---|
तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
आयाम (डब्ल्यूएक्सडीएक्सएच): | 483 x 270 x 45 मिमी (19 इंच 1यू) | वजन: | 8 किलो / जोड़ी |
प्रमुखता देना: | फाइबर एक्सटेंडर पर 3जी-एसडीआई,फाइबर एक्सटेंडर पर 8Ch 3G-SDI,फाइबर एक्सटेंडर पर 10G ईथरनेट |

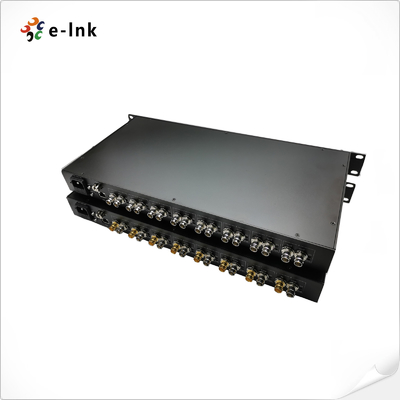

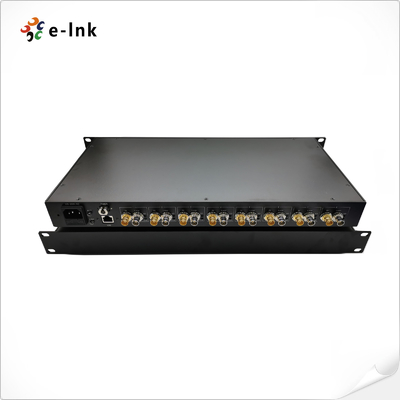

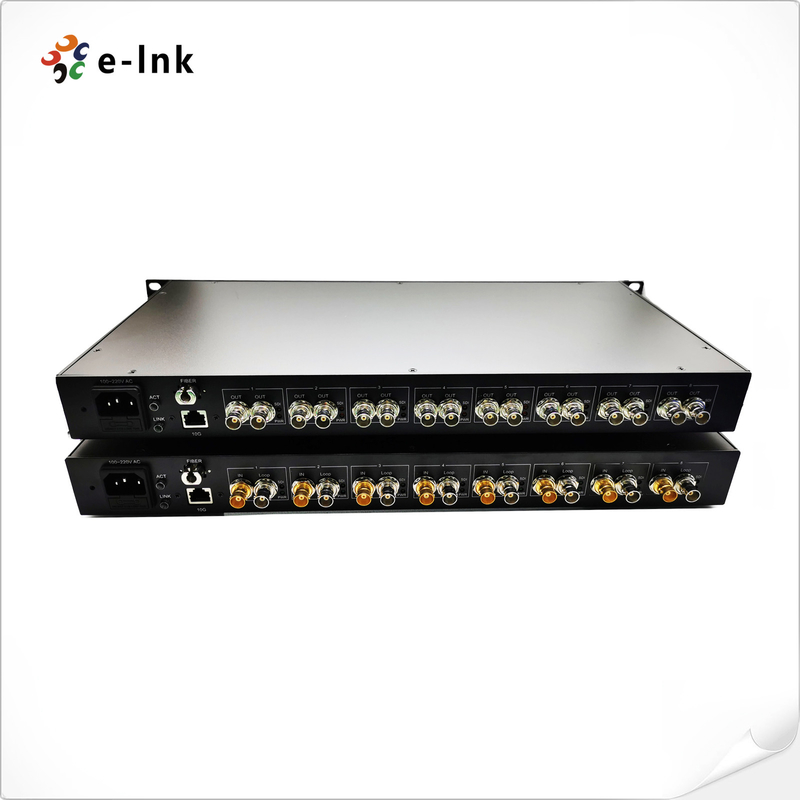

फाइबर एक्सटेंडर पर 8Ch 3G-SDI + 1Ch 10G ईथरनेट
एसडीआई फाइबर एक्सटेंडेrलाभ
एक फाइबर पर एम्बेडेड ऑडियो और 10G ईथरनेट के साथ 8Ch 3G-SDI/ASI वीडियो
HD-SDI, SD-SDI, DVB-AST के साथ संगत
बैंडविड्थ रेंज 19.4Mb/s से 2.97Gb/s तक
SMPTE 424M (2.97Gb/s) घड़ी वसूली
डिजिटल वीडियो परिवहन के लिए सभी लोकप्रिय मानकों का समर्थन करें जैसे कि SMPTE 424M, SMPTE 292M, और SMPTE 259M, SMPTE 297M क्रमशः 3G-SDI, HD-SDI, SD-SDI, ASI पर काम करते हैं।
प्रत्येक पथ के लिए अंतर्निहित सीडब्ल्यूडीएम प्रणाली, एसएफपी मॉड्यूल
पता लगाया गया डेटा दर के आधार पर स्वचालित केबल समानांतर का समर्थन
एलईडी स्थिति संकेतक महत्वपूर्ण मापदंडों की निगरानी करते हैं
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
फाइबर ऑप्टिकल इंटरफेस | |
फाइबर इंटरफेस | सिम्पलेक्स एलसी |
संचरण दूरी | 20 किमी |
तरंगदैर्ध्य | 1310nm/1550nm |
वीडियो | |
वीडियो इंटरफ़ेस | बीएनसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
अंतर लाभ (10%~90% एपीएल) | < 1% |
वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
वीडियो इनपुट | टीएक्स पर लूप आउट के साथ 8 चैनल |
वीडियो आउटपुट | आरएक्स पर लूप आउट के साथ 8 चैनल |
ईथरनेट | |
मानक |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps ईथरनेट आईईईई 802.3x फुल डुप्लेक्स प्रवाह नियंत्रण |
इंटरफेस | 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
कार्य मोड | डिफ़ॉल्ट रूप से स्वतः वार्ता |
विद्युत | |
पावर इनपुट | 100VAC से 220VAC |
बिजली की खपत | <12W |
एलईडी संकेतक | |
पीडब्ल्यूआर | विद्युत आपूर्ति |
एसडीआई 1~8 | 3जी-एसडीआई संकेत |
ACT | आरजे45 ईथरनेट संकेत |
लिंक | लिंक की स्थिति |
मैकेनिकल | |
आयाम (LxWxH) | 483 x 270 x 45 मिमी (19 इंच 1U) |
वजन | 8 किलोग्राम प्रति जोड़ी |
आवरण | धातु का मामला |
घुड़सवार विकल्प | रैक माउंट |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

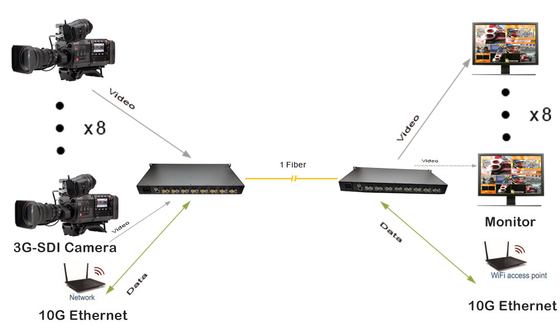

ई-लिंक एलएनके-3जी8वी10जीई 3जी-एसडीआई और ईथरनेट फाइबर एक्सटेंडर एकल मोड ऑप्टिकल केबलों पर 10जी ईथरनेट आईपी चैनलों के साथ एक 3जी-एसडीआई चैनल का प्रसारण प्रदान करता है।यह एसडीआई और आईपी से ऑप्टिकल फाइबर कनवर्टर उच्च ऑप्टिकल प्रदर्शन और वास्तविक समय में शानदार एचडी वीडियो प्रसंस्करण को सक्षम बनाता हैआईपी इंटरफेस सभी आधुनिक हाई-एंड नेटवर्किंग सिस्टम के साथ स्केलेबिलिटी और संगतता में नाटकीय रूप से वृद्धि कर सकते हैं।
चूंकि ऑप्टिकल सिग्नल विद्युत चुम्बकीय शोर से प्रभावित नहीं होते हैं, LNK-3G8V10GE आपके सिस्टम को अधिक विश्वसनीय और सुरक्षित बनाता है।यह किसी भी एचडी निगरानी प्रणाली या लाइव प्रसारण अनुप्रयोग के लिए अच्छा समाधान हैसभी बातों पर विचार किया,LNK-3G8V10GE एक पूरी तरह से नए स्तर पर पारंपरिक सहअक्ष सीसीटीवी या प्रसारण प्रणाली की सीमाओं को आगे बढ़ाता है और आपको 20 किमी (वैकल्पिक 40/60/80 किमी) तक संचरण दूरी का विस्तार करने की अनुमति देता है.
ऑर्डर करने की जानकारी
मॉडल | विवरण |
LNK-3G8V10GE | 8Ch 3G-SDI फाइबर कन्वर्टर 10G ईथरनेट और लूप आउट के साथ, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
