उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संकल्प: | 10 बिट | सिग्नल स्तर: | <380एमवीपी-पी |
|---|---|---|---|
| मानक एसएम तरंग दैर्ध्य: | 1310 एनएम, 1550 एनएम | सीडब्ल्यूडीएम तरंग दैर्ध्य: | आईटीयू-टी के अनुसार 1270~1610एनएम, 20एनएम ग्रिड |
| आयाम (एलएक्सडब्ल्यूएक्सएच): | 58 x 21 x 20 मिमी | परिचालन तापमान: | 0°C से 70°C (32°F से 158°F) |

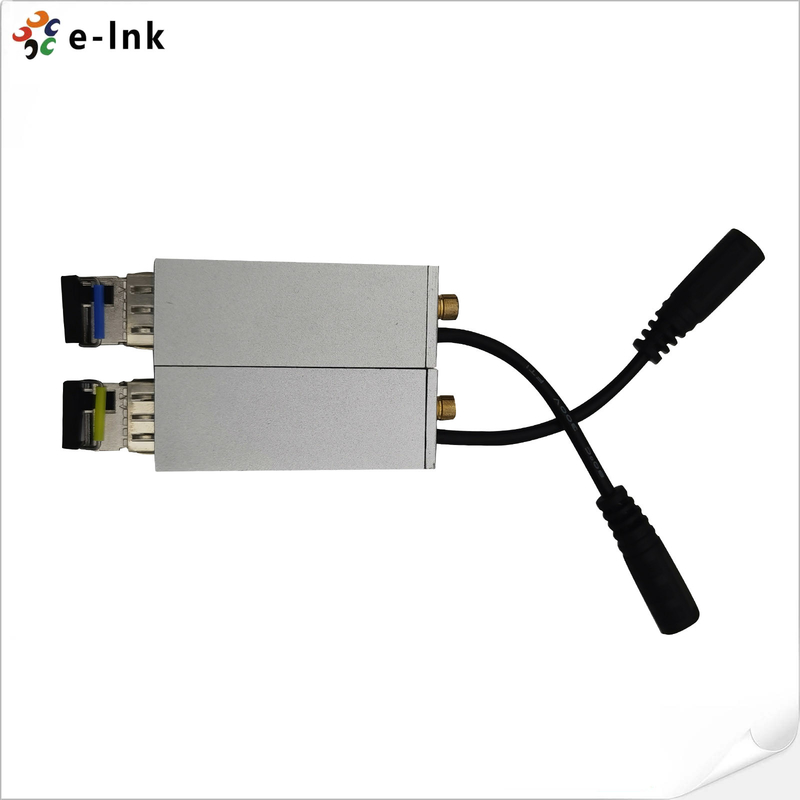

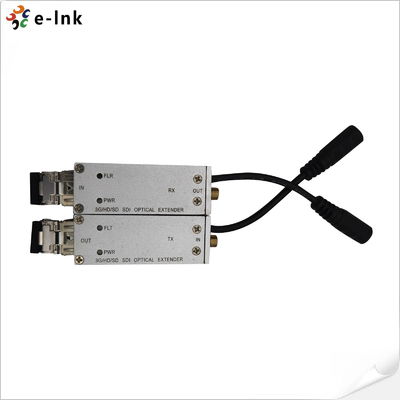

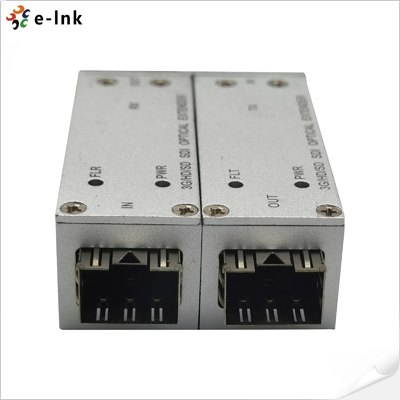

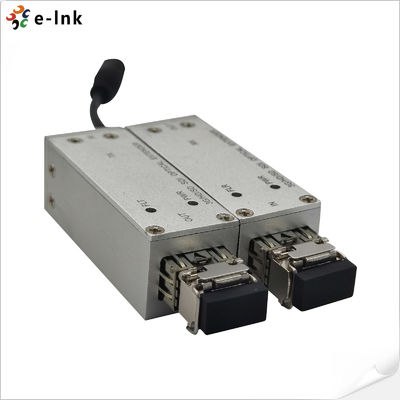

एसएमबी 3जी/एचडी/एसडी-एसडीआई ऑप्टिकल माइक्रो-एक्सटेंडर
एसडीआई वीडियो एसएफपी मॉड्यूल लाभ
3 जी-एसडीआई/एचडी-एसडीआई/एसडी-एसडीआई सिग्नल ऑटो पहचान, कोई मैनुअल चयन आवश्यक नहीं
120 किमी तक की ट्रांसमिशन दूरी
एक फाइबर पर 16 (18) चैनल तक प्रसारित करने की अनुमति देने के लिए सीडब्ल्यूडीएम प्रौद्योगिकी
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N के अनुरूप
️ DVB-ASI ((EN50083-9) के अनुरूप
एलईडी स्थिति का सुविधाजनक निर्देश। फाइबर लिंक संकेतक, शक्ति।
पीसीबी बोर्ड पर्यावरण के अनुकूल है (पीबी मुक्त)
स्थिर और विश्वसनीय संकेत संचरण सुनिश्चित करने के लिए बहुपरत डिजाइन के साथ पीसीबी बोर्ड
एसडीआई वीडियो एसएफपी मॉड्यूल तकनीकी सूचकांक
| एसडीआई इनपुट | |
| वीडियो मानक | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| सिग्नल मानक | एसडी-एसडीआई ((270 एमबीपीएस), एचडी-एसडीआई ((1.485 जीबीपीएस), 3 जी-एसडीआई ((2.97 जीबीपीएस) |
| प्रतिबाधा | 75Ω |
| कनेक्टर | एसएमबी |
| एसडीआई आउटपुट | |
| सिग्नल स्तर | 800mVp-p±10% |
| उदय/पतन का समय | <0.8ns |
| एचडी-एसडीआई जेटर | <0.2UI ((134ps) @100kHz, <1.0UI ((673ps) @10Hz |
| एसडीआई जेटर | <0.2UI ((740ps) @10Hz, 0.2UI ((740ps) @1kHz |
| प्रतिबाधा | 75Ω |
| कनेक्टर | एसएमबी |
| ऑप्टिकल इंटरफेस | |
| एसएफपी | सिम्पलेक्स एलसी, 3,125Gbps. ≤120km संचरण दूरी |
| मानक एसएम तरंग दैर्ध्य | 1310nm, 1550nm |
| सीडब्ल्यूडीएम तरंग दैर्ध्य | आईटीयू-टी के अनुसार 1270~1610nm, 20nm ग्रिड |
| तापमान सीमा | 0~70 ̊C |
| विद्युत | |
| शक्ति | 5 वीडीसी, 1 ए |
| उपभोग | <5W |
| एलईडी संकेतक | |
| FLT | फाइबर लिंक की स्थिति (ट्रांसमीटर) |
| एफएलआर | फाइबर लिंक की स्थिति (रिसीवर) |
| पीडब्ल्यूआर | पावर स्टेटस |
| मैकेनिकल | |
| आयाम (LxWxH) | 58 x 21 x 20 मिमी |
| वजन | 100 ग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन
LNK-M3G-SMB1V-20 सीरीज 3G-SDI/HD-SDI/SD-SDI माइक्रो एक्सटेंडर फाइबर ऑप्टिक ट्रांसमिशन सिस्टम जो एक 3G-SDI, HD-SDI,एसडी-एसडीआई उच्च परिभाषा डिजिटल वीडियो या एक एकल मोड या मल्टीमोड फाइबर के माध्यम से एक डीवीबी-एएसआई स्ट्रीम जो एसएमपीटीई 424 एम का समर्थन करता है, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) मानक। इसकी उन्नत डिजिटल फाइबर ऑप्टिक ट्रांसमिशन तकनीक के साथ, कोई समायोजन आवश्यक नहीं है, सेट अप करने के लिए सरल और संचालित करने में आसान है।एसडीआई माइक्रो एक्सटेंडर श्रृंखला कम बिजली की खपत के साथ 5V बिजली की आपूर्ति का उपयोग करती है.
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-M3G-SMB1V-20 | एसएमबी 3जी/एचडी/एसडी-एसडीआई ऑप्टिकल माइक्रो-एक्सटेंडर, 1310/1550 एनएम, सिम्पलेक्स एलसी, सिंगल मोड, ट्रांसमीटर और रिसीवर सहित 20 किमी, जोड़े द्वारा उपयोग किया जाता है |
