उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एसडीआई इनपुट: | इनपुट संख्या: 4 | प्रकाशिकी: | प्रकारः एकल मोड |
|---|---|---|---|
| संचरण दूरी: | 20 किमी (अन्य दूरी वैकल्पिक) | पावर इनपुट: | 1ए@12वीडीसी |
| एसडीआई आउटपुट: | सिग्नल स्तरः 800mV नाममात्र | परिचालन तापमान: | -10 ℃ ~ ＋ 55 ℃ |
4-चैनल 3जी-एसडीआईफाइबर कनवर्टर with RS485 & गिनती
एसडीआई वीडियो एसएफपी मॉड्यूल लाभ

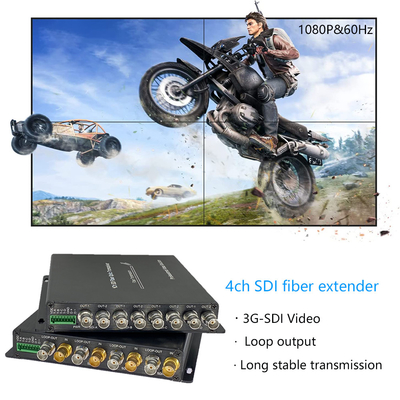

ऑप्टिक फाइबर पर 4 चैनल 3G/HD-SDI वीडियो ट्रांसमिशन
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI कैमरा सिस्टम के साथ सीधे संगत और 4Ch लूप आउटपुट का समर्थन करें
20 किमी (12.5 मील) तक की दूरी (अन्य दूरी वैकल्पिक)
4Ch Tally का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
1Ch बैकवर्ड RS485 और 4Ch टैली का समर्थन करें;
एसडीआई वीडियो एसएफपी मॉड्यूल तकनीकी सूचकांक
| एसडीआई इनपुट | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI और दूरसंचार/डेटाकॉम |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| इनपुट संख्याः 4 | |
| प्रतिबिंब हानिः >15DB | |
| संतुलनः 0-150m @3Gb/s | |

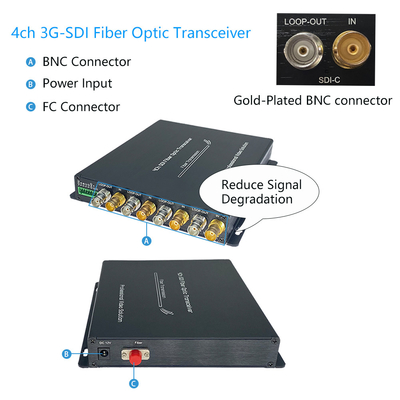

| कनेक्टर: बीएनसी | |
| ऑप्टिक्स | चैनल: 1 |
| प्रकारः एकल मोड | |
| संचरण दूरीः 20 किमी (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानिः > 15dB | |
| डिथेरिंगः < 0.2UI | |
| कनेक्टरः एफसी/यूपीसी (एससी, एलसी, एसटी वैकल्पिक) | |
| एसडीआई आउटपुट | आउटपुट संख्याः4 |
| सिग्नल स्तरः 800mV नाममात्र | |
| उदय/पतन का समयः 200ps संकेत | |
| ओवरशॉटः < 10% आयाम | |
| परावर्तन हानिः >15dB | |
| डिथेरिंगः < 0.2UI | |
| कनेक्टर: 75Ω BNC | |
| डेटा | 1Ch RS-485 (पूर्ण/आधा डुप्लेक्स) और NRZ, RZI और मैनचेस्टर का समर्थन |
| RS485 के लिए अधिकतम 57600 बीपीएस | |
| कनेक्टरः औद्योगिक मानक पेंच टर्मिनल | |
| 4Ch संख्याः ए, बी, सी, डी |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

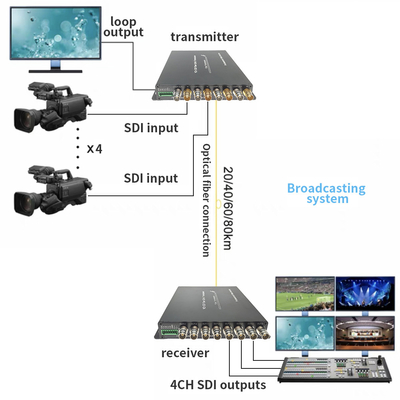

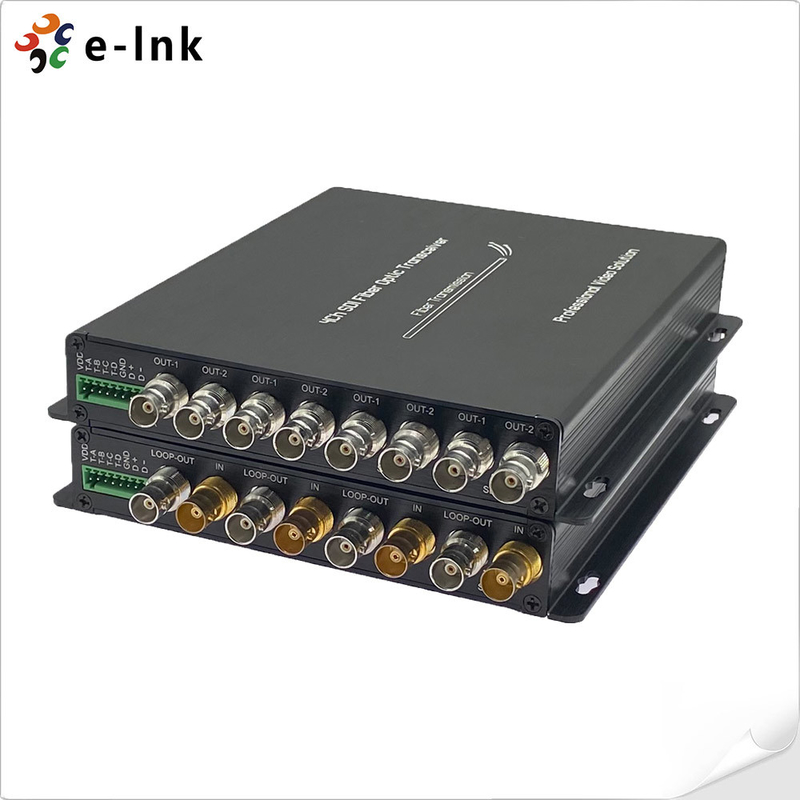

LNK-3GSDI-4V1DT सीरीज़ 4-चैनल HD/3G-SDI मानक उच्च-परिभाषा वीडियो सिग्नल और RS485 और Tally सिग्नल को एकल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित करने का समर्थन करती है।ई-लिंक 3जी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080 पी 3जी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल हैई-लिंक 3जी-एसडीआई फाइबर कन्वर्टर्स एकल ऑप्टिकल फाइबर के माध्यम से 4-च 3जी-एसडीआई वीडियो सिग्नल प्रसारित कर सकते हैं और यह लूप आउटपुट, 4च टैली और बैकवर्ड आरएस485 का समर्थन करता है।वीडियो गुणवत्ता गैर संपीड़ित प्रसारण स्तर हैयह प्रसारण क्षेत्र में व्यापक रूप से प्रयोग किया जाता है।
ऑर्डर करने की जानकारी
| LNK-HDSDI-4V1D4T | लूप आउटपुट के साथ 4-च एचडी-एसडीआई वीडियो + 1च बैकवर्ड आरएस 485 + 4च टैली, एसएम 20 किमी, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
| LNK-3GSDI-4V1D4T | लूप आउटपुट + बैकवर्ड RS485 + 4Ch टैली के साथ 4-च 3जी-एसडीआई वीडियो, एसएम 20 किमी, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जो जोड़े द्वारा उपयोग किए जाते हैं |
