उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | एसडीआई से फाइबर ऑप्टिक कनवर्टर | शक्ति: | 12 वीडीसी |
---|---|---|---|
बिजली की खपत: | 6 डब्ल्यू (अधिकतम) | आयाम: | 117 x 80 x 24 (मिमी) |
फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | परिचालन तापमान: | -10 ℃ ~ 70 ℃ |
गीगाबिट ईथरनेट और 2Ch बैकवर्ड RS485 के साथ फाइबर कनवर्टर के लिए 2G-SDI
अवलोकन

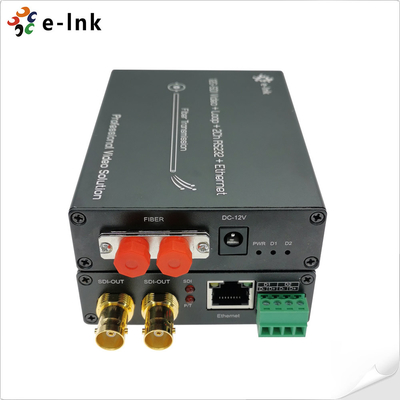

LNK-12GSDI-1V2R1GE सीरीज 12G-SDI फाइबर कनवर्टर
यह उच्च-प्रदर्शन फाइबर ऑप्टिक कनवर्टर समर्थन करता है:
- 1 चैनल 12G-SDI वीडियो (एम्बेडेड ऑडियो के साथ)
- 1 चैनल गीगाबिट ईथरनेट
- 2 चैनल द्विदिश RS485 डेटा
सभी सिग्नल एक ही फाइबर ऑप्टिक केबल पर प्रेषित होते हैं, स्थानीय निगरानी 12G लूप आउटपुट के माध्यम से होती है।
ई-लिंक 12G वीडियो ओवर फाइबर कन्वर्टर्स सेट में एक ट्रांसमीटर और एक रिसीवर शामिल है, जो संगत है
उच्च-रिज़ॉल्यूशन वीडियो प्रारूपों के साथ, जिनमें शामिल हैं:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
पेशेवर प्रसारण, लाइव उत्पादन और लंबी दूरी पर उच्च गुणवत्ता वाले वीडियो ट्रांसमिशन के लिए आदर्श।
विशेषताएँ
प्रत्येक SDI चैनल में 8-चैनल ऑडियो एम्बेडेड है
एकीकृत रीक्लॉकर 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या की SMPTE दरों पर लॉक होता है
विभाजित-बाय-1.001 सबरेट और 270 एमबीपीएस
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है
1Ch 10/100/1000M ईथरनेट का समर्थन करता है
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
4K*2K(3840*2160@60Hz),1080P,1080I,720P का समर्थन करता है।

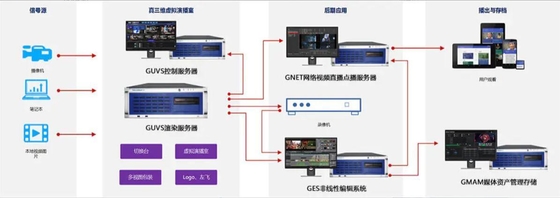

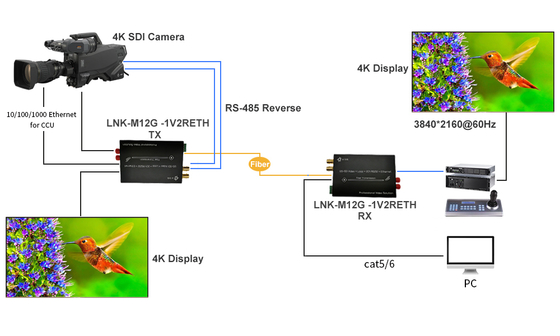

अनुप्रयोग
तकनीकी सूचकांक
स्वरूप | ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है |
संगत | DVB-ASI और AES10 (MADI) के साथ संगत |
इनपुट | BNC पर 1 x 12G-SDI |
आउटपुट | 2 x FC ऑप्टिकल फाइबर |
BNC पर 1 x 12G-SDI लूप-आउट | |
समर्थित रिज़ॉल्यूशन | HDTV 4K*2K, 1080P, 1080I, 720P |
रिज़ॉल्यूशन रेंज | 3840*2160@60Hz |
इनपुट केबल विनिर्देश | ≤70m@12G SDI बेल्डेन 1694A |
आउटपुट केबल विनिर्देश | ≤60m@12G SDI बेल्डेन 1694A |
ईथरनेट | 10/100/1000Mbps |
डेटा प्रकार | 2Ch बैकवर्ड RS485 |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270MHz~12GHz |
पावर | 12 वीडीसी |
बिजली की खपत | 6 डब्ल्यू (अधिकतम) |
आयाम (LxWxH) | 117 x 80 x 24 (मिमी) |
ऑपरेटिंग तापमान | -10℃~70℃ |
भंडारण तापमान | -40℃~85℃ |

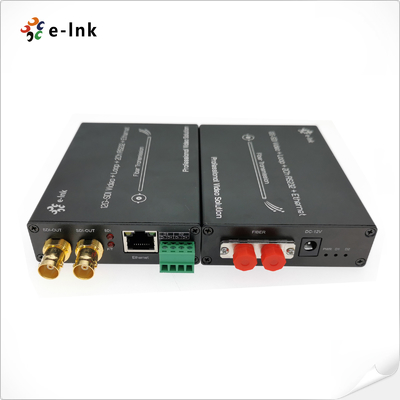

पैनल
RS485 कनेक्शन
पिन | - | + |
RS485 | डी- | डी+ |
