उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इनपुट: | BNC पर 1 x 12G-SDI | समर्थित संकल्प: | एचडीटीवी 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| संकल्प सीमा: | 3840*2160@60Hz | डेटा प्रकार: | पिछड़े rs485 |
| शक्ति: | 5-15 वीडीसी | आयाम (एलएक्सडब्ल्यूएक्सएच): | 80 x 40 x 20 (मिमी) |
| परिचालन तापमान: | -40°C~85°C |
अवलोकन

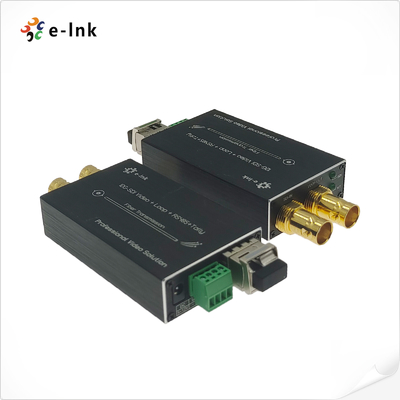

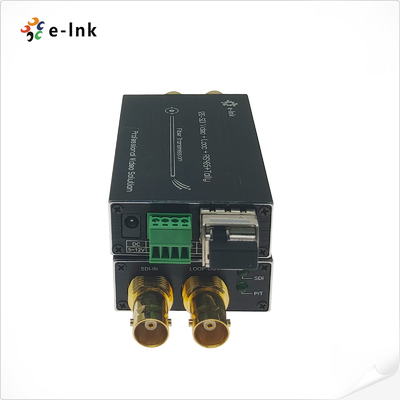

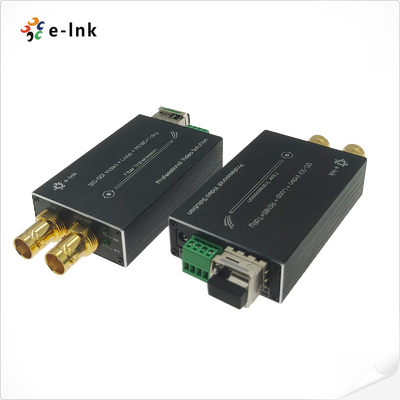

LNK-M12G-1V1T1D श्रृंखला मिनी 12G-SDI फाइबर ऑप्टिक कनवर्टर
यह कॉम्पैक्ट फाइबर कन्वर्टर समर्थन करता हैः
- 1 चैनल 12G-एसडीआई वीडियो (इम्बेडेड ऑडियो के साथ)
- 1 चैनल टैली सिग्नल (कैमरा नियंत्रण/इंटरकॉम के लिए)
- 1 चैनल द्विदिशात्मक RS485 डेटा
सभी संकेत एक एकल फाइबर ऑप्टिक केबल पर प्रेषित होते हैं, जिसमें 12G लूप के माध्यम से वास्तविक समय की निगरानी होती है
आउटपुट।
ई-लिंक 12जी वीडियो ओवर फाइबर कन्वर्टर्स सेट में एक ट्रांसमीटर और एक रिसीवर शामिल हैं, जो संगत हैं
उच्च-रिज़ॉल्यूशन वीडियो प्रारूपों के साथ, जिनमें शामिल हैंः
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
प्रसारण, लाइव उत्पादन, और पेशेवर एवी सिस्टम के लिए बनाया गया है, इस मिनी कनवर्टर सुनिश्चित करता है
कम विलंबता के साथ विश्वसनीय, लंबी दूरी के सिग्नल ट्रांसमिशन।
विशेषताएं
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
एसएमपीटीई दरों के लिए एकीकृत रिकलॉकर लॉक 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या
1.001 से विभाजित सबरेट और 270 एमबीपीएस
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
4K*2K ((3840*2160@60Hz),1080P,1080I,720P का समर्थन करता है।
टैली और बैकवर्ड RS485 का समर्थन करता है
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है

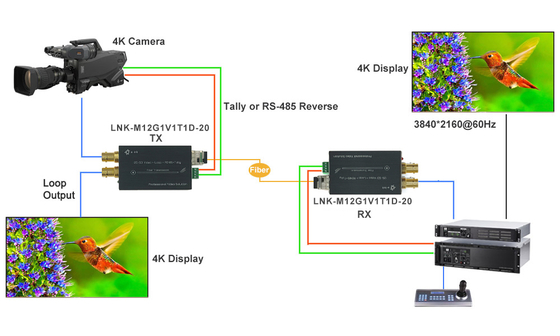

आवेदन
तकनीकी सूचकांक
| प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
| संगत | DVB-ASI और AES10 (MADI) के साथ संगत |
| इनपुट | बीएनसी पर 1 x 12G-एसडीआई |
| आउटपुट | 1 x एलसी ऑप्टिकल फाइबर |
| बीएनसी पर 1 x 12G-एसडीआई लूप-आउट | |
| समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
| संकल्प सीमा | 3840*2160@60Hz |
| इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| आउटपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| डेटा प्रकार | पीछे की ओर गिनती |
| डेटा प्रकार | पीछे की ओर RS485 |
| ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
| शक्ति | 5-15 वीडीसी |
| बिजली की खपत | 2 W (अधिकतम) |
| आयाम (LxWxH) | 80 x 40 x 20 (मिमी) |
| भंडारण तापमान | -40°C~80°C |
| परिचालन तापमान | -40°C~85°C |
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| एलएनके-एम12G-1V1T1D-20 | मिनी-प्रकार 12G-SDI फाइबर कनवर्टर के साथ टैली, रिवर्स RS485 और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
