उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| बिजली अनुकूलक: | डीसी 5 वी | बिजली की खपत: | <5W |
|---|---|---|---|
| आयाम: | 73 x 44 x 17 मिमी (TX) 73 x 44 x 17 मिमी (RX) 185 x 132 x 100 मिमी (पैकेज) | तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम |
| संचरण दूरी: | 550m-20Km | वजन: | 75G (TX) 75G (RX) 450G (पैकेज) |

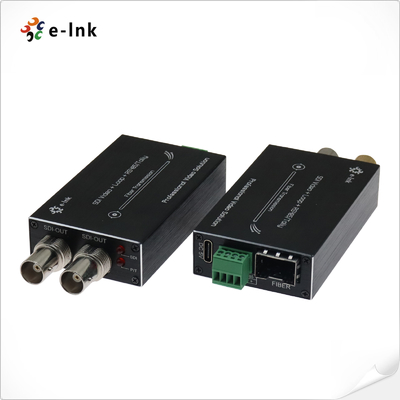

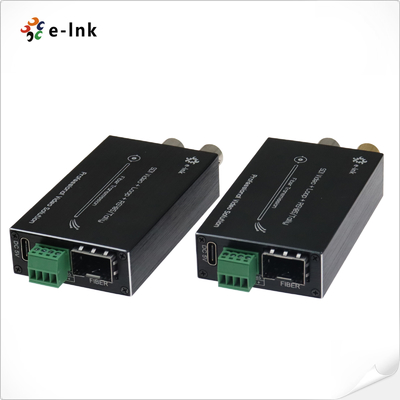

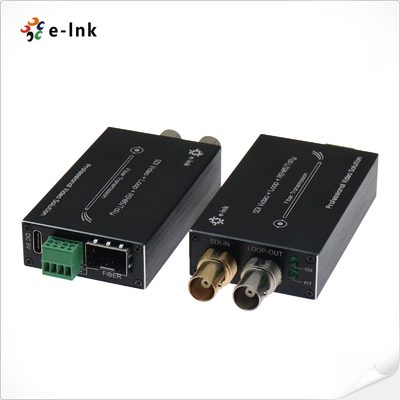

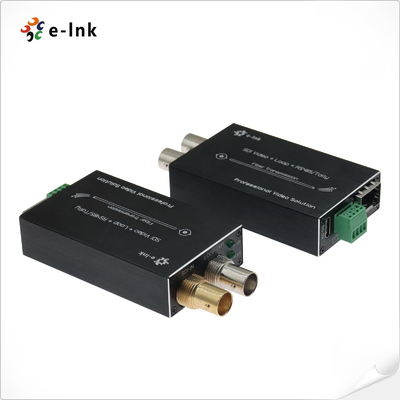

मिनी-टाइप 3जी-एसडीआई से फाइबर कनवर्टर टैली और रिवर्स आरएस485 के साथ
विशेषताएँ ► प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड; ► स्वचालित केबल इक्वलाइज़ेशन, जिसका उपयोग 3.2 Gb/s (बेल्डेन 1694A) से नीचे की सभी दरों के लिए किया जाता है; ► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s ► एसडीआई कैमरा सिस्टम के साथ सीधे संगत ► लंबी ट्रांसमिशन क्षमता 80 किमी तक ► हॉट स्वैप और हॉट प्लग; ► सभी पैथोलॉजिकल पैटर्न को संभालें, पूरी तरह से डिजिटल गैर-संपीड़न प्रसारण स्तर ट्रांसमिशन; ► कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत; ► सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त; ► 1470~1610nm CWDM तरंग दैर्ध्य वैकल्पिक; ► उद्योग स्तर का अल्ट्रा-ब्रॉड तापमान रेंज (-20℃~+70℃), विभिन्न वातावरणों के अनुकूल; तकनीकी सूचकांक आरएस422 के लिए अधिकतम 115200bps 73 x 44 x 17 मिमी (टीएक्स) 75g (टीएक्स) आदेश देने की जानकारी
अवलोकन
यह मिनी-टाइप 3जी/एचडी-एसडीआई फाइबर कनवर्टर प्रेषित करता है 1-चैनल 3जी/एचडी-एसडीआई वीडियो (एम्बेडेड ऑडियो के साथ),
टैली, और रिवर्स आरएस485 सिग्नल एक ही फाइबर ऑप्टिक केबल पर। यह स्थानीय 3जी/एचडी-एसडीआई लूप
आउटपुट का समर्थन करता है, जो वास्तविक समय की निगरानी के लिए है। यह
कॉम्पैक्ट समाधान में एक ट्रांसमीटर
और रिसीवर शामिल हैं, जो प्रसारण के लिए स्थिर, उच्च गुणवत्ता वाले 1080P 3जी/एचडी-एसडीआई ट्रांसमिशन प्रदान करता है,
लाइव इवेंट्स, और पेशेवर वीडियो सिस्टम।
फाइबर ऑप्टिकल इंटरफ़ेस फाइबर इंटरफ़ेस सिम्पलेक्स एलसी संचरण दूरी 550m-20Km तरंग दैर्ध्य 1310nm/1550nm वीडियो वीडियो इंटरफ़ेस बीएनसी वीडियो इनपुट/आउटपुट प्रतिबाधा 75Ω वीडियो इनपुट/आउटपुट वोल्टेज विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp वीडियो बिट्स दर अधिकतम 3.2Gb/s विभेदक लाभ (10%～90% एपीएल) <1% एसडीआई प्रारूप समर्थन 625/25 पाल 525/29.97 एनटीएससी, 525/23.98 एनटीएससी 720p50, 720p59.94 1080i 23/24/30/50/59.94 1080P 23.98/24/30/50/60 वीडियो एसडीआई मानक 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s मैपिंग(3G-SDI) SMPTE424M 3Gb/s सीरियल इंटरफ़ेस(3G-SDI) डेटा भौतिक इंटरफ़ेस औद्योगिक मानक पेंच टर्मिनल डेटा प्रकार , एलसी फाइबर कनेक्टर आवृत्ति/दर समर्थन
आरएस485 के लिए अधिकतम 57600bpsबीईआर <10ˉ<सुp>9 विद्युत पावर एडाप्टर डीसी 5वी बिजली की खपत <5W एलईडी संकेतक एसडीआई एसडीआई वीडियो पी/टी बिजली की आपूर्ति यांत्रिक आयाम (LxWxH)
73 x 44 x 17 मिमी (आरएक्स)
185 x 132 x 100 मिमी (पैकेज)वज़न
75g (आरएक्स)
450g (पैकेज)आवरण एल्यूमीनियम केस माउंटिंग विकल्प डेस्कटॉप पर्यावरण कार्य तापमान -20℃～+70℃ भंडारण तापमान -40℃～+80℃ कार्यकारी आर्द्रता 0~95% एमटीबीएफ ≥100000 घंटे

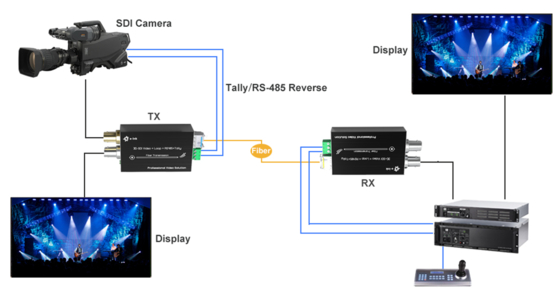

मॉडल विवरण एलएनके-एम3जी-1वी-एमएम से फाइबर कनवर्टर टैली और रिवर्स आरएस485 के साथ और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40KM एलसी फाइबर कनेक्टर 500 मीटर, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता है मिनी-टाइप से फाइबर कनवर्टर टैली और रिवर्स आरएस485 के साथ और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता हैआवेदनएलएनके-एम3जी-1वी-40 3जी-एसडीआई से फाइबर कनवर्टर टैली और रिवर्स आरएस485 के साथ और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40KM, जिसमें ट्रांसमीटर और रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किया जाता हैआवेदन
