उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इनपुट: | BNC पर 1 x 12G-SDI | समर्थित संकल्प: | एचडीटीवी 4K*2K, 1080P, 1080I, 720P |
|---|---|---|---|
| परिचालन तापमान: | -40°C~85°C | आयाम (LXWXH): | 80 x 40 x 20 (मिमी) |
| शक्ति: | 5-15 वीडीसी | बिजली की खपत: | 2W (अधिकतम) |
| प्रमुखता देना: | RS485 सपोर्ट SDI से फाइबर कनवर्टर,ऑडियो SDI से फाइबर ऑप्टिक कनवर्टर,टैली SDI से फाइबर ऑप्टिक कनवर्टर |
||

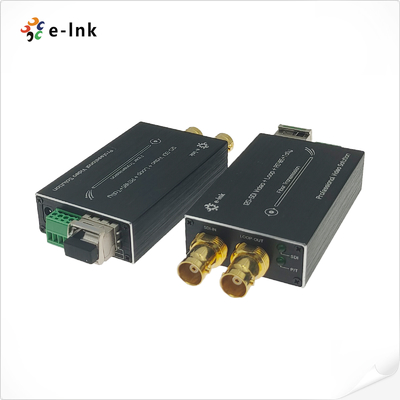

टली और आरएस485 के साथ मिनी 12जी-एसडीआई से फाइबर कन्वर्टर
मिनी 12G-एसडीआई से फाइबर कनवर्टर अवलोकन
यह मिनी 12G-SDI फाइबर ऑप्टिक कनवर्टर 12G वीडियो के एक चैनल के एक साथ संचरण का समर्थन करता है
(इम्बेडेड ऑडियो के साथ), एक चैनल काली सिग्नल, और एक चैनल रिवर्स RS485 नियंत्रण सिग्नल
इसमें स्थानीय निगरानी के लिए 12G लूप-आउट पोर्ट भी है।
ई-लिंक 12G फाइबर ऑप्टिक वीडियो कनवर्टर में एक ट्रांसमीटर और एक रिसीवर होता है, जो एचडी वीडियो रिज़ॉल्यूशन का समर्थन करता है
जैसे4K×2K(3840×2160@60Hz), 1080P, 1080I और 720P के लिए उपयुक्त है।प्रसारण,स्टूडियो,प्रत्यक्ष प्रसारण,
औरएचडी पोस्ट-प्रोडक्शन.
मिनी 12G-एसडीआई से फाइबर कनवर्टर विशेषताएं
एम्बेडेड ऑडियो समर्थन:
प्रत्येक एसडीआई चैनल में सिंक्रनाइज्ड ऑडियो विजुअल ट्रांसमिशन के लिए एम्बेडेड ऑडियो के 8 चैनल होते हैं।
स्वचालित केबल समानांतर:
विभिन्न केबल लंबाई और स्थितियों पर इष्टतम संकेत अखंडता सुनिश्चित करता है।
व्यापक एसडीआई मानक समर्थन:
ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD), और ST-259 (SD) के साथ पूरी तरह संगत।
एकीकृत रीलॉकर:
11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, सबरेट्स (1.001 से विभाजित) और 270 एमबीपीएस सहित एसएमपीटीई दरों के लिए लॉक।
लंबी दूरी का संचरण:
कॉन्फ़िगरेशन के आधार पर 10 किमी (6.2 मील) से 80 किमी तक की दूरी का समर्थन करता है।
टैली और RS485 समर्थन:
नियंत्रण और निगरानी के लिए टैली सिग्नल समर्थन और पीछे की ओर RS485 संचार प्रदान करता है।
गर्म-स्वैप करने योग्य ऑपरेशन:
आसान रखरखाव और निर्बाध संचालन के लिए गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है।
प्रसारण-ग्रेड गुणवत्ता:
पेशेवर प्रसारण अनुप्रयोगों के लिए अनकॉम्प्रेस्ड, पूर्ण डिजिटल सिग्नल ट्रांसमिशन प्रदान करता है।
व्यापक संकल्प समर्थन:
4K×2K (3840×2160@60Hz), 1080P, 1080I, और 720P प्रारूपों के साथ संगत।
उन्नत ऑप्टिकल प्रौद्योगिकी:
बेहतर गतिशील रेंज के साथ WDM/CWDM/DWDM फाइबर ऑप्टिक तकनीक का उपयोग करता है और कोई समायोजन की आवश्यकता नहीं है।

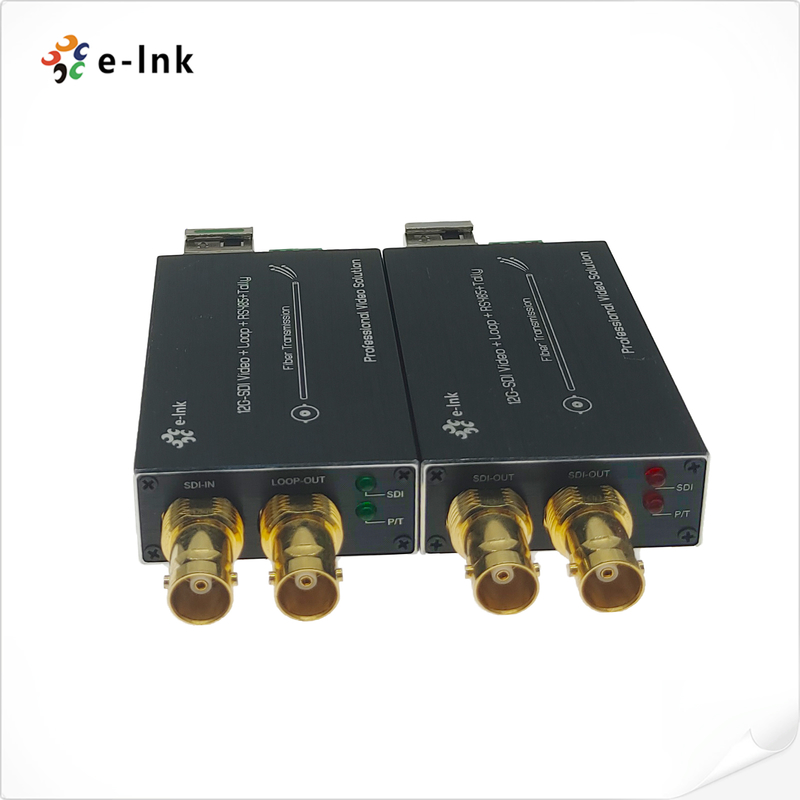

मिनी 12G-एसडीआई से फाइबर कनवर्टर पैनल और इंटरफ़ेस
मिनी 12जी-एसडीआई से फाइबर कन्वर्टर विशेषताएं तकनीकी सूचकांक
| प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
| संगत | DVB-ASI और AES10 (MADI) के साथ संगत |
| इनपुट | बीएनसी पर 1 x 12G-एसडीआई |
| आउटपुट | 1 x एलसी ऑप्टिकल फाइबर |
| बीएनसी पर 1 x 12G-एसडीआई लूप-आउट | |
| समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
| संकल्प सीमा | 3840*2160@60Hz |
| इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| आउटपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| डेटा प्रकार | पीछे की ओर गिनती |
| डेटा प्रकार | पीछे की ओर RS485 |
| ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
| शक्ति | 5-15 वीडीसी |
| बिजली की खपत | 2 W (अधिकतम) |
| आयाम (LxWxH) | 80 x 40 x 20 (मिमी) |
| भंडारण तापमान | -40°C~80°C |
| परिचालन तापमान | -40°C~85°C |
मिनी 12G-एसडीआई से फाइबर कनवर्टर आयाम और आकार
मिनी 12G-एसडीआई से फाइबर कन्वर्टर ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| एलएनके-एम12G-1V1T1D-20 | मिनी-प्रकार12जी-एसडीआईफाइबर कनवर्टर परटैली, रिवर्स RS485 और लूप आउट के साथ, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा इस्तेमाल किया |
फाइबर कन्वर्टर के लिए मिनी 12G-एसडीआई अनुप्रयोग
बिक्री के बाद और वारंटी नीति
इसमें शामिल हैं:ऑनलाइन ग्राहक सेवाऔरटेलीफोन ग्राहक सेवा, प्रदान करता है
उत्पाद परामर्श,दूरस्थ तकनीकी सहायता,रखरखाव और स्वीकृति सेवाएं.
सेवा नीति: तीन महीने का प्रतिस्थापन और तीन साल की वारंटी।
प्रतिस्थापन: उत्पादों की एक श्रृंखला की खरीद के तीन महीने के भीतर, उत्पाद की विफलता का परीक्षण करने के बाद
गैर प्राकृतिक आपदाओं से होने वाले तकनीकी और मानव निर्मित क्षति के कारण खरीदार सीधे
समान प्रकार के उत्पादों को बदलने के लिए खरीद बिंदु पर जाएं। या तुलनीय प्रदर्शन का उत्पाद।
यदि उत्पाद परीक्षण में कोई समस्या नहीं है, तो मूल नमूना वापस कर दिया जाएगा।
वारंटी: गैर प्राकृतिक आपदाओं के कारण मानव निर्मित क्षति, हमारी कंपनी की निःशुल्क वारंटी अवधि 1 वर्ष है।
[निम्नलिखित परिस्थितियाँ प्रतिस्थापन और निःशुल्क रखरखाव के दायरे में नहीं आती हैं]
1उत्पाद के निर्देशों के अनुसार संचालन और रखरखाव के कारण क्षति।
2मानव कारकों के कारण होने वाला क्षति, जैसे अनुचित वोल्टेज इनपुट, पानी का सेवन और टूटना।
3बिजली, भूकंप, आग आदि जैसी प्राकृतिक आपदाओं के कारण उत्पादों को होने वाला नुकसान।
3कंपनी की अनुमति के बिना अंतर्निहित सेटिंग्स या मरम्मत का अनधिकृत परिवर्तन।
4निःशुल्क रखरखाव के दायरे से परे उत्पाद।
5ग्राहक द्वारा भेजे गए मरम्मत के दौरान परिवहन, लोडिंग और अनलोडिंग के कारण होने वाले क्षति।
6उत्पाद वारंटी कार्ड पर उत्पाद बार कोड या मॉडल उत्पाद के अनुरूप नहीं है।
7अन्य गैर-उत्पाद समस्याओं जैसे डिजाइन, प्रौद्योगिकी, निर्माण और गुणवत्ता के कारण विफलता या क्षति।
