उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | 12जी एसडीआई फाइबर ट्रांसमीटर रिसीवर | समर्थित संकल्प: | एचडीटीवी 4Kx2K, 1080P, 1080I, 720P |
---|---|---|---|
एसडीआई इनपुट: | BNC पर 1 x 12G SDI | एसडीआई आउटपुट: | BNC पर 1 x 12G SDI लूप-आउट |
डेटा प्रकार: | बैकवर्ड टैली और आरएस485 | संकल्प सीमा: | 3840*2160 60 हर्ट्ज |
वीडियो दूरी: | 20 किमी तक | आयाम (एलएक्सडब्ल्यूएक्सएच): | 80 x 40 x 20 (मिमी) |
इनपुट/आउटपुट केबल विशिष्टता: | ≤ 70m 12G एसडीआई बेलडेन 1694A | वारंटी: | 3 वर्ष |
प्रमुखता देना: | 12जी एसडीआई वीडियो ओवर फाइबर एक्सटेंडर,आरएस485 वीडियो ओवर फाइबर एक्सटेंडर |
12 जी एसडीआई वीडियो ओवर फाइबर एक्सटेंडर के साथ टैली आरएस485 और लूप आउट एसएमएफ एलसी 20 किमी
12G एसडीआई फाइबर एक्सटेंडरलाभ
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक
कम से कम 10 किमी (6.2 मील), 80 किमी तक की लंबी ट्रांसमिशन क्षमता
टली और बैकवर्ड RS485 का समर्थन करता है
फाइबर ट्रांसमीटर रिसीवर अनुप्रयोग पर 12G एसडीआई वीडियो
यूएचडीटीवी/4के/8के/एचडीटीवी/एसडीटीवी वीडियो
डिजिटल वीडियो प्रोसेसिंग और एडिटिंग
SMPTE संगत सीरियल डिजिटल इंटरफ़ेस
फाइबर पर लाइव प्रसारण
सेना या सुरक्षा में उच्च प्रदर्शन (त्रुटि मुक्त) निगरानी नेटवर्क
बुद्धिमान यातायात निगरानी प्रणाली
औद्योगिक निगरानी (बिजली, रसायन, इस्पात, तेल, रेलवे आदि)
सैन्य निगरानी (भण्डार, सीमा, गार्ड, आदि)
स्टेडियम (लाइव एचडी वीडियो, ऑडियो प्रसारण के लिए)
सैन्य निगरानी (भण्डार, सीमा, गार्ड, आदि)
3जी/6जी/12जी-एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
प्रारूप |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
संगत |
DVB-ASI और AES10 (MADI) के साथ संगत |
इनपुट |
बीएनसी पर 1 x 12G-एसडीआई |
आउटपुट |
1 x एलसी ऑप्टिकल फाइबर |
बीएनसी पर 1 x 12G-एसडीआई लूप-आउट |
|
समर्थित संकल्प |
HDTV 4K*2K, 1080P, 1080I, 720P |
संकल्प सीमा |
3840*2160@60Hz |
इनपुट केबल विनिर्देश |
≤70m@12G एसडीआई बेल्डेन 1694A |
आउटपुट केबल विनिर्देश |
≤70m@12G एसडीआई बेल्डेन 1694A |
डेटा प्रकार |
पीछे की ओर गिनती |
डेटा प्रकार |
पीछे की ओर RS485 |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
शक्ति |
5-15 वीडीसी |
बिजली की खपत |
2 W (अधिकतम) |

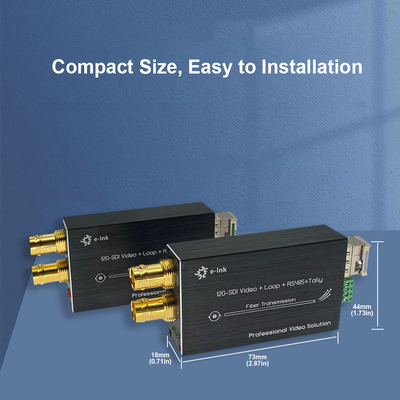

आयाम (LxWxH) |
80 x 40 x 20 (मिमी) |
भंडारण तापमान |
-40°C~80°C |
परिचालन तापमान |
-40°C~85°C |
12G एसडीआई माइक्रो ऑप्टिकल एक्सटेंडरअवलोकन

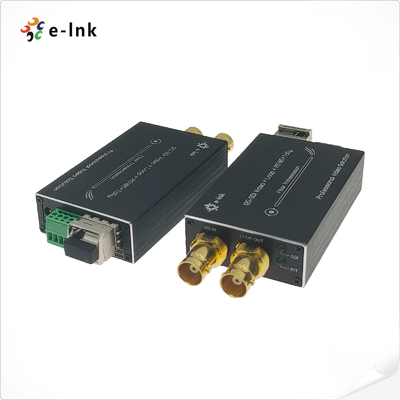

LNK-M12G-1V1T1D श्रृंखला मिनी प्रकार 12G-SDI फाइबर कनवर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड), 1Ch टैली सिग्नल और 1Ch बैकवर्ड RS485 का समर्थन करता है, जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,और एक 12G लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 12जी वीडियो ओवर फाइबर कन्वर्टर्स में एचडीटीवी 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
12G-एसडीआई फाइबर कनवर्टर ऑर्डर सूचनाn
मॉडल |
विवरण |
एलएनके-एम12G-1V1T1D-20 |

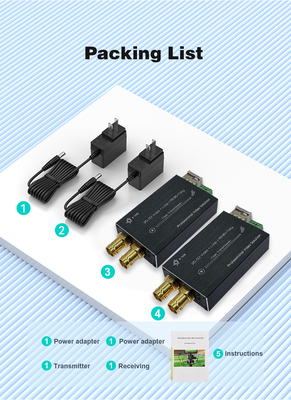

मिनी-प्रकार 12G-SDI फाइबर कनवर्टर के साथ टैली, रिवर्स RS485 और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
