उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 550m-20Km |
|---|---|---|---|
| परिचालन तापमान: | -20 ℃ ~ + 70 ℃ | बिजली अनुकूलक: | डीसी 5 वी |
| बिजली की खपत: | <5W | वीडियो बिट्स दर: | अधिकतम 1.48 जीबी/एस |

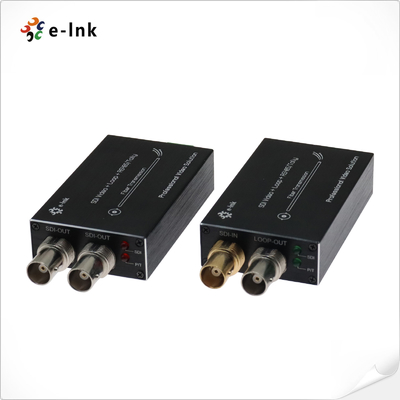

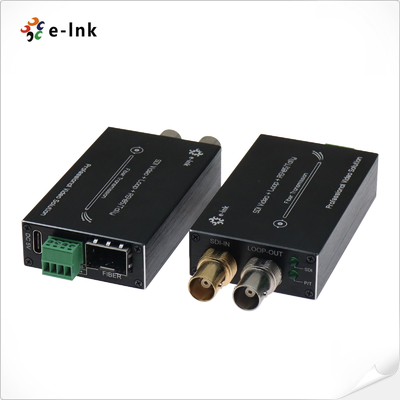

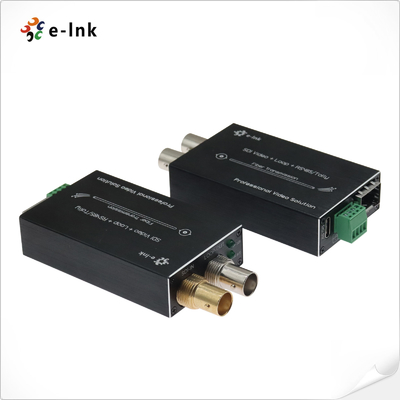

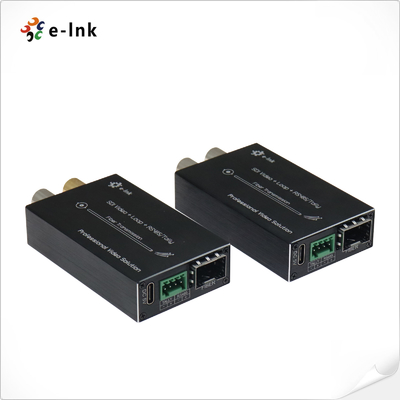

मिनी-प्रकारएचडी-टीली के साथ फाइबर कनवर्टर के लिए एसडीआई&रिवर्स RS485
औद्योगिक ईथरनेट स्विच के फायदे
प्रत्येक चैनल में 8-चैनल ऑडियो एम्बेडेड होता है।
स्वचालित केबल समानांतर, 1.5 Gb/s (Belden 1694A) से कम सभी दरों के लिए प्रयोग किया जाता है;
️ स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s
एसडीआई कैमरा प्रणालियों के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
️ गर्म स्वैप और गर्म प्लग;
सभी रोग संबंधी पैटर्नों को संभालना, पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
कार्य स्थितियों की निगरानी के लिए एलईडी स्थिति संकेत;
औद्योगिक ईथरनेट स्विच तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 1.48Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई) |
| 1.485Gbps (एचडी-एसडीआई) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली और रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) |
73 x 44 x 17 मिमी (TX) 73 x 44 x 17 मिमी (आरएक्स) 185 x 132 x 100 मिमी (पैकेज) |
| वजन |
75 ग्राम (TX) 75 ग्राम (आरएक्स) 450 ग्राम (पैकेज) |
| आवरण | एल्यूमीनियम केस |
औद्योगिक ईथरनेट स्विचअवलोकन

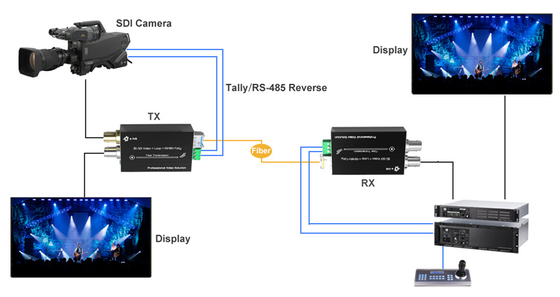

LNK-MHD-1V सीरीज मिनी-प्रकार HD-SDI फाइबर कन्वर्टर 1 चैनल HD-SDI वीडियो (ऑडियो एम्बेडेड) और Tally & Reverse RS485 सिग्नल का समर्थन करता है जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,एक HD-SDI लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| एलएनके-एमएचडी-1V-MM | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टरके साथटैली और रिवर्स RS485 और लूप आउट, MMF, LC फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1V-20 | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टर के साथ टैली और रिवर्स आरएस485 और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1V-40 | मिनी-प्रकार एचडी-एसडीआई फाइबर कनवर्टर के साथ टैली और रिवर्स आरएस485 और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
