उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
फाइबर इंटरफ़ेस: | सिम्पलेक्स एलसी | संचरण दूरी: | 550m-20Km |
---|---|---|---|
तरंगदैर्ध्य: | 1310 एनएम / 1550 एनएम | परिचालन तापमान: | -20 ℃ ~ + 70 ℃ |
आयाम (डब्ल्यूएक्सडीएक्सएच): | 168*115*28mm | वजन: | 7 किलो / जोड़ी |
प्रमुखता देना: | 4 चैनल 3जी-एसडीआई फाइबर कन्वर्टर,द्विदिशात्मक 3जी-एसडीआई फाइबर कन्वर्टर |

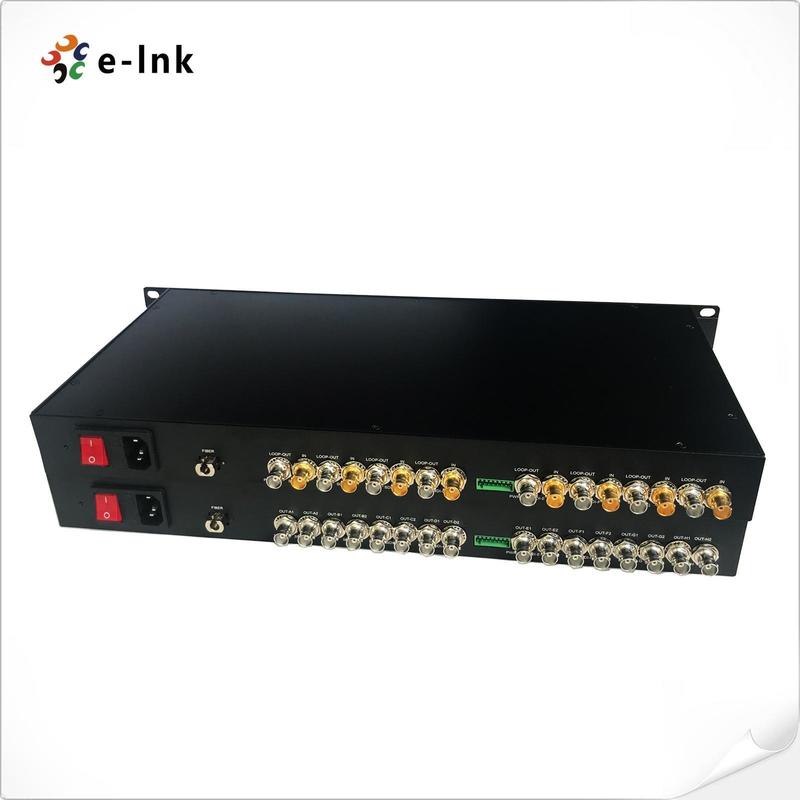

4- चैनलद्विदिशात्मक 3जी-एसडीआई फाइबर कन्वर्टर
डीवीआई फाइबर एक्सटेंडेrलाभ
ऑप्टिक फाइबर पर 4 चैनल द्विदिशात्मक 3जी-एसडीआई वीडियो ट्रांसमिशन
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
स्वचालित री-क्लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI कैमरा सिस्टम के साथ सीधे संगत और रिवर्स RS-485 डेटा प्रोटोकॉल का समर्थन
कम से कम 10 किमी (6.2 मील), 120 किमी तक की लंबी ट्रांसमिशन क्षमता
औद्योगिक अनुप्रयोगों के लिए टर्मिनल ब्लॉक पावर इनपुट
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और उपयोग से पहले समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
डीवीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
वीडियो | |
वीडियो इंटरफ़ेस | बीएनसी |
वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
अंतर लाभ (10%~90% एपीएल) | < 1% |
एसडीआई प्रारूप समर्थन | 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC | |
720p50, 720p59.94 | |
1080i 23/24/30/50/59.94 | |
1080 पी 23.98/24/30/50/60 | |
वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
डेटा | |
भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
डेटा प्रकार | रिवर्स RS485 |
आवृत्ति/दर समर्थन | RS485 के लिए अधिकतम 57600 बीपीएस |
बीईआर | <10 ¢9 |
विद्युत | |
पावर एडाप्टर | AC 110~220V |
बिजली की खपत | <15W |
एलईडी संकेतक | |
एसडीआई ए/बी/सी/डी/ई/एफ/जी/एच | एसडीआई वीडियो |
पीडब्ल्यूआर | विद्युत आपूर्ति |
मैकेनिकल | |
आयाम (LxWxH) | 19 इंच 1U (483 x 220 x 44.45 मिमी) |
वजन | 7 किलोग्राम प्रति जोड़ी |
आवरण | एल्यूमीनियम केस |
घुड़सवार विकल्प | रैक माउंट |
एमटीबीएफ | ≥100000 घंटे |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

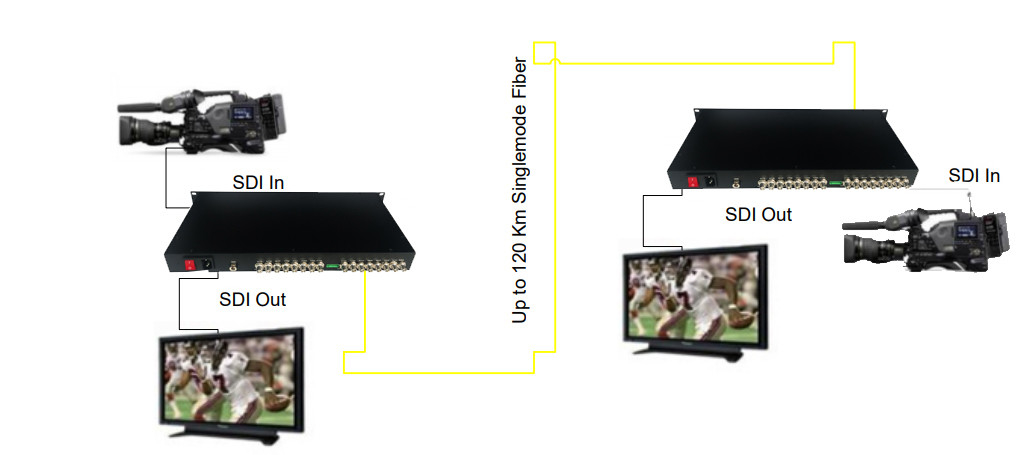

LNK-3GSDI-4BV सीरीज एकल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित 4-चैनल द्विदिशात्मक 3G-SDI मानक उच्च परिभाषा वीडियो सिग्नल का समर्थन करती है,और एक 3 जी/एचडी-एसडीआई लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 3जी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080पी 3जी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3जी-एसडीआई फाइबर कन्वर्टर्स एक साथ 4-च द्विदिशात्मक 3जी-एसडीआई वीडियो प्रसारित कर सकते हैं, 1-Ch रिवर्स आरएस-485 डेटा, सिग्नल एकल ऑप्टिकल फाइबर के माध्यम से। प्रसारण मानक तक वीडियो गुणवत्ता, सीडी स्तर तक ऑडियो गुणवत्ता रिवर्स आरएस-485 डेटा संचार प्रारूप का समर्थन करती है।
ऑर्डर करने की जानकारी
मॉडल | विवरण |
LNK-3GSDI-4BV | लूप-आउट के साथ 4-च द्विदिशात्मक 3जी-एसडीआई वीडियो, 20 किमी, एसएम, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
LNK-3GSDI-4BV1 आर | लूप-आउट के साथ 4-च द्विदिश एसडीआई वीडियो + 1-च आरएस485 रिवर्स डेटा, 20 किमी, एसएम, एफसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल हैं, जोड़े द्वारा उपयोग किए जाते हैं |
