उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इनपुट शक्ति: | DC5V 3A | बिजली की खपत: | 15 डब्ल्यू |
|---|---|---|---|
| तरंगदैर्ध्य: | 1310एनएम/1550एनएम/सीडब्ल्यूडीएम | परिचालन तापमान: | -10 डिग्री सेल्सियस से + 75 डिग्री सेल्सियस |
| आयाम (डब्ल्यूएक्सडीएक्सएच): | 172 मिमी * 167 मिमी * 45 मिमी (एलएक्सडब्ल्यूएक्सएच) | वजन: | 4 किलो |
| प्रमुखता देना: | ईथरनेट फाइबर मल्टीप्लेक्सर,3G/HD/SD-SDI फाइबर मल्टीप्लेक्सर,ऑडियो फाइबर मल्टीप्लेक्सर |
||

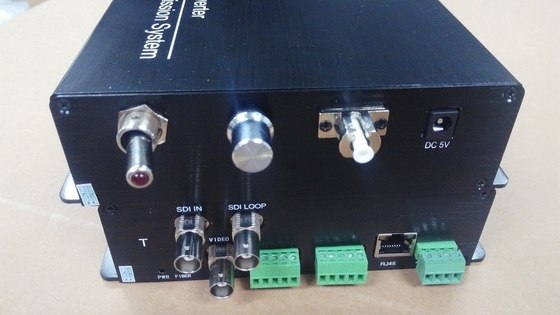

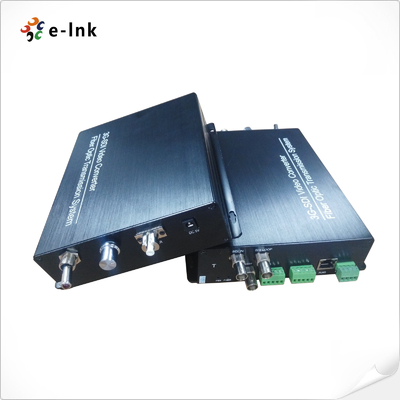

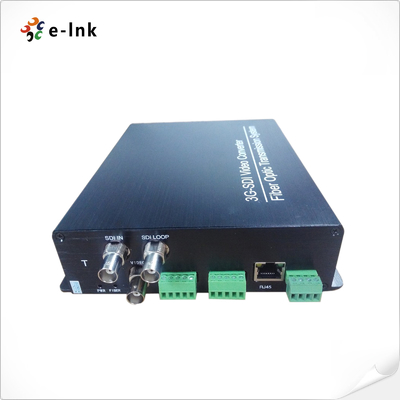

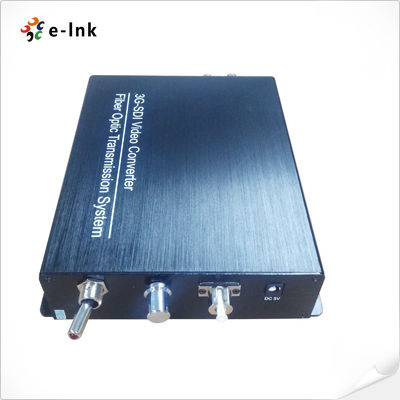

3जी/एचडी/एसडी-एसडीआई, आरएस422, ऑडियो, ईथरनेट, टैली, इंटरकॉम और फाइबर मल्टीप्लेक्सर पर रिटर्न वीडियो
एसडीआई फाइबर एक्सटेंडेrलाभ
SMPTE 3G, HD और SD-SDI डेटा दरों का समर्थन करता है
सभी विकृति संबंधी लक्षणों का निदान करें
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
रिमोट और टैली और ऑडियो (इंटरकॉम) और रिटर्न वीडियो के साथ
10/100 ईथरनेट
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
स्वचालित री-लॉकिंग 270Mbit/s - 1.48Gbit/s - 3Gbit/s
समर्थन संकेत प्रकारः SMPTE 424M, SMPTE 292M और SMPTE 259M मानकों, DVB-ASI के अनुसार 270Mbit/s से 3Gbit/s
3जी/एचडी/एसडी-एसडीआई कैमरा सिस्टम के साथ सीधे संगत और आरएस-232, आरएस-422 और आरएस-485 डेटा प्रोटोकॉल का समर्थन
सिंगल मोड फाइबर पर 10+ किमी या मल्टी मोड फाइबर पर 300 मीटर
टर्मिनल ब्लॉक पावर इनपुट, हॉट स्वैपिंग और हॉट प्लगिंग
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
| सामान्य विनिर्देश | |
| कामकाजी तापमान | -10°C से +75°C |
| भंडारण तापमान | -40°C से 85°C तक |
| आर्द्रता | 0 ~ 95% (गैर संक्षेपण) |
| इनपुट शक्ति | DC5V 3A |
| आउटपुट शक्ति | -6~-1dBm |
| आरएक्स संवेदनशीलता | <-18dBm |
| संचरण दूरी | एसएम फाइबर 10+ किमी, एमएम फाइबर 300 मीटर |
| ऑप्टिकल कनेक्टर | Dal LC/FC/ST/SC/MX/ Lemo/Neutrino (वैकल्पिक) |
| एसडीआई इनपुट/आउटपुट | |
| संकेत प्रारूप | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| डेटा दर | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| केबल समानांतर | स्वचालित केबल EQ (Bel den 1694A केबल) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| एसडीआई इंटरफेस | बीएनसी 75 ओम |
| इंटरकॉम | |
| कैमरा ऑप्टिक एडाप्टर | |
| इंटरफेस | 4 पिन XLR ((पुरुष) /5 पिन XLR ((महिला) / 3.5 मिमी हेडसेट जैक |
| माइक्रोफोन | मूक और पूर्व-अवरोध के साथ माइक्रोफ़ोन इनपुट |
| हेडफोन | वॉल्यूम ऊपर या नीचे |
| ऑडियो | संतुलन या असंतुलन रेखा स्तर |
| गिनती | |
| कैमरा ऑप्टिक एडाप्टर | |
| इंटरफेस | 4-पिन एयर हेड या 3-पिन मिनी एक्सएलआर |
| आउटपुट | शुष्क संपर्क बंद या गीला +12V |
| चालूः संक्षिप्त या +12V | |
| बंदः खुला या 0V | |
| रिमोट कंट्रोल | |
| इंटरफेस | औद्योगिक मानक का टर्मिनल ब्लॉक |
| डेटा | RS422 /RS232/RS485 |
| ईथरनेट | |
| पोर्ट | 10/100 बेस-टी, आरजे-45 कनेक्टर |
| कार्य मोड | पूर्ण डुप्लेक्स/अर्ध डुप्लेक्स |
| डेटा दर | 10 एमबीपीएस और 100 एमबीपीएस ईथरनेट (स्वचालित अनुकूलन) |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

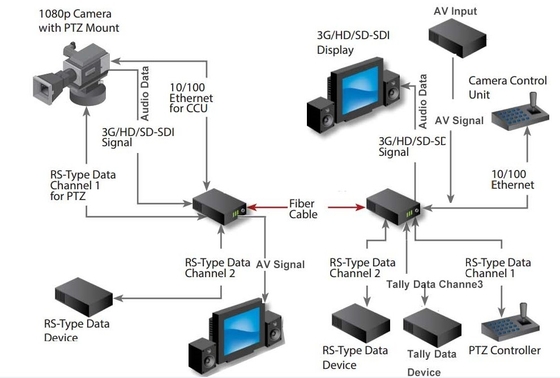

LN K-MIDI सीरीज आपको SMPTE 424M-2006, 292 और 259 के अनुसार 3G, HD या SD-SDI प्रसारित करने की अनुमति देती है जिसमें 10/100 बेस-टी ईथरनेट RS422, ऑडियो, ईथरनेट, टैली,सिंगल मोड या मल्टी मोड फाइबर पर इंटरकॉम और रिटर्न वीडियो. सभी डेटा चैनल एक साथ उपलब्ध हैं. प्रणाली कैमरे से बेस स्टेशन के लिए एक 3 जी / एचडी-एसडीआई संकेत और एक वापसी वीडियो (3 जी / एचडी-एसडीआई), रिमोट कंट्रोल डेटा, जेन लॉक, इंटरकॉम,गिनती, ऑडियो और 10/100M ईथरनेट भी प्रदान किया जाता है। यह प्रणाली मल्टी-कैमरा 3 जी/एचडी-एसडीआई उत्पादन के लिए आवश्यक सभी संकेतों को एक एसएम/एमएम सामरिक या एसएमपीटीई हाइब्रिड फाइबर केबल पर रखती है, जो मजबूत,किसी भी स्टूडियो या दूरस्थ उत्पादन पर परेशानी मुक्त कनेक्टिविटी.
