उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
संगत: | DVB-ASI और AES10 (MADI) के साथ संगत | इनपुट: | BNC पर 1 x 12G-SDI |
---|---|---|---|
समर्थित संकल्प: | एचडीटीवी 4K*2K, 1080P, 1080I, 720P | परिचालन तापमान: | -40°C~85°C |
आयाम (एलएक्सडब्ल्यूएक्सएच): | 80 x 40 x 20 (मिमी) | शक्ति: | 5-15 वीडीसी |
प्रमुखता देना: | rs485 एसडीआई से फाइबर कनवर्टर,टैली के साथ फाइबर कनवर्टर,फाइबर कनवर्टर के लिए 12G-एसडीआई |

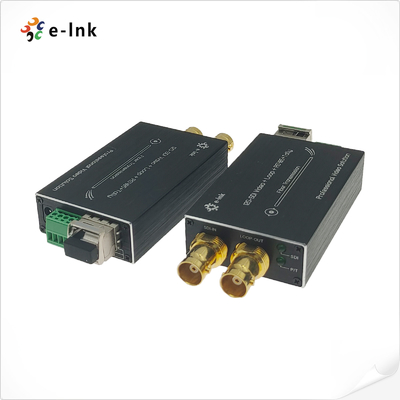

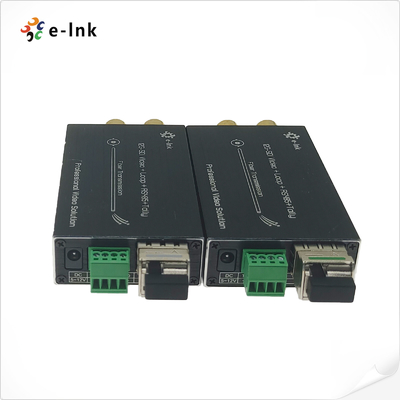

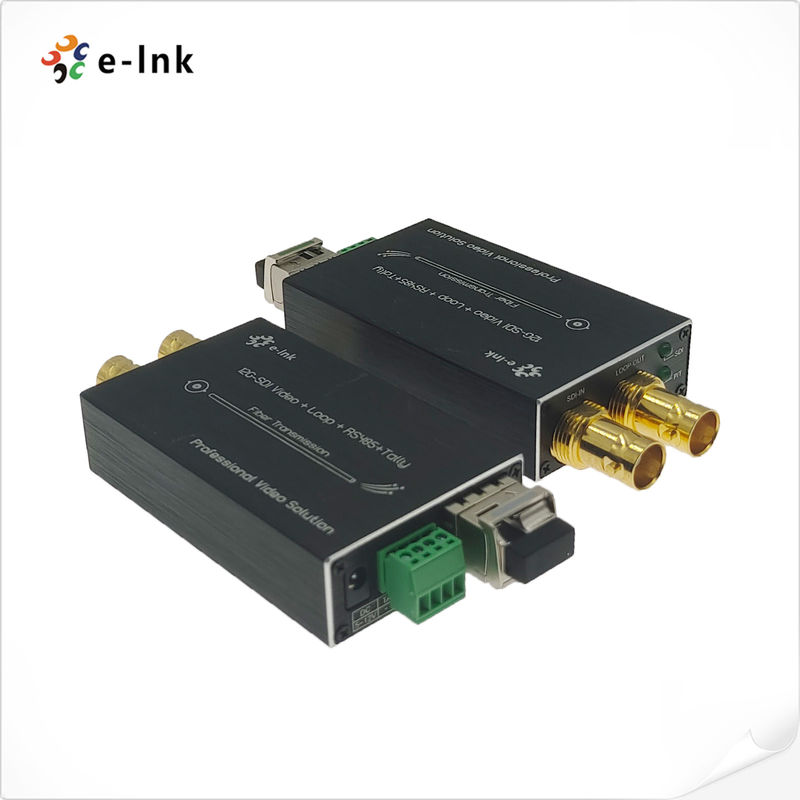

टैली के साथ मिनी 12G-एसडीआई से फाइबर कन्वर्टरऔरRS485
एसडीआई फाइबर एक्सटेंडेrलाभ
प्रत्येक एसडीआई चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
SMPTE दरों के लिए एकीकृत रिकलॉकर लॉक 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या 1.001 Subrates और 270 Mbps द्वारा विभाजित
कम से कम 10 किमी (6.2 मील), 80 किमी तक की लंबी ट्रांसमिशन क्षमता
टली और बैकवर्ड RS485 का समर्थन करता है
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
संगत | DVB-ASI और AES10 (MADI) के साथ संगत |
इनपुट | बीएनसी पर 1 x 12G-एसडीआई |
आउटपुट | 1 x एलसी ऑप्टिकल फाइबर |
बीएनसी पर 1 x 12G-एसडीआई लूप-आउट | |
समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
संकल्प सीमा | 3840*2160@60Hz |
इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
आउटपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
डेटा प्रकार | पीछे की ओर गिनती |
डेटा प्रकार | पीछे की ओर RS485 |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
शक्ति | 5-15 वीडीसी |
बिजली की खपत | 2 W (अधिकतम) |
आयाम (LxWxH) | 80 x 40 x 20 (मिमी) |
भंडारण तापमान | -40°C~80°C |
परिचालन तापमान | -40°C~85°C |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन
LNK-M12G-1V1T1D श्रृंखला मिनी प्रकार 12G-SDI फाइबर कनवर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड), 1Ch टैली सिग्नल और 1Ch बैकवर्ड RS485 का समर्थन करता है, जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,और एक 12G लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 12जी वीडियो ओवर फाइबर कन्वर्टर्स में एचडीटीवी 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
ऑर्डर करने की जानकारी
मॉडल | विवरण |
एलएनके-एम12G-1V1T1D-20 | मिनी-प्रकार 12G-SDI फाइबर कनवर्टर के साथ टैली, रिवर्स RS485 और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
