उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
संगत: | DVB-ASI और AES10 (MADI) के साथ संगत | फाइबर: | 11.88 जीबीपीएस एसएमएफ 20 किमी |
---|---|---|---|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: | 270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज | परिचालन तापमान: | -40°C~85°C |
आयाम (एलएक्सडब्ल्यूएक्सएच): | 80 x 40 x 20 (मिमी) | शक्ति: | 5-15 वीडीसी |
प्रमुखता देना: | 12G-SDI से फाइबर कनवर्टर,मिनी 12G-SDI से फाइबर कनवर्टर |

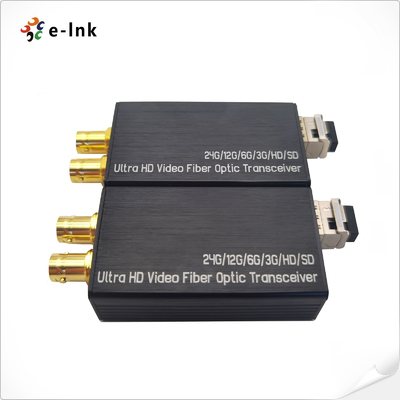

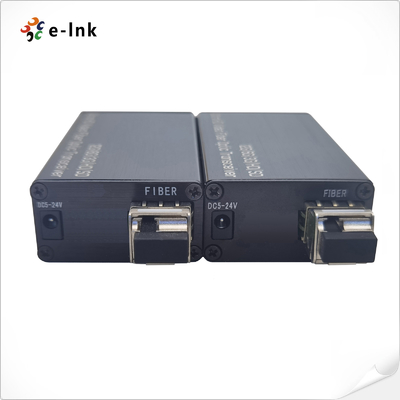

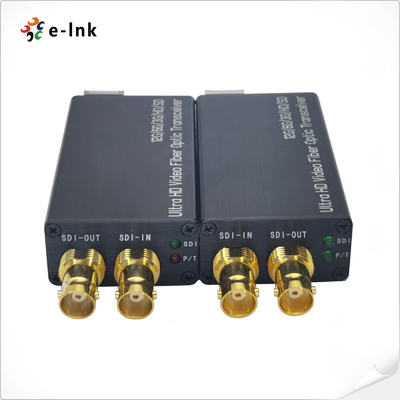

मिनी 1Ch आगे + 1Ch पीछे 12G-एसडीआई फाइबर कनवर्टर के लिए
एसडीआई फाइबर एक्सटेंडेrलाभ
प्रत्येक एसडीआई चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
SMPTE दरों के लिए एकीकृत रिकलॉकर लॉक 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps या 1.001 Subrates और 270 M bps द्वारा विभाजित करें
12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
कम से कम 10 किमी (6.2 मील), 80 किमी तक की लंबी ट्रांसमिशन क्षमता
औद्योगिक अनुप्रयोगों के लिए टर्मिनल ब्लॉक पावर इनपुट
गर्म स्वैपिंग और गर्म प्लगिंग का समर्थन करता है
एसडीआई फाइबर एक्सटेंडर तकनीकी सूचकांक
प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
संगत | D VB-AS I और AES10 (MADI) के साथ संगत |
ट्रांसमीटर | बीएनसी पर 1 x 12G-एसडीआई |
बीएनसी पर 1 x 12G-एसडीआई | |
रिसीवर | बीएनसी पर 1 x 12G-एसडीआई |
बीएनसी पर 1 x 12G-एसडीआई | |
फाइबर | 11.88Gbps SMF 20KM |
समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
संकल्प सीमा | 3840*2160@60Hz |
इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
आउटपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
शक्ति | 5-15 वीडीसी |
बिजली की खपत | 2 W (अधिकतम) |
आयाम (LxWxH) | 80 x 40 x 20 (मिमी) |
भंडारण तापमान | -40°C~80°C |
परिचालन तापमान | -40°C~85°C |
औद्योगिक ईथरनेट मीडिया कनवर्टरअवलोकन

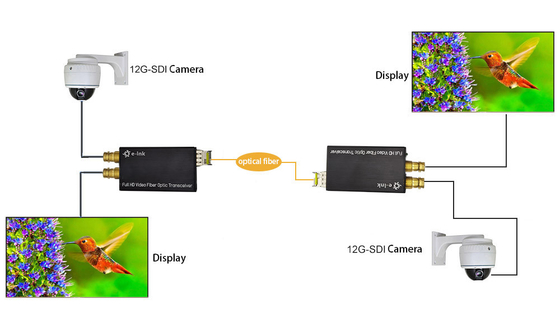

LNK-M12G-1V1 सीरीज मिनी-प्रकार 12G-SDI फाइबर कन्वर्टर 1 चैनल 12G वीडियो (ऑडियो एम्बेडेड) और टैली सिग्नल ((या बैकवर्ड RS485) का समर्थन करता है जो फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है,और एक 12G लूप आउटपुट पर स्थानीय रूप से संकेत की निगरानीई-लिंक 12जी वीडियो ओवर फाइबर कन्वर्टर्स में एचडीटीवी 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
ऑर्डर करने की जानकारी
मॉडल | विवरण |
एलएनके-एम12G-1V1T-20 | मिनी-प्रकार 12G-SDI फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
एलएनके-एम12G-1V1 आर-20 | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 12G-SDI फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
